14.3.1  应力分析设置

在进行正式的应力分析之前，有必要对应力分析的类型和有限元网格的相关性设置。单击【应力分析】标签栏【设置】面板上的【应力分析设置】按钮，打开如图14-12所示的“应力分析设置”对话框。

（1）在分析类型中，可以选择分析类型：静态分析、模态分析。静态分析这里不多做解释，着重介绍一下模态分析。

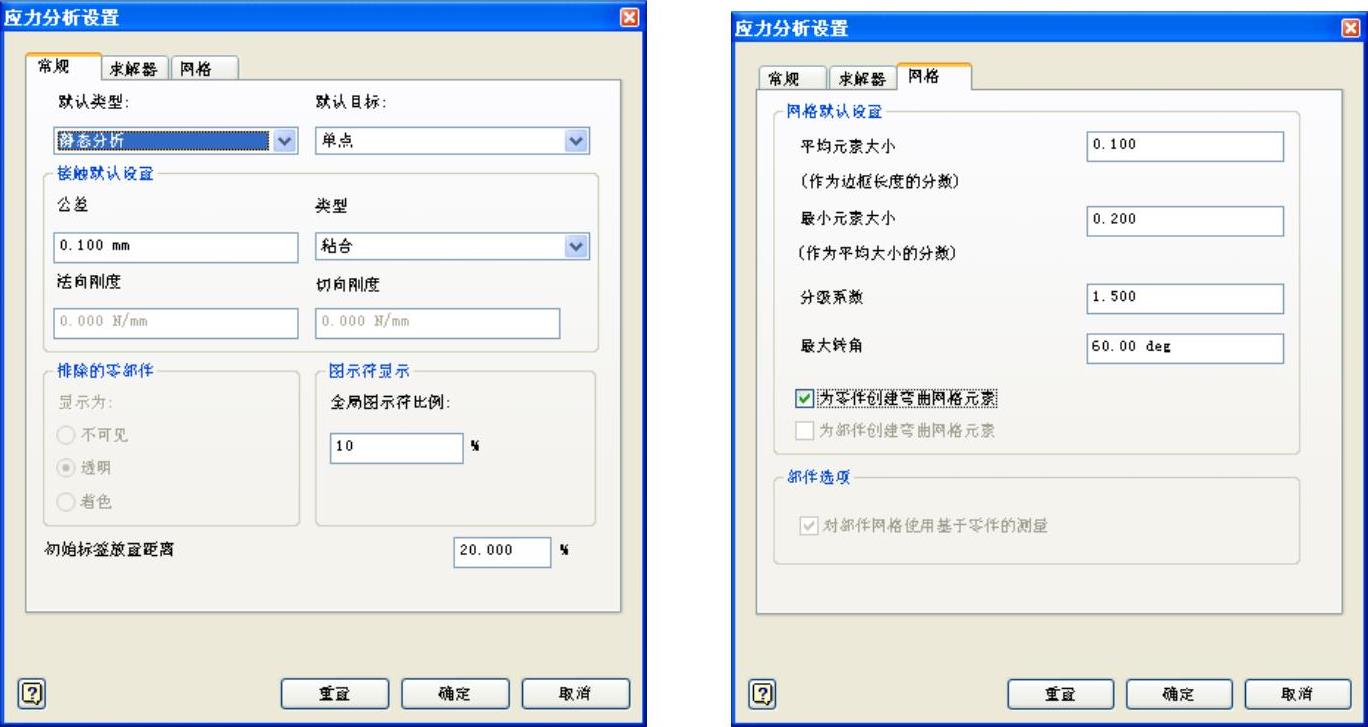

图14-12 “应力分析设置”对话框

共振频率（模态）分析主要用来查找零件振动的频率，以及在这些频率下的振形。与应力分析一样，模式分析也可以在应力分析环境中使用。共振频率分析可以独立于应力分析进行，用户可以对预应力结构执行频率分析，在这种情况下，可以于执行分析之前定义零件上的载荷。除此之外，还可以查找未约束的零件的共振频率。

（2）在“应力分析设置”对话框中的【网格】标签栏中，可以设置网格的大小。平均元素大小默认值为0.100，这时的网格所产生的求解时间和结果的精确程度处于平均水平。将数值设置为更小可以使用精密的网格，这种网格提供了高度精确的结果，但求解时间较长。将滑块设置为更大可以使用粗略的网格，这种网格求解较快，但可能包含明显不精确的结果。
