2.4.8  创建文本

在Inventor中可向工程图中的激活草图或工程图资源（例如标题栏格式、自定义图框或略图符号）中添加文本框，所添加的文本既可作为说明性的文字，又可作为创建特征的草图基础，图2-27所示零件上的文字“MADE IN CHINA”就是利用文字作为草图基础得到的。

要创建文本，单击【草图】标签栏【约束】面板上的【文本】工具按钮。步骤如下：

（1）选择该按钮后，在草图绘图区域内要添加文本的位置单击左键，就会出现【文本格式】对话框，如图2-28所示。

（2）在该对话框中用户可指定文本的对齐方式，指定行间距和拉伸的百分比，还可指定字体、字号等。然后可在下面的文本框中输入文本即可。

（3）单击【确定】按钮完成文本的创建。

如果要编辑已经生成的文本，可在文本上单击右键，在【打开】菜单中选择【编辑文本】选项即可，此时打开【文本格式】对话框，用户可自行修改文本的属性。

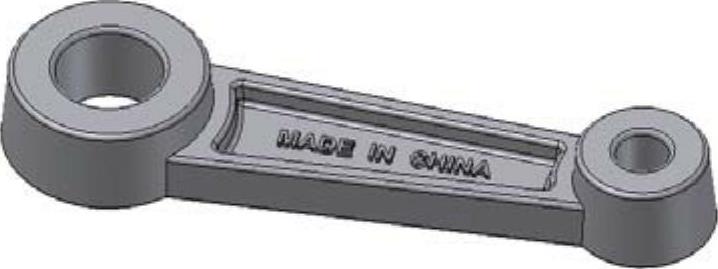

图2-27 零件上的文本

图2-28 “文本格式”对话框
