2.4.5  倒角与圆角

2.4.5 倒角与圆角

单击【草图】标签栏【绘制】面板的【倒角】工具按钮，可在两条直线相交的拐角、交点位置或两条非平行线处放置倒角。单击功能区内【草图】标签栏上的倒角工具右边的箭头，选择倒角工具打开【二维倒角】对话框如图2-19所示，对话框中各个选项的含义解释如下：

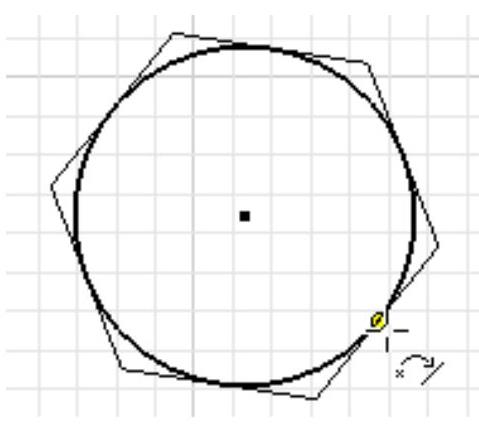

图2-18 外切标志

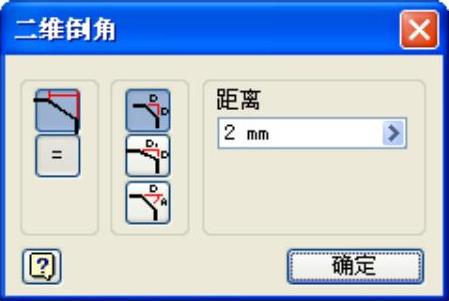

图2-19 “二维倒角”对话框

-放置对齐尺寸来指示倒角的大小；

-倒角的距离和角度设置与当前命令中创建的第一个倒角的参数相等；

-等边选项，即通过与点或选中直线的交点相同的偏移距离来定义倒角；

-不等边选项，即通过每条选中的直线指定到点或交点的距离来定义倒角；

-距离和角度选项，即由所选的第一条直线的角度和从第二条直线的交点开始的偏移距离来定义倒角。

倒角的创建方法很简单，选择好倒角的各种参数以后，在绘图区域内选择两条直线即可。由该工具创建的倒角如图2-20所示。

创建圆角更加简单一些，选择【圆角】工具按钮后，打开的“二维圆角”对话框如图2-21所示，输入创建的圆角半径即可，如果选择【等长】按钮，则会创建等半径的圆角，圆角的创建过程与倒角的类似，这里不再赘述。

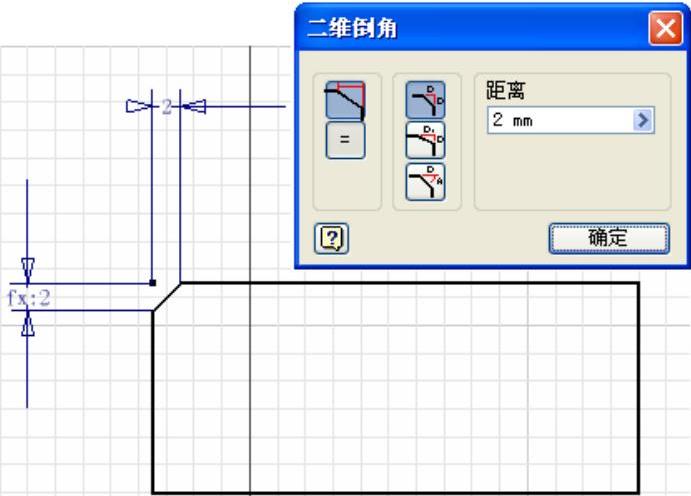

图2-20 创建倒角

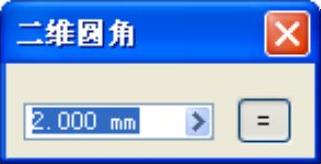

图2-21 “二维圆角”对话框
