3.4.2  零件抽壳

3.4.2 零件抽壳

抽壳特征是指从零件的内部去除材料，创建一个具有指定厚度的空腔零件。抽壳也是参数化特征，常用于模具和铸造方面的造型。利用抽壳特征设计的零件如图3-41所示。

创建抽壳特征的基本步骤如下：

（1）单击【三维模型】标签栏【修改】面板上的【抽壳】工具按钮，打开【抽壳】对话框如图3-42所示。

（2）选择开口面，指定一个或多个要去除的零件面，只保留作为壳壁的面，如果不想选择某个面，可按住CTRL键左键单击该面即可。

（3）选择好开口面以后，需要指定壳体的壁厚。在抽壳方式上，有三种选择：

● 选择【向内】选项则向零件内部偏移壳壁，原始零件的外壁成为抽壳的外壁。

● 选择【向外】选项则向零件外部偏移壳壁，原始零件的外壁成为抽壳的内壁。

● 选择【双向】选项则向零件内部和外部以相同距离偏移壳壁，每侧偏移厚度是零件厚度的一半。

（4）在【特殊面厚度】^一栏中，用户可忽略默认厚度，而对所选的壁面应用其他厚度。需要指出的是，指定相等的壁厚是一个好的习惯，因为相等的壁厚有助于避免在加工和冷却的过程中出现变形。当然如果特殊情况需要的话，可为特定壳壁指定不同的厚度。在提示行中单击激活，然后选择面。【选择】^一栏中显示应用新厚度的所选面个数，【厚度】^一栏中显示和修改为所选面所设置的新厚度。

（5）【更多】选项提供了系统给予的抽壳优化措施，如不要过薄、不要过厚、中等还可指定公差。

（6）单击“确定”按钮完成抽壳特征的创建。

不同厚度情况下的抽壳特征如图3-43所示。

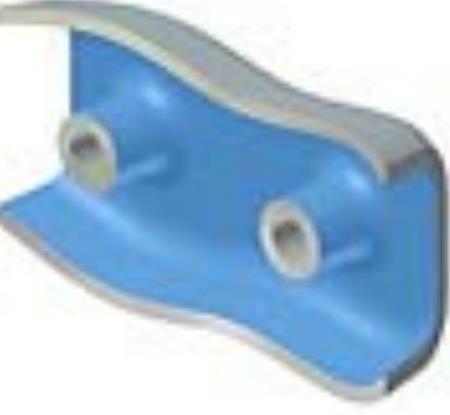

图3-41 利用抽壳特征设计的零件

图3-42 “抽壳”对话框

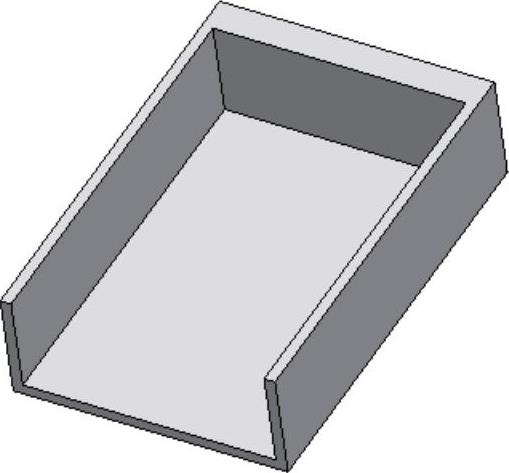

图3-43 不同厚度情况下的抽壳特征
