2.6.3  编辑草图尺寸

用户可在任何时候编辑草图尺寸，不管草图是否已经退化。如果草图未退化，它的尺寸是可见的，可直接编辑；如果草图已经退化，用户可在浏览器中选择该草图并激活草图进行编辑。激活草图的方法是在该草图上单击右键，在打开的菜单中选择【编辑草图】即可，如图2-49所示。

要修改一个具体的尺寸数值，可在该尺寸上双击，打开【编辑尺寸】对话框，如图2-50所示。此时可直接在数据框里输入新的尺寸数据，然后单击接受新的尺寸。

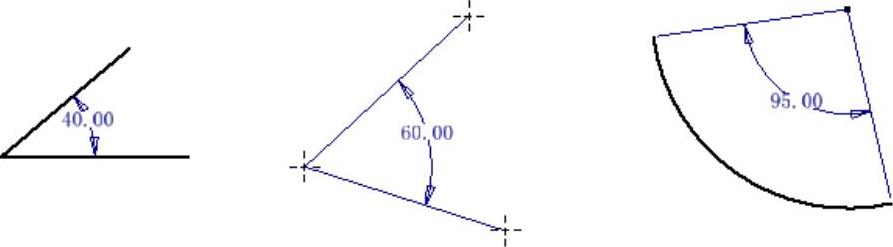

图2-48 角度标注范例

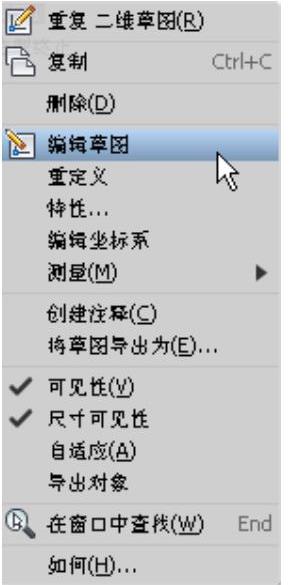

图2-49 从“关联”菜单中选择“编辑草图”选项
