9.3.3 操作步骤
新建文件
运行Inventor，单击【快速入门】标签栏【启动】面板上的【新建】工具按钮
，在打开的“打开”对话框中选择【Standard.ipt】选项，新建一个零件文件，命名为“油标尺.ipt”。新建文件后，在默认情况下，进入系统自动建立的草图中。如果要自己新建草图，可以首先退出草图环境，然后选择原始坐标系中的一个平面，或者其他现有平面以新建草图。这里选择在原始坐标系的XY平面新建草图。
建立旋转油标尺主体草图
油标尺的主体部分是一个回转体，因此可以通过旋转的方法生成。进入草图环境后，单击【草图】标签栏【绘图】面板的【直线】工具按钮
和【三点圆弧】工具按钮
，绘制如图9-94所示的图形，并选择【尺寸】工具为其标注尺寸。
旋转出游标尺主体
单击【草图】标签上的【完成草图】工具按钮
，退出草图环境，进入到零件特征环境下。单击【三维模型】标签栏【创建】面板上的【旋转】工具按钮
，打开【旋转】对话框，选择如图9-95所示的图形作为旋转的截面轮廓，选择草图最下方的一条水平直线作为旋转轴，终止方式设置为【全部】，示意图如图9-95所示。单击【确定】按钮完成旋转，创建的零件如图9-96所示。

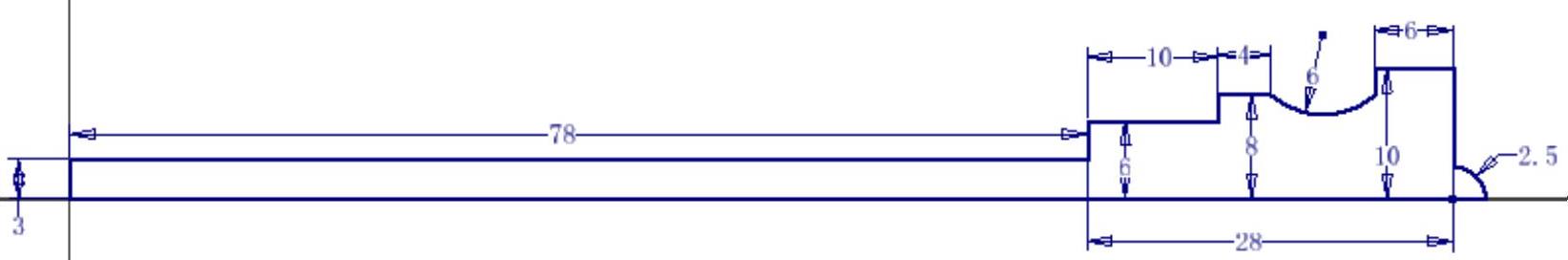

图9-94 建立旋转草图

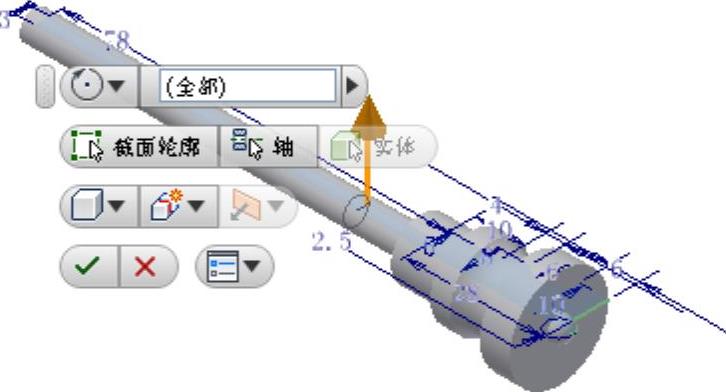

图9-95 旋转示意图

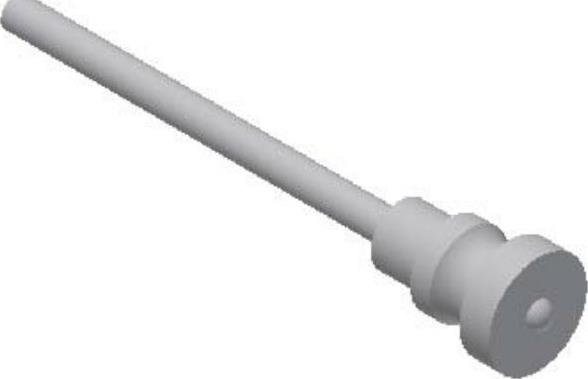

图9-96 旋转创建零件
添加螺纹特征
油标尺通过螺纹固定在箱体上，需要在直径为12的轴上创建螺纹特征。单击【三维模型】标签栏【修改】面板上的【螺纹】工具按钮
，打开“螺纹”对话框，选择直径为12的轴的表面作为螺纹面，螺纹的其他设置如图9-97示。单击【确定】按钮完成螺纹特征的创建，此时零件如图9-98所示。

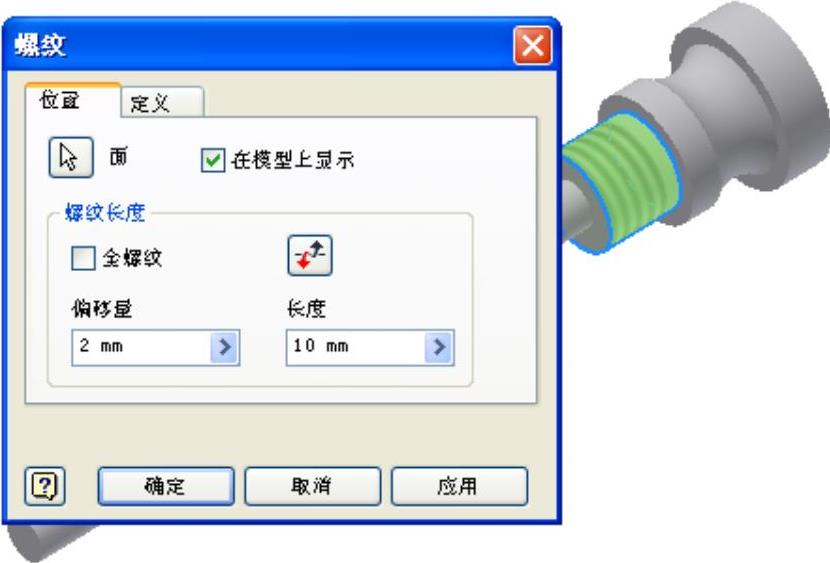

图9-97 创建螺纹示意图

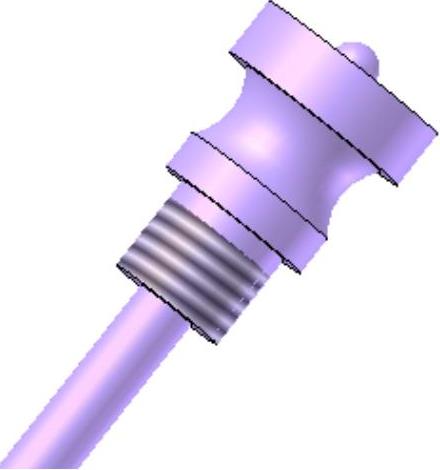

图9-98 添加螺纹后的零件
添加倒角与圆角特征
为油标尺添加倒角与圆角特征，具体过程不再详细叙述，图9-99是创建倒角和圆角的示意图，读者可以看图完成倒角与圆角的创建。创建完倒角与圆角特征后，油标尺零件就已经全部创建完成。
通气器零件也是一个回转体，如图9-100所示，所以也可以通过旋转方法生成。首先创建一个如图9-101所示的草图，旋转出通气器的主体，然后为其添加螺纹和倒角、圆角特征即可。

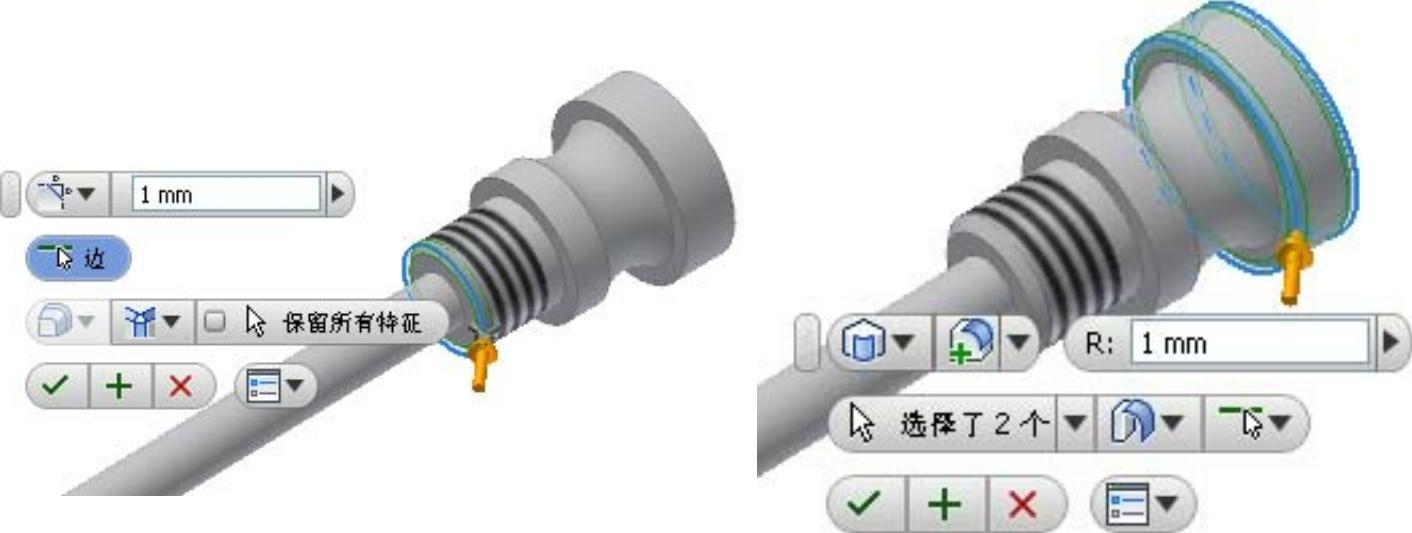

图9-99 倒角和圆角示意图
通气器零件的模型文件在光盘中的“\减速器”目录下，文件名为“通气器.ipt”。

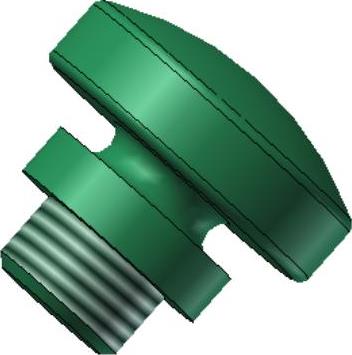

图9-100 通气器

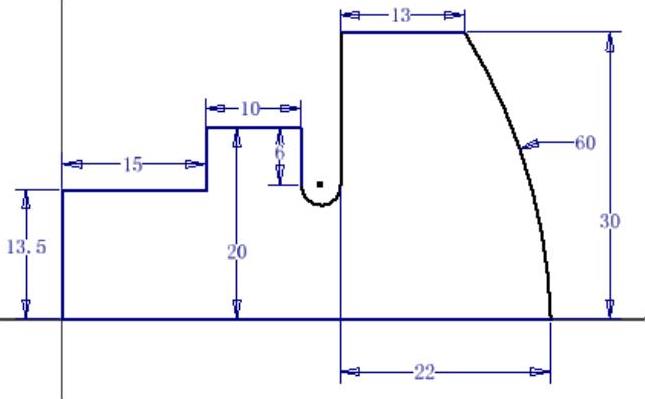

图9-101 旋转通气器的草图
