2.4.7  插入AutoCAD文件

用户可将二维数据的AutoCAD图形文件（*.dwg）转换为Inventor草图文件，并用来创建零件模型。单击【草图】标签栏上的【插入】面板上【插入AutoCAD文件】工具按钮来实现。步骤如下：

单击该按钮，即出现如图2-25所示的【打开】对话框，选择要插入的dwg文件，选择一个文件后，单击打开，即出现如图2-26所示的草图了。

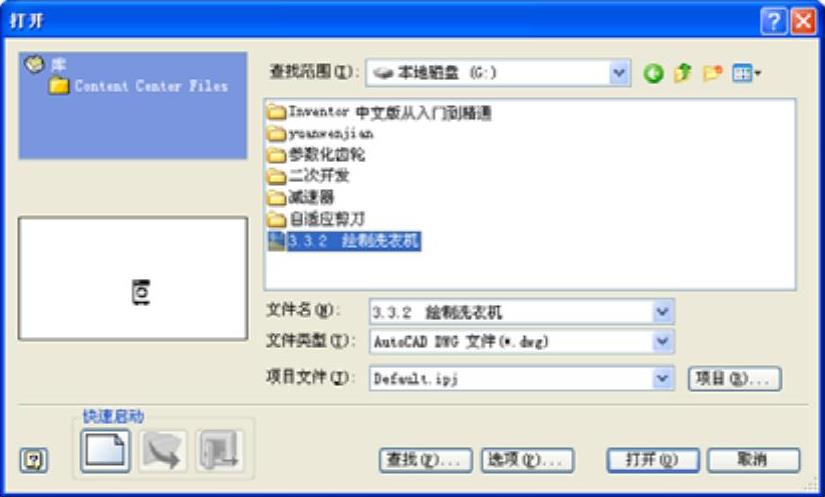

图2-25 “打开”对话框

表2-1显示了AutoCAD数据转换为Inventor数据的规则。

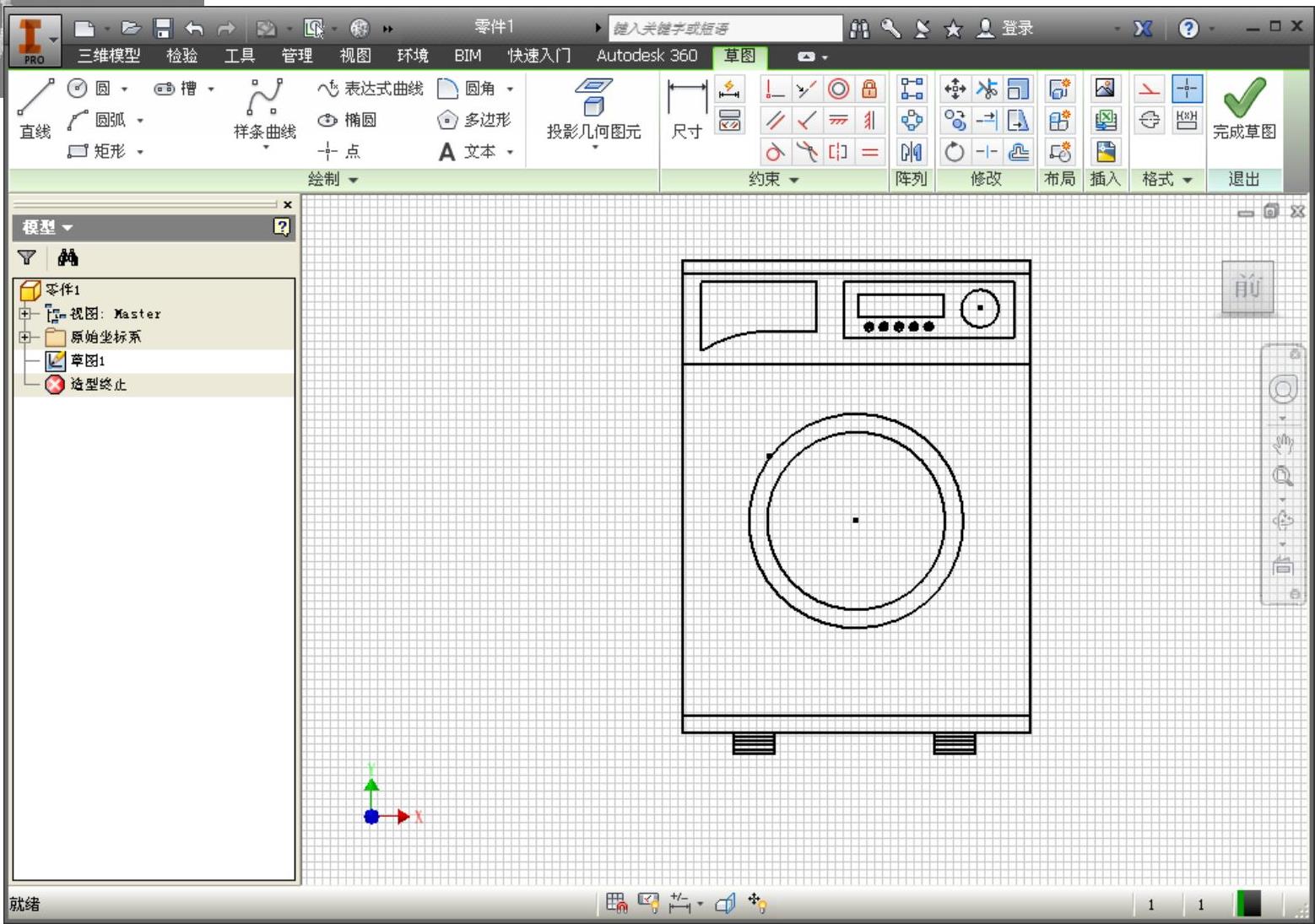

图2-26 打开后的Inventor草图

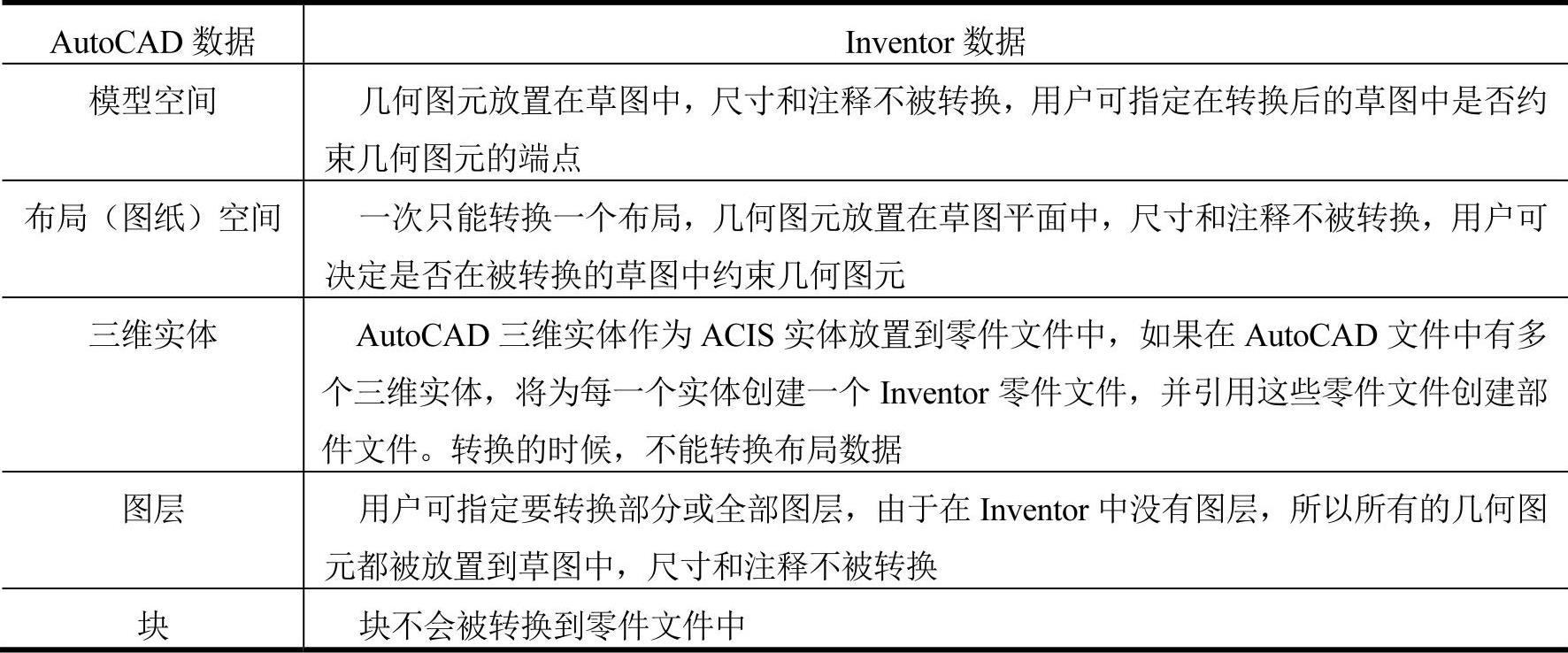

表2-1 AutoCAD数据转换为Inventor数据的规则
