15.4.2 实例——部件模型树浏览器
本节介绍一个显示部件的装配树结构的程序范例，对于学徒服务器的一些编程语法我们结合程序做简要介绍。
该程序范例位于光盘的“\二次开发\AssemblyTree\”目录下
在VB中包含学徒服务器类型库
在编写程序之前，首先要在VB中包含学徒服务器类型库。选择【Project】菜单下的【Reference】选项，则打开“Reference”对话框，选择其中的【Autodesk Inventor’s Apprentice Object Library】选项，如图15-32所示。
本节的范例程序是首先打开一个Inventor的部件文件，同时部件文件的装配模型树显示在程序界面中，如图15-33所示。

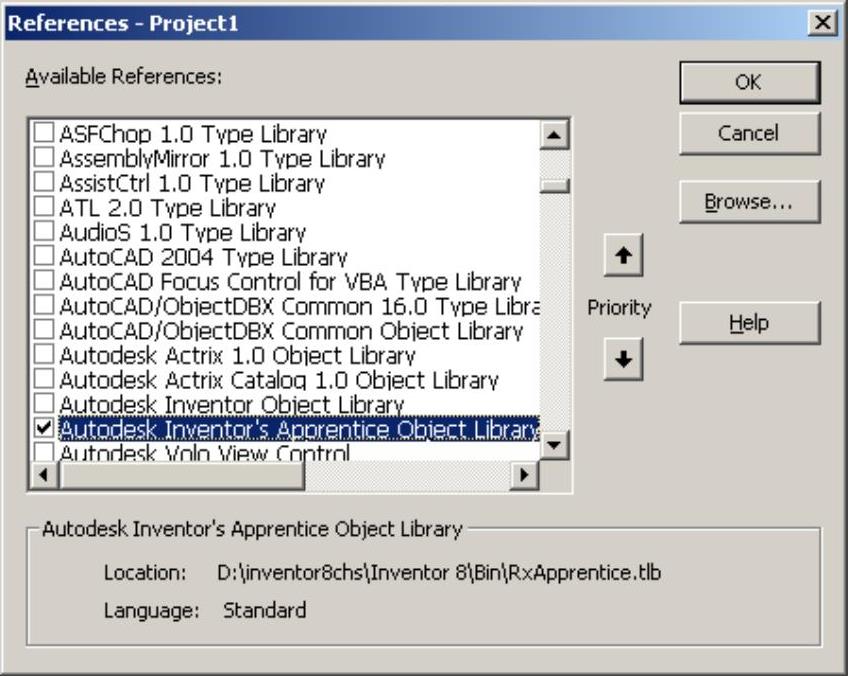

图15-32 “Reference”对话框
在VB下新建一个标准EXE文件
在界面上添加一个文本框（名称为txtFilename），一个按钮（名称为cmdBrowse），一个CommonDialog控件（名称为Common Dialog1），一个ImageList控件（名称为img List），还有一个TreeView控件（名称为treList），如图15-34所示。下面分别说明各个部分的程序代码。
对程序用到的全局变量进行声明，代码如下： Option Explicit
Private oApprenticeApp As ApprenticeServerComponent
Private TreeBuilt As Boolean

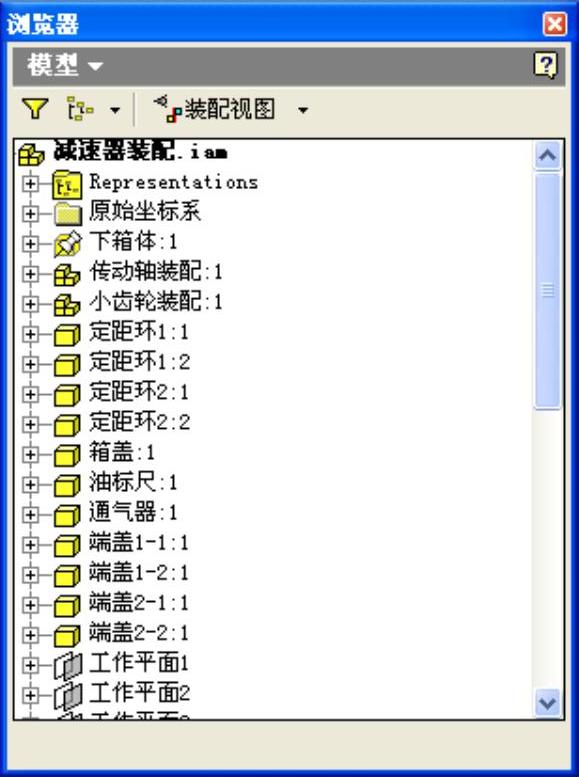

图15-33 部件文件的装配模型树

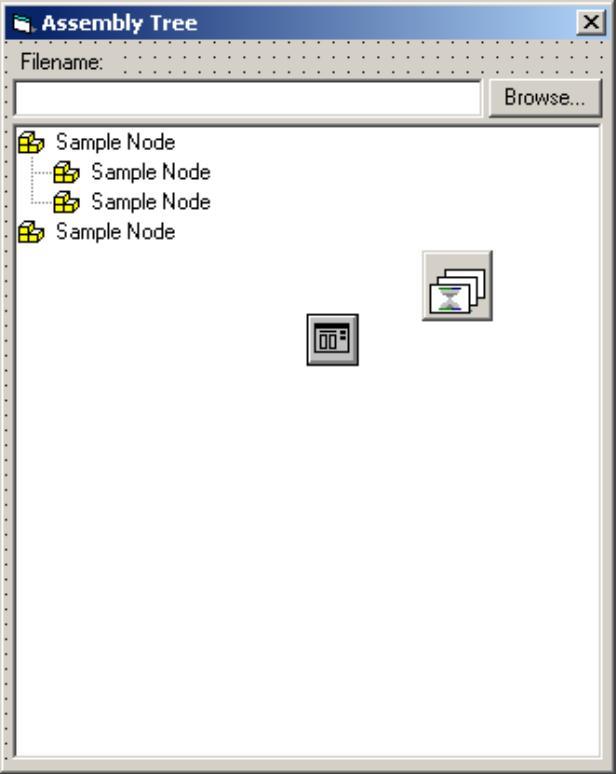

图15-34 程序界面

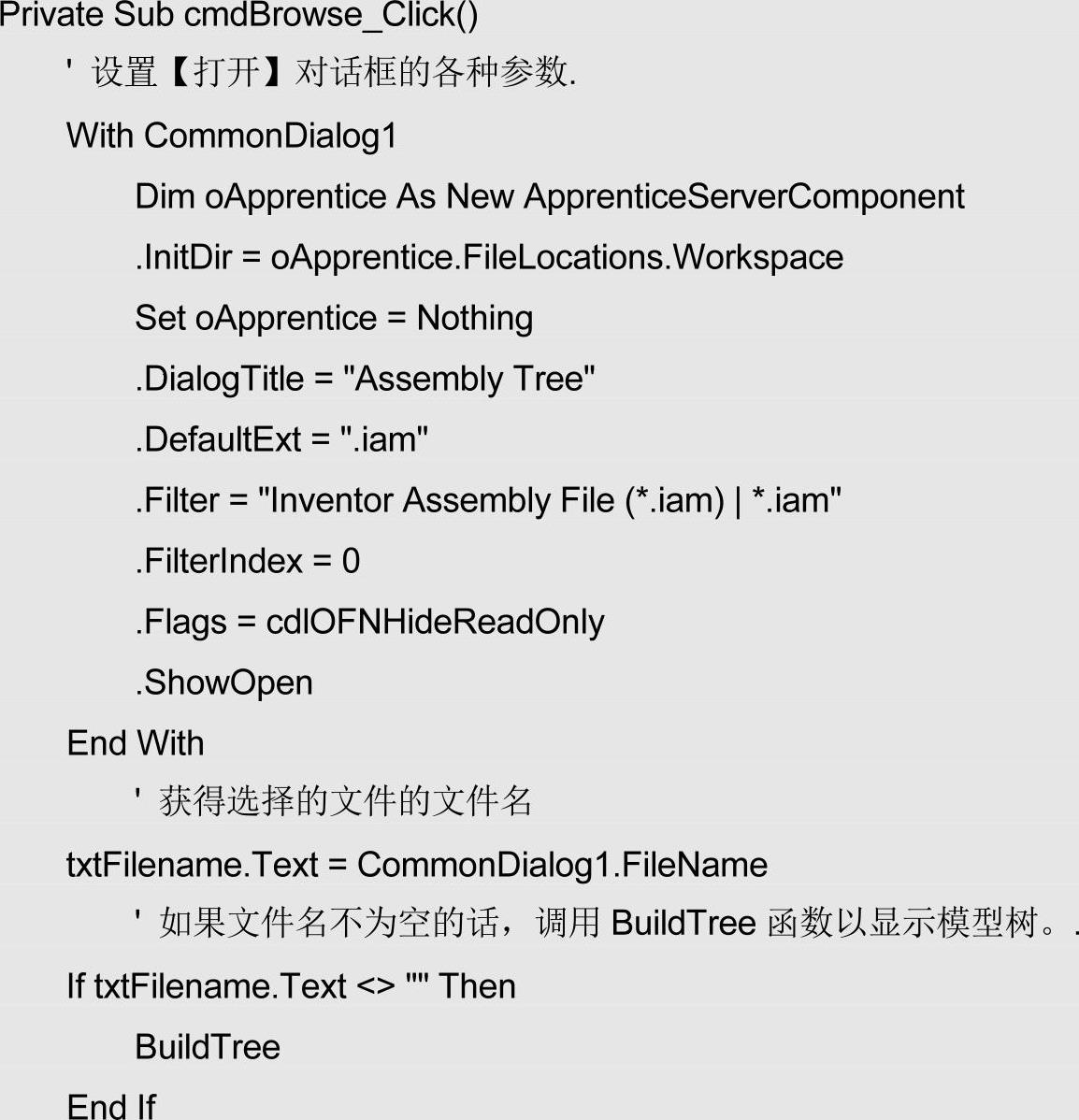

当单击按钮，则打开“打开”对话框以选择文件，单击对话框上的【确定】按钮后，则显示模型树。为按钮添加处理函数如下：
绘制模型树的子函数BuildTree程序代码如下：

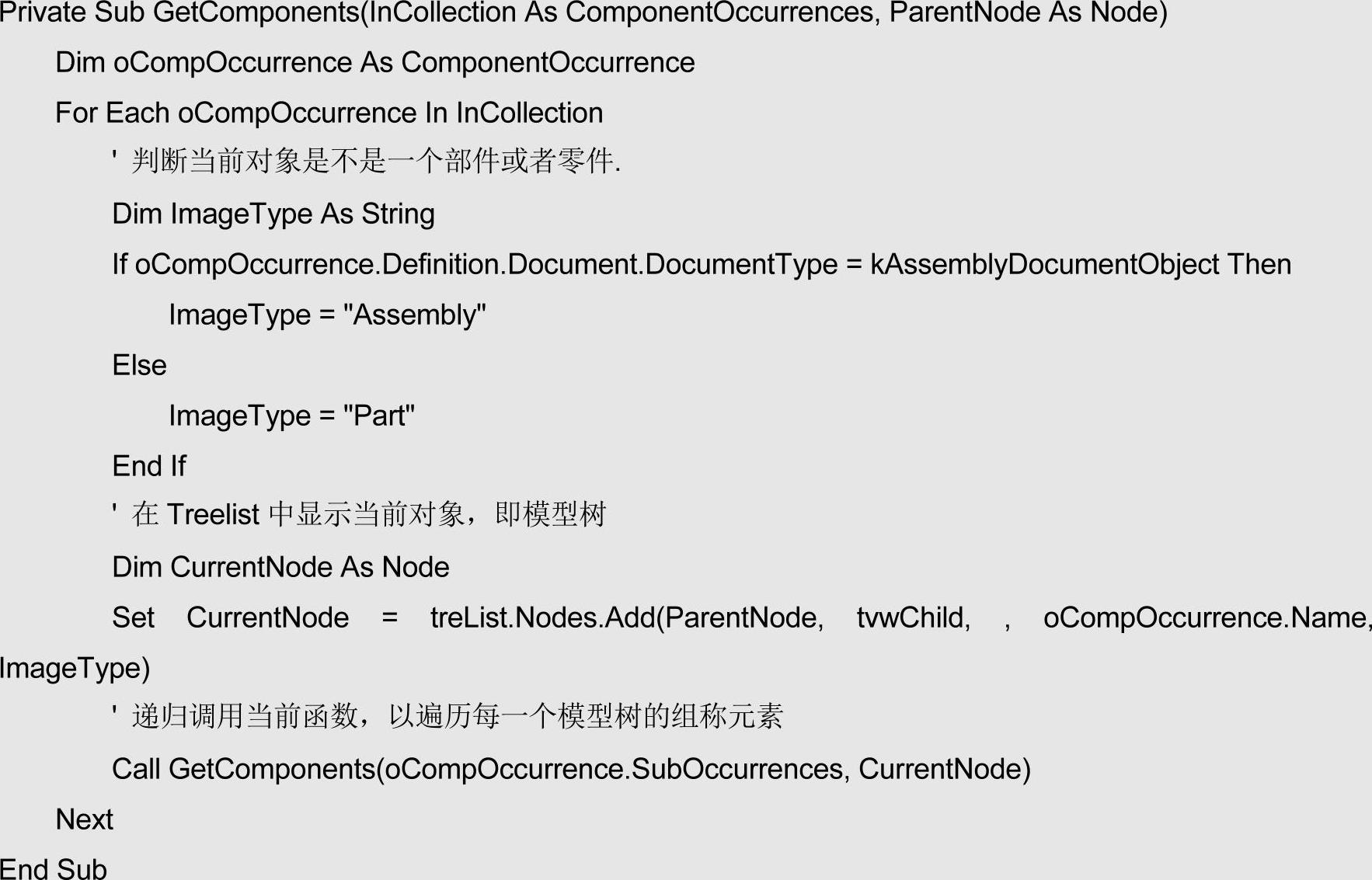

递归函数GetComponents的作用是遍历模型树中的元素，并且将其添加到TreeList中。GetComponents的程序代码如下：

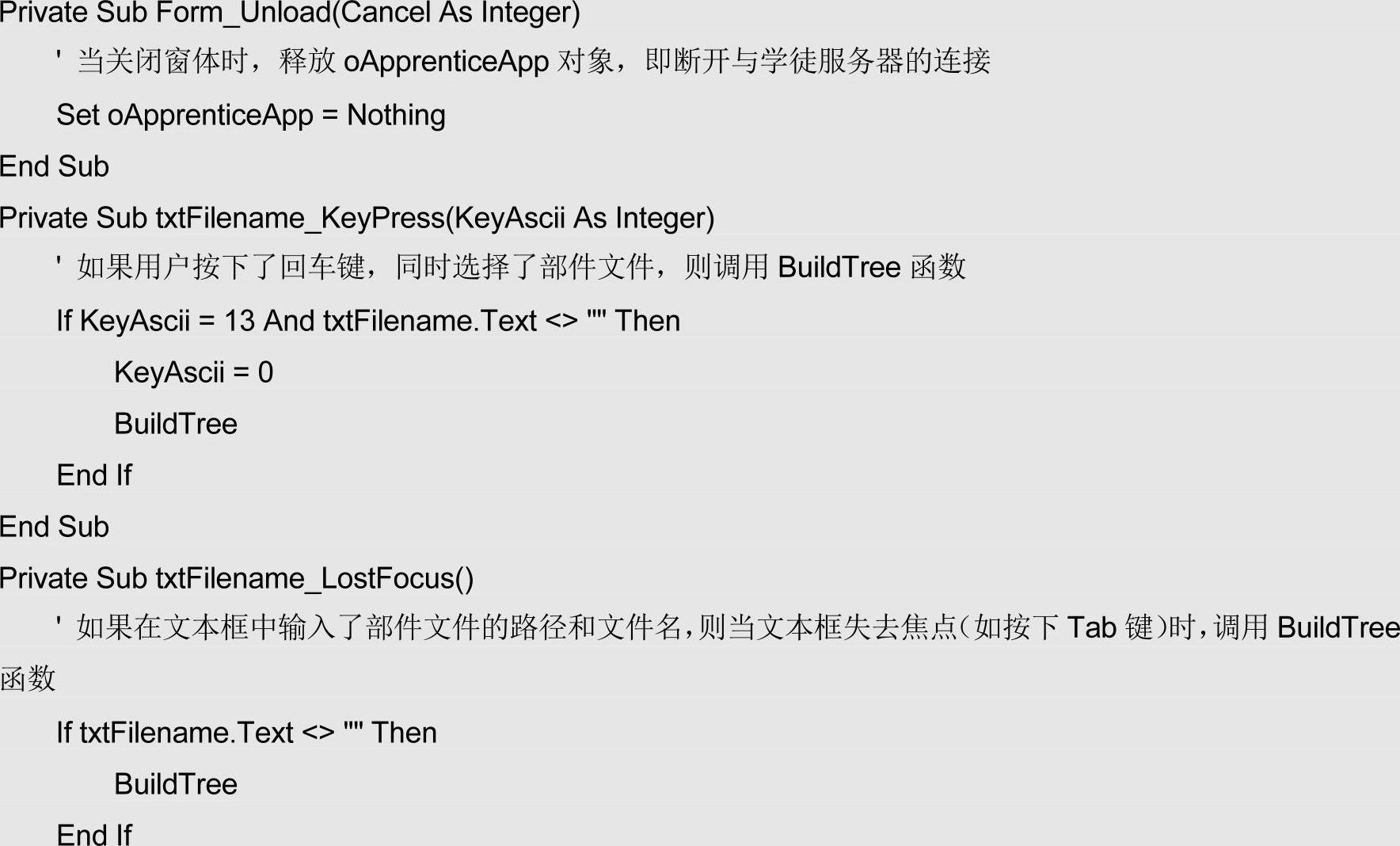

添加其他部分代码，如下：
