11.2.3  检测运动过程中的干涉

显然，仅能够检测静态干涉是不够的，因为很多情况下运动情况下的干涉更加重要。Inventor也提供了检查零部件运动过程中的干涉的工具。由于是通过驱动约束来使得零部件进行运动，所以这个动态检测干涉的工具是和驱动约束工具一起使用的，下面以检测减速器各个零部件之间的运动干涉为例简要讲述如何检测零部件运动过程中的干涉。

在浏览器中选择前面所建立的用来驱动大齿轮和小齿轮共同运动的配合约束，单击右键，从打开菜单中选择【驱动】选项，则打开“驱动”对话框，选中其中的【碰撞检测】选项，然后单击播放按钮，此时齿轮开始在驱动约束的作用下运动，当检测到了零件之间的 干涉时，运动停止，同时系统会打开对话框显示“检测到冲突”，同时发生干涉的零部件的轮廓线会变成红色并亮显，如图11-15所示。检测到零部件运动过程中的约束以后，可以修改零部件或者对装配关系进行修改以消除零部件之间不正确的干涉关系。

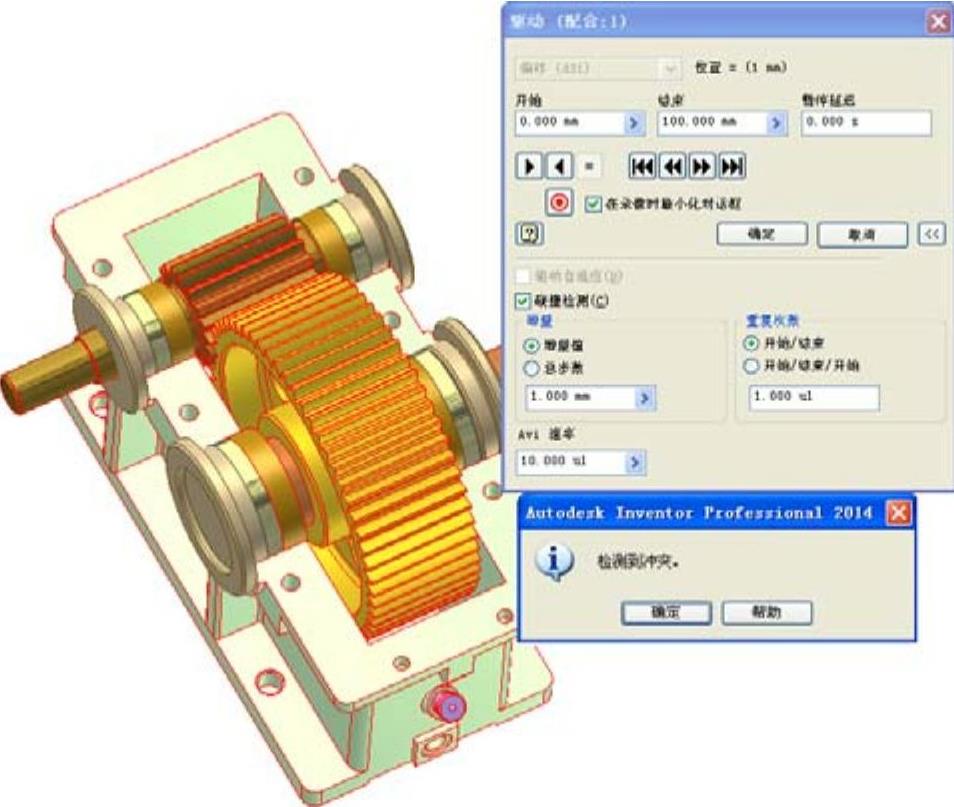

图11-15 检测到运动过程中的干涉

当检测到干涉时运动就会停止在发生干涉的位置处，这时候如果要确定发生干涉的零部件的干涉部分的位置等详细信息，可以选择【检验】标签栏下的【干涉检查】选项，打开“干涉检查”对话框后，选择发生干涉的零部件分别作为选择集1和选择集2，然后单击【确定】按钮，即可在打开的“检查到干涉”对话框中获得干涉部分的详细信息。
