14.2.3  轴承载荷

轴承载荷顾名思义，仅可以应用到圆柱表面。默认情况下，应用的载荷平行于圆柱的轴。载荷的方向可以是平面的方向，也可以是边的方向。

要为零件添加轴承载荷，可以：

（1）单击【应力分析】标签栏【载荷】面板上的【轴承载荷】按钮，打开如图14-6所示的“轴承载荷”对话框。

（2）选择轴承载荷的作用表面，注意应该选择一个圆柱面。

（3）选择轴承载荷的作用方向，可以选择一个平面，则平面的法线方向将作为轴承载荷的方向；如果选择一个圆柱面，则圆柱面的轴向方向将作为轴承载荷的方向；如果选择一条边，则该边的矢量方向将作为轴承载荷的方向。

（4）在【大小】文本框中可以指定轴承载荷的大小。对于轴承载荷来说，也可以通过分力来决定合力，需要选中【使用分量】复选框，然后指定各个分力的大小即可。

（5）单击【确定】按钮完成轴承载荷的添加。

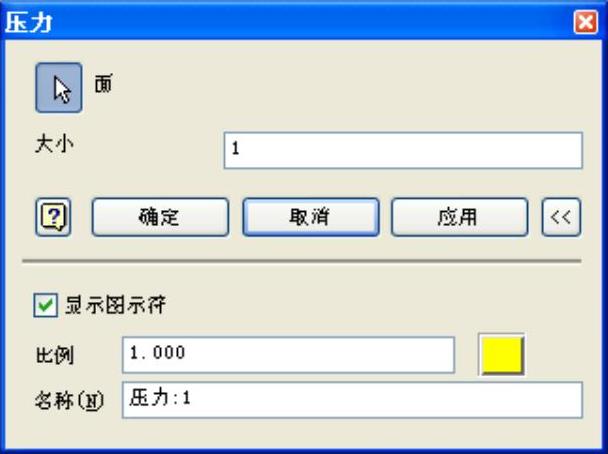

图14-5 “压力”对话框

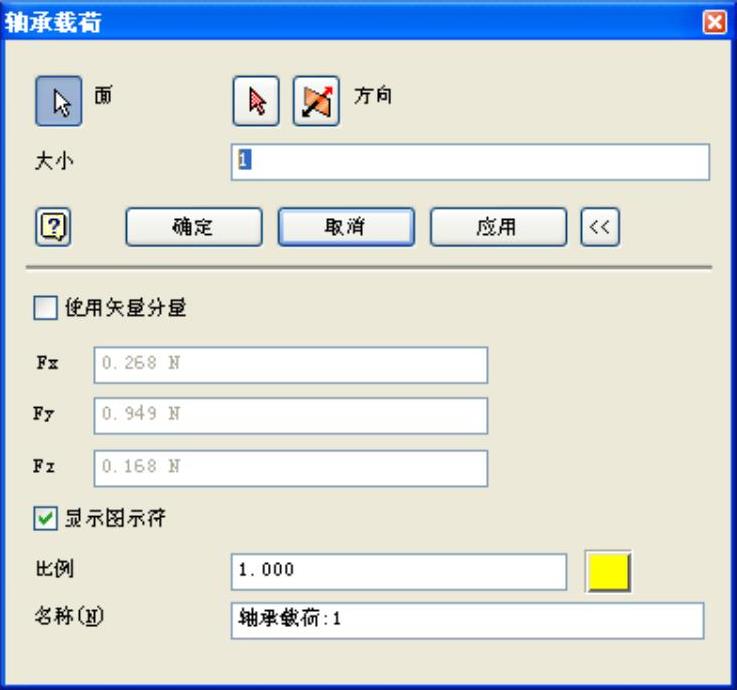

图14-6 “轴承载荷”对话框
