2.4.2 圆与圆弧
在Inventor中可利用圆与圆弧工具创建圆、椭圆、三点圆弧、相切圆弧和中心点圆弧。
（1）如果要根据圆心和半径创建圆，可选择
按钮，单击左键在绘图区域内选择圆心，然后拖动鼠标来设定圆的半径，同时在绘图窗口的右下角显示当前鼠标指针的坐标位置和半径大小，如图2-10所示。
（2）通过圆工具还可创建与三条不共线直线同时相切的圆，单击圆工具右侧小箭头，在打开的工具选项中选择相切圆工具
，然后选择三条直线，即可创建相切圆，如图2-11所示。
（3）可利用椭圆工具
绘制椭圆。单击该工具按钮后，首先在绘图区域内单击左键以确定椭圆圆心位置，然后拖动鼠标以改变椭圆长轴的方向和长度，合适后单击左键即可确定，再拖动鼠标确定短轴的长度即可，此时可预览到椭圆的形状，符合要求后单击鼠标左键，椭圆即可生成，绘制的椭圆如图2-12所示。

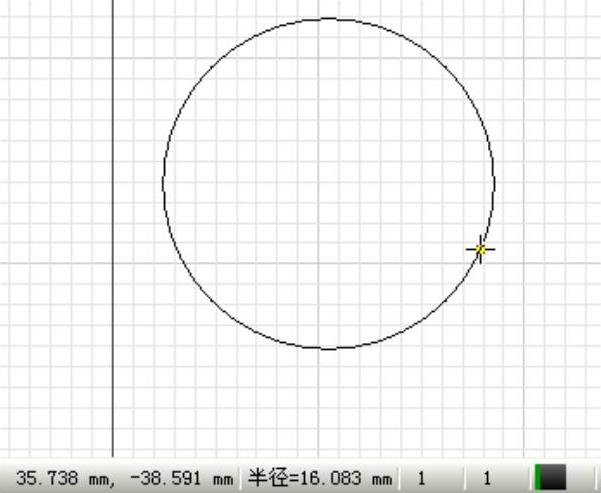

图2-10 指针位置和圆半径的实时显示

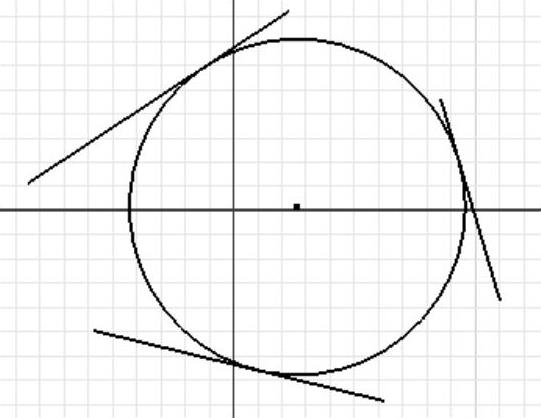

图2-11 绘制相切圆
图2-12 绘制椭圆
可通过三种方法来创建圆弧：三点圆弧、中心点圆弧和相切圆弧。
（1）创建三点圆弧的过程是：单击【圆弧】工具旁边的下拉箭头，然后单击【三点圆弧】工具
，在图形窗口中单击以创建圆弧起点，然后移动光标并单击以设置圆弧终点，这时候就可移动光标以预览圆弧方向，然后单击以设置圆弧上一点，这样，三点圆弧就创建成功了。
（2）创建中心点圆弧的过程是：单击【圆弧】工具旁边的下拉箭头，然后单击【中心点圆弧】工具
，在图形窗口中单击以创建圆弧中心点，然后移动鼠标以改变圆弧的半径和起点，单击以确定，接着移动鼠标预览圆弧方向，最后单击设置圆弧终点，此时圆弧创建成功。创建中心点圆弧的顺序如图2-13所示。
图2-13 创建中心点圆弧示意图
（3）创建相切圆弧的过程是：单击【圆弧】工具旁边的下拉箭头，然后单击【相切圆弧】工具
，在绘图区域里，将光标移动到曲线上，以便亮显其端点，然后在曲线端点附近单击以便从亮显端点处开始画圆弧，最后移动鼠标预览圆弧并单击设置其终点，圆弧创建完毕。
当圆弧或圆绘制完毕以后，可通过标注尺寸约束对图形进行大小与形状的约束，但是Inventor也允许通过鼠标对图形形状进行粗调，一般方法是用鼠标选中图形，圆或圆弧的圆心，然后按住左键拖动，即可改变图形的位置和形状以及大小等，图2-14所示是利用鼠标调节圆弧位置和形状的过程。

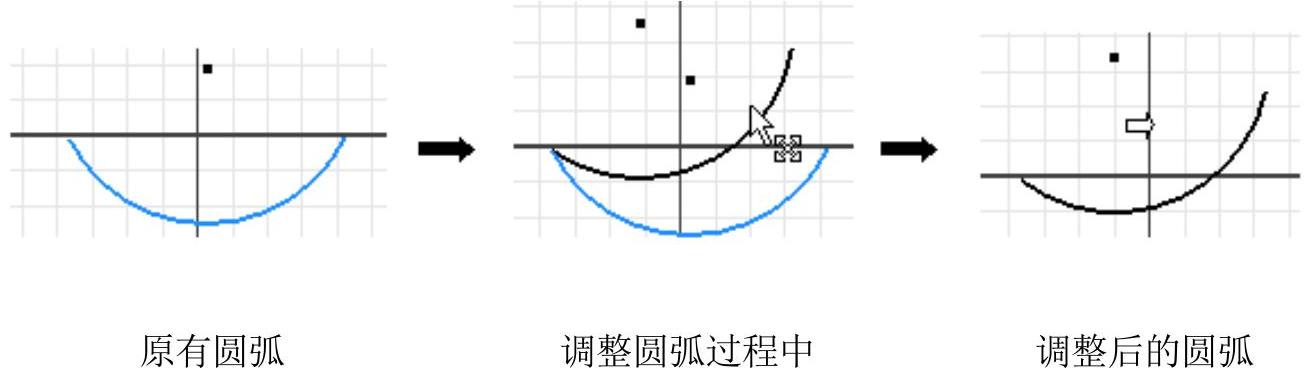

图2-14 调整圆弧示意图
