9.4.3  操作步骤

9.4.3 操作步骤

978-7-111-44986-7-Part02-772.jpg新建文件

运行Inventor,单击【快速入门】标签栏【启动】面板上的【新建】工具按钮978-7-111-44986-7-Part02-773.jpg,在打开的“打开”对话框中选择【Standard.ipt】选项,新建一个零件文件,命名为“端盖1-1.ipt”。新建文件后,在默认情况下,进入系统自动建立的草图中。如果要自己新建草图,可以首先退出草图环境,然后选择原始坐标系中的一个平面,或者其他现有平面以新建草图。这里我们选择在原始坐标系的XY平面新建草图。

978-7-111-44986-7-Part02-774.jpg建立旋转端盖主体草图

可以看到虽然端盖的形状有些复杂,但是其主体部分是一个回转体,因此可以用旋转的方法来造型。进入草图环境后,单击【草图】标签栏【绘图】面板的【直线】工具按钮978-7-111-44986-7-Part02-775.jpg,绘制如图9-104所示的草图图形,并选择【尺寸】工具进行尺寸标注。

978-7-111-44986-7-Part02-776.jpg旋转出端盖主体

单击【草图】标签上的【完成草图】工具按钮978-7-111-44986-7-Part02-777.jpg,退出草图环境,进入零件特征环境下。单击【三维模型】标签栏【创建】面板上的【旋转】工具按钮978-7-111-44986-7-Part02-778.jpg,打开“旋转”对话框,选择如图9-105旋转示意图中的草图图形作为截面轮廓,选择草图最下方的水平直线作为旋转轴,示意图如图9-105所示。单击【确定】按钮完成旋转,此时零件如图9-106所示。


图9-103 实例效果展示

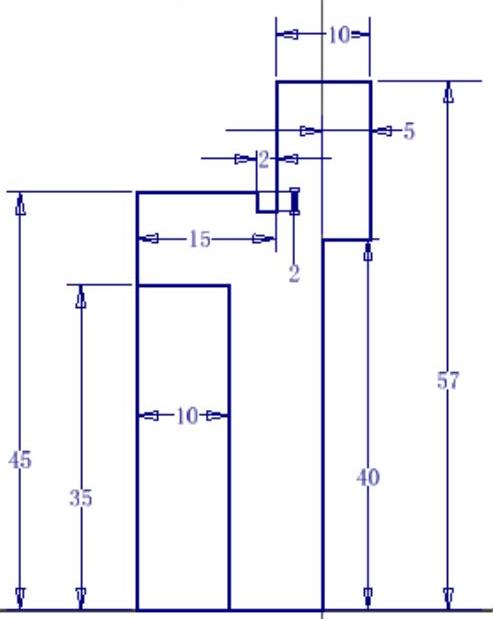

图9-104 绘制旋转草图

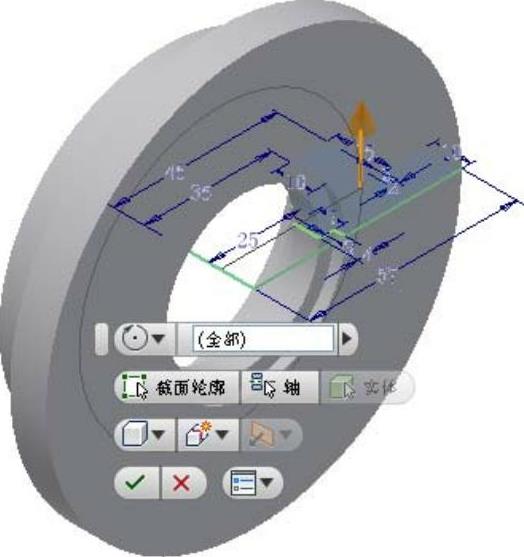

图9-105 旋转示意图

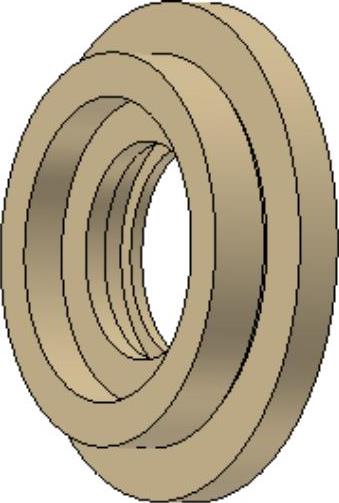

图9-106 旋转生成的零件

978-7-111-44986-7-Part02-783.jpg添加倒角与圆角特征

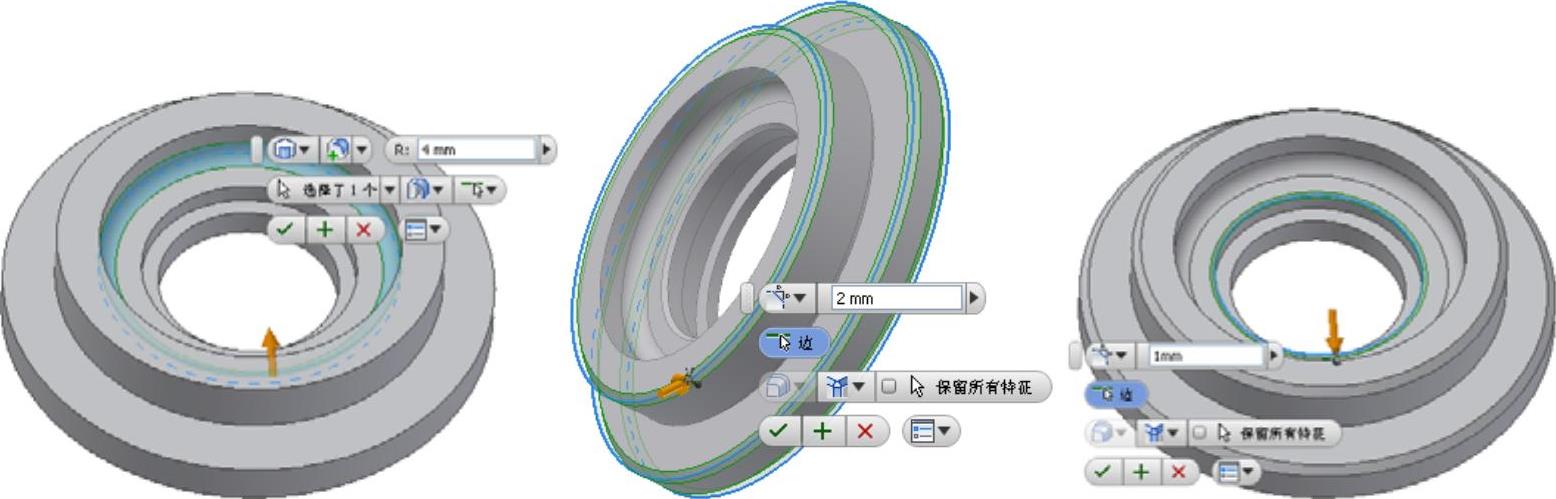

为零件添加倒角与圆角特征。倒角和圆角的过程不再详细叙述,图9-107倒角与圆角示意图中显示了添加倒角与圆角的边线、方式与半径。至此这个端盖零件已经全部创建完毕。


图9-107 倒角与圆角示意图

对于安装在大齿轮传动轴另外一侧、与“端盖1-1”尺寸相同的“端盖1-2”,也可以用旋转的方法生成,其旋转草图如图9-108所示。然后可以为旋转生成的零件添加倒角与圆角特征。最终零件如图9-109所示。

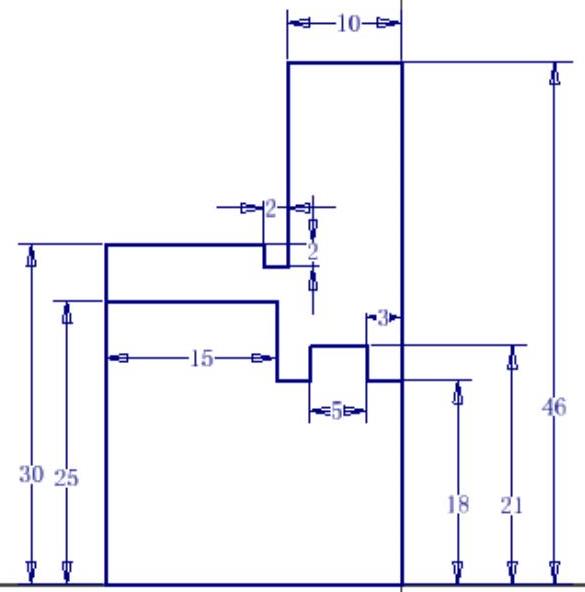

图9-108 绘制旋转草图

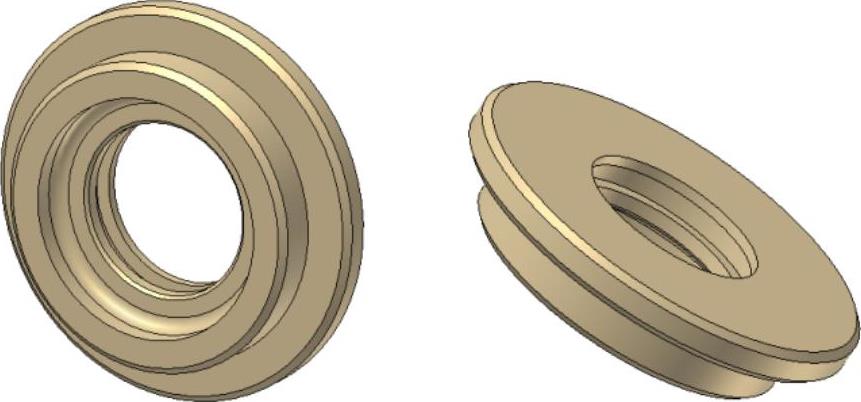

图9-109 完成的零件

其他两个安装在小齿轮传动轴两端的端盖也通过类似的方法生成,其草图与零件外观如图9-110所示。

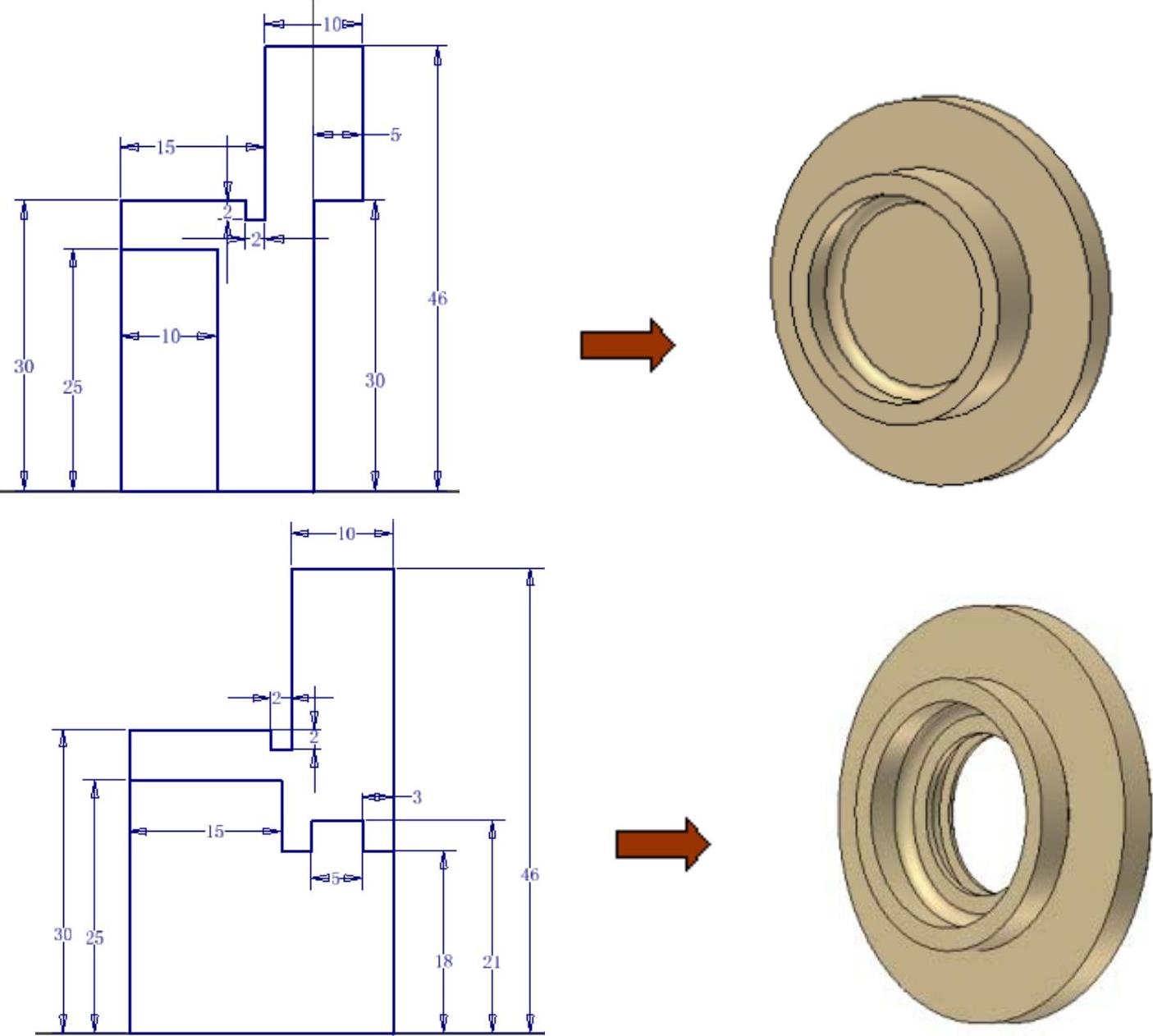

图9-110 小齿轮端盖的草图与零件外观

所有的端盖到此都已经创建完毕了。
