3.2.2  旋转特征

在Inventor中可让一个封闭的或不封闭的截面轮廓围绕一根旋转轴来创建旋转特征，如果截面轮廓是封闭的，则创建实体特征；如果是非封闭的，则创建曲面特征。用旋转来创建的典型零件如图3-14所示。

创建旋转特征，首先必须绘制好草图截面轮廓，然后单击【三维模型】标签栏【创建】面板上的【旋转】工具按钮，打开【旋转】对话框如图3-15所示。可看到很多造型的因素和拉伸特征的造型因素相似，所以这里不在花费很多笔墨详述，仅就其中的不同项进行介绍。旋转轴可以是已经存在的直线，也可以是工作轴或构造线。在一些软件如Pro/Engineer中，旋转轴必须是参考直线，这就不如Inventor方便和快捷。旋转特征的终止方式可以是整周或角度，如果选择角度的话用户需要自己输入旋转的角度值，还可单击方向箭头以选择旋转方向，或在两个方向上等分输入的旋转角度。

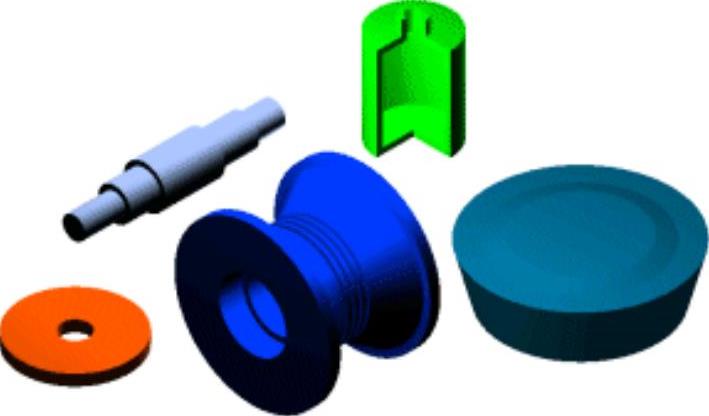

图3-14 用旋转方法创建的典型零件

图3-15 【旋转】对话框

参数设置完毕以后，单击【确定】按钮即可创建旋转特征。图3-16是利用旋转创建的轴承外圈零件及其草图截面轮廓。

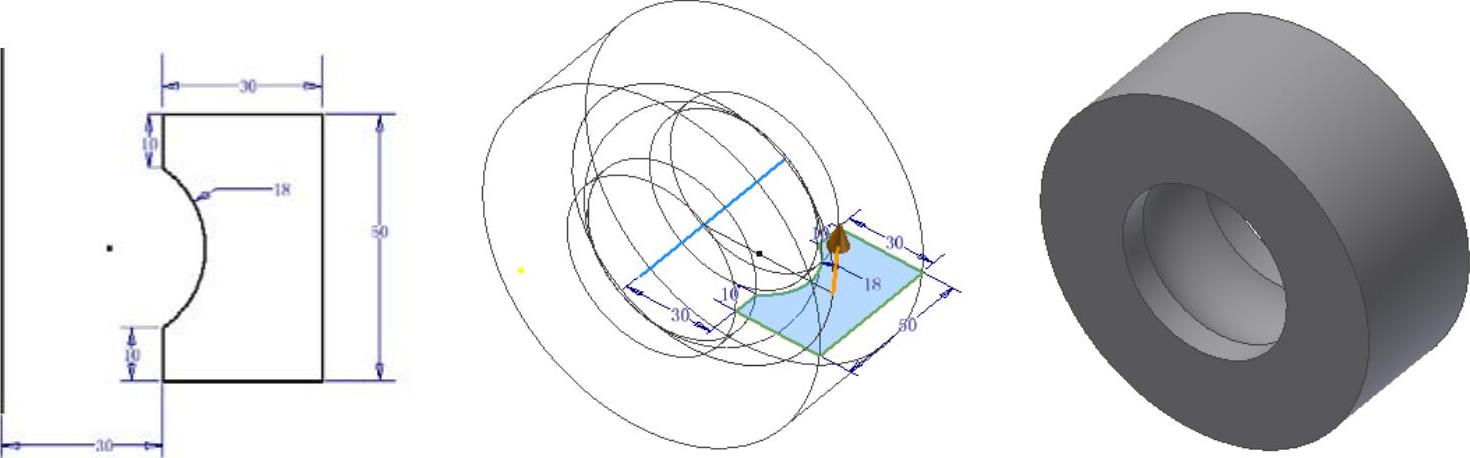

图3-16 利用旋转创建的轴承外圈零件及其草图截面轮廓
