4.3.3  相切约束

相切约束定位面、平面、圆柱面、球面、圆锥面和规则的样条曲线在相切点处相切，相切约束将删除线性平移的一个自由度，或在圆柱和平面之间，删除一个线性自由度和一个旋转自由度。相切约束有两种方式，内切和外切，如图4-20所示。

要在两个零部件之间添加相切约束，可以：

（1）单击【装配】标签栏【位置】面板上的【约束】工具按钮，打开【放置约束】对话框，如图4-17所示。

（2）选择【类型】选项中的【相切】按钮，出现的【相切】选项，如图4-21所示。

（3）依次选择相切的面、曲线、平面或点，指定偏移量，选择内切或者外切的相切方式。

（4）单击【确定】按钮即可完成相切约束的创建。

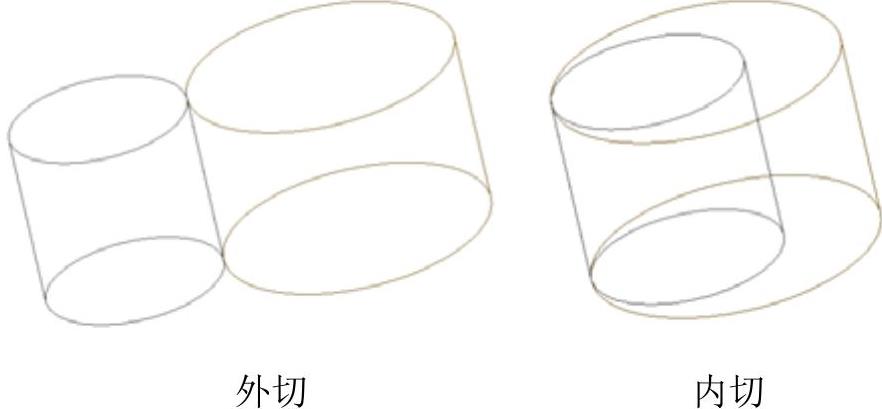

图4-20 内切和外切

图4-21 “相切”选项
