3.8.2 iPart电子表格管理

当由一个零件创建了一个iPart工厂以后，一个iPart表格也同时建立了，并且出现在浏览器中。iPart工厂的特征主要由这个表格来控制，通过修改电子表格中的参数，可改变iPart工厂的特征。

在浏览器中的电子表格图标上单击右键，如图3-105所示。可看到【打开】菜单上有【删除】、【通过电子表格编辑】和【编辑表】三个选项。

（1）如果选择【删除】选项，则电子表格将被删除，iPart工厂将退化为基本的零件。

（2）如果选择【通过电子表格编辑】选项，Excel将自动打开，用户可对表格进行编辑。

（3）如果选择【编辑表】选项，打开【创建iPart】对话框，用户可重新对表格进行定义和修改等。

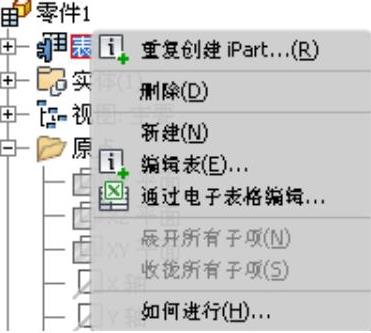

图3-105 “表”快捷菜单

在【创建iPart】对话框的电子表格中，每一行是它定义的iPart工厂的电子表格中的一行，都是iPart的一个引用。在一行中单击右键，然后选择右键菜单中的选项以编辑表：

（1）单击【插入行】选项，添加其他iPart的版本，然后根据需要编辑单元值以创建唯一引用。

（2）单击【删除行】选项会从表中删除iPart引用。

（3）单击【设为默认行】选项，将该行设为默认的iPart引用。

（4）单击【自定义参数单元】选项，放置iPart的设计者在单元中指定的“计算”或“抑制”，还允许输入以下值：抑制Suppress，S，s，OFF，Off，off，0，计算Compute，U，u，C，c，ON，On，on， 1等。

电子表格中的列表示在【所选】特征列表中已命名的特征。在列中单击右键，然后选择右键菜单中的选项以编辑表。如单击【自定义参数列】选项，以便放置iPart的设计者指定是计算特征还是抑制特征；单击【删除列】选项可从表中删除列。
