2.8  草图尺寸参数关系化

草图的每一个尺寸都由尺寸名称（如d1，d2）和尺寸数值组成。本节主要介绍尺寸参数的关系。

在介绍草图尺寸参数化之前，有必要介绍一下尺寸的显示方式。在Inventor中可看到5种式样的尺寸标注形式，即显示值、显示名称、显示表达式、显示公差和显示精确值，依次如图2-61所示。如果要改变某个尺寸的显示形式，可在该尺寸上单击右键，在打开的菜单中选择【尺寸特性】，出现尺寸特性对话框，选择【文档设置】标签栏，在【造型尺寸显示】列表框中选择显示方式即可，如图2-62所示。

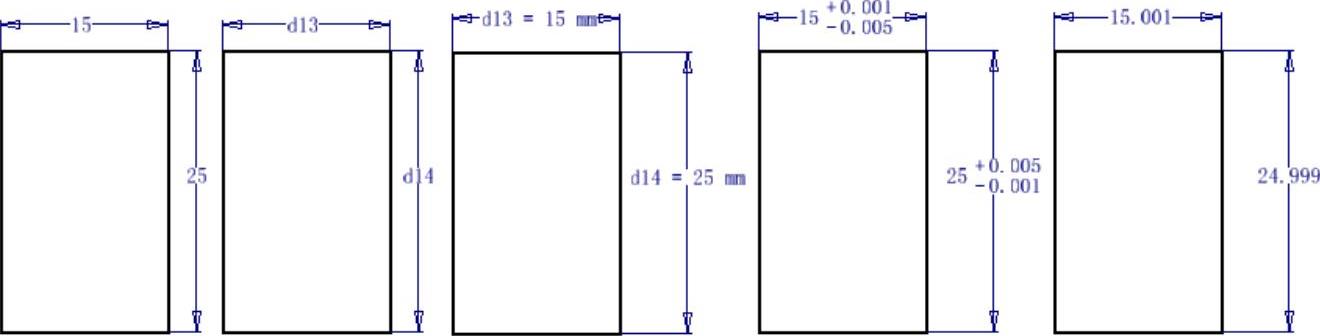

图2-61 5种尺寸标注形式示意

显而易见，草图的每一个尺寸都是由尺寸名称（如d1，d2）和尺寸数值组成，参数化的尺寸主要借助尺寸名称来实现。在Inventor中允许用户在已经标注的草图尺寸之间建立参数关系，例如某个设计意图要求设计的长方体的长d0永远是宽d1的两倍且多8个单位，则用户可双击长度尺寸，在【编辑尺寸】对话框中输入2*d1+8，如图2-63所示。这样当长方体的宽度发生变化的时候，长方体的长度也会自动变化以维持二者的尺寸关系。

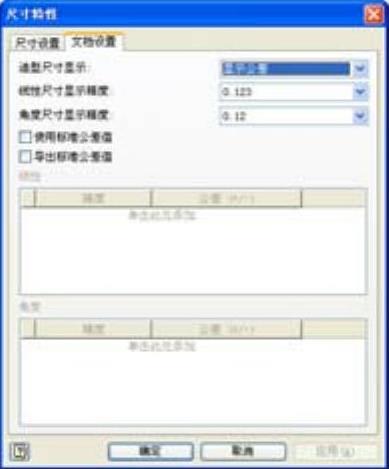

图2-62 选择造型尺寸显示形式

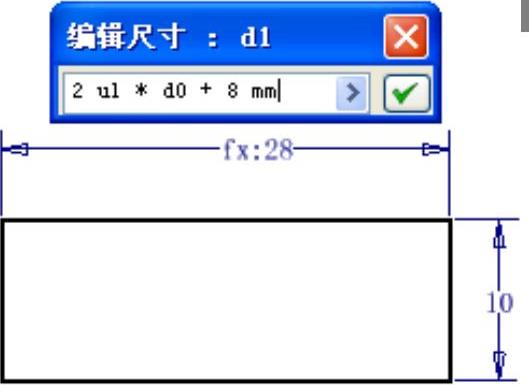

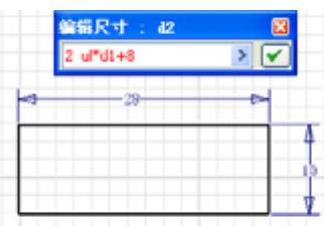

图2-63 参数化尺寸

在【编辑尺寸】对话框中输入的参数表达式可包含其他尺寸名称，也可包括三角函数、运算符号等。
