应力分析模块中提供力和压力两种形式的作用力载荷。力和压力的区别是力作用在一个点上，而压力作用在表面上，压力更加准确的称呼应该是“压强”。下面以添加力为例，讲述如何在应力分析模块下为模型添加力。

（1）单击【应力分析】标签栏【载荷】面板上的【力】工具按钮，打开如图14-4所示的“力”对话框。

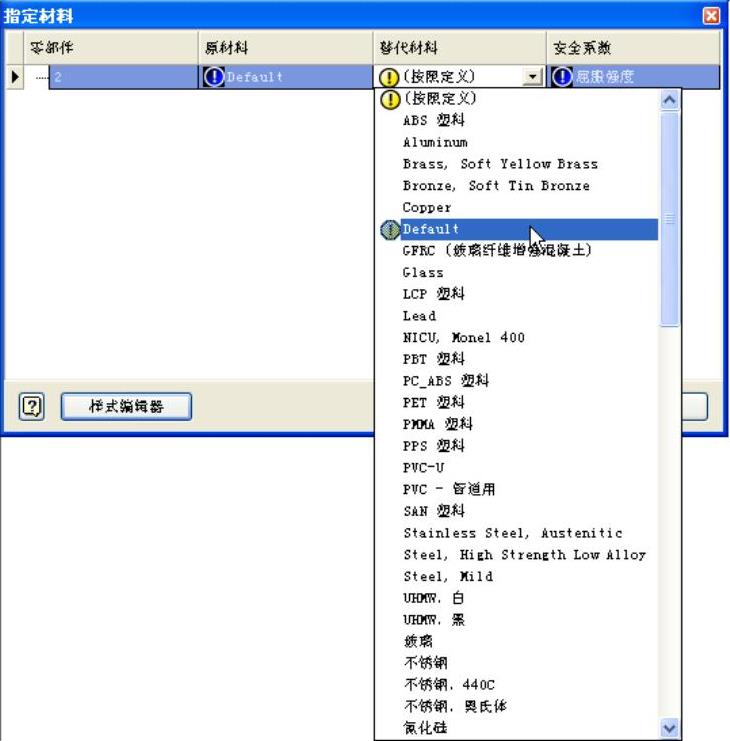

图14-3 “选择材料”对话框

图14-4 “力”对话框

（2）单击【位置】按钮，选择零件上的某一点作用力的作用点。也可以在模型上单击左键，则鼠标指针所在的位置就作为力的作用点。

（3）通过单击【方向】按钮可以选择力的方向，如果选择了一个平面，则平面的法线方向被选择作为力的方向。单击【反相】按钮可以使力的作用方向相反。

（4）在【大小】文本框中指定力的大小。如果选中了【使用矢量分量】选项框，还可以通过指定力的各个分量的值来确定力的大小和方向。既可以输入数值形式的力值，也可以输入已定义参数的方程式。

（5）单击【确定】按钮完成力的添加。

注意

当使用分量形式的力时，【方向】按钮和【大小】文本框变为灰色不可用。因为此时力的大小和方向完全由各个分力来决定，不需要再单独指定力的这些参数。

要为零件模型添加压力，可以选择【载荷】面板上的【压力】工具按钮，打开如图14-5所示的“压力”对话框，单击【面】按钮指定压力作用的表面，然后在【大小】文本框中指定压力的大小。注意单位为MPa（MPa是压强的单位）。压力的大小总取决于作用表面的面积。单击【确定】按钮完成压力的添加。
