4.6.2  衍生部件

衍生部件是基于现有部件的新零件。可以将一个部件中的多个零件连接为一个实体，也可以从另一个零件中提取出一个零件。这类自上而下的装配造型更易于观察，并且可以避免出错和节省时间。

衍生部件的组成部分源自于部件文件，它可能包含零件、子部件和衍生零件。创建衍生部件的步骤是：

（1）单击【管理】标签栏【插入】面板上的【衍生】工具按钮，打开【打开】对话框，浏览要作为基础部件的部件文件（.iam），然后单击【打开】按钮。

（2）工作区域内出现源部件的预览图形以及其尺寸（如果包含尺寸的话），同时出现【衍生部件】对话框，如图4-49所示。

（3）在【衍生部件】对话框中，模型元素如零件或者子部件等以层次结构显示，并且上侧都有符号显示如、、、和。单击这些符号则它们会互相转变。符号表示选择要包含在衍生零件中的组成部分。符号表示排除衍生零件中不需要的组成部分，用此符号标记的项在更新到衍生零件时将被忽略。符号表示去除衍生零件中的组成部分，如果被去除的组成部分与零件相交，其结果将形成空腔。符号表示将衍生零件中选择的零部件表示为边框。使选定的零部件与衍生零件相交。

（5）单击【确定】按钮以完成衍生部件创建。图4-48所示部件的衍生零件如图4-50所示。

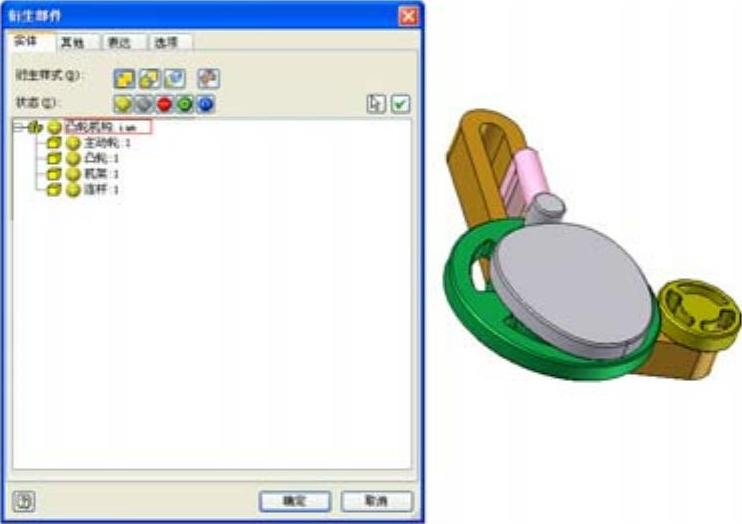

图4-49 “衍生部件”对话框

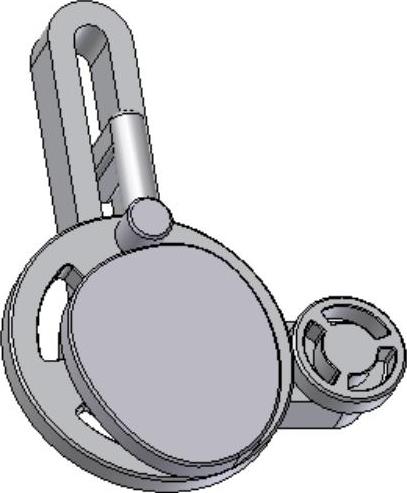

图4-50 由部件衍生的零件

衍生部件不可以像衍生零件那样，能够镜像或调整比例。但是在衍生零件环境中的一些编辑操作如打开基础零部件、编辑衍生部件以及删除等操作在衍生部件环境中同样可以进行。另外，如果选择了添加或去除子部件，则在更新时任何以后添加到子部件的零部件将自动反映出来。将衍生零件放置到部件中以后，单击标准工具栏上的【本地更新】选项可以只重新生成本地零件，单击【完全更新】选项将更新整个部件。
