5.2  表达视图

表达视图能够以动态的形式演示部件的装配过程和装配位置，将大大节省装配工人读懂装配图的时间，有效提高工作效率。

Inventor的表达视图用来表现部件中的零件是如何相互影响和配合的，例如，使用动画分解装配视图来图解装配说明。表达视图还可以露出可能会被部分或完全遮挡的零件，比如，使用表达视图创建轴测的分解装配视图以露出部件中的所有零件，如图5-59所示，然后可以将该视图添加到工程图中，并引出部件中的每一个零件的序号。还可以将表达视图用于工程图文件中创建分解视图，也就是俗称的爆炸图，如图5-60所示。

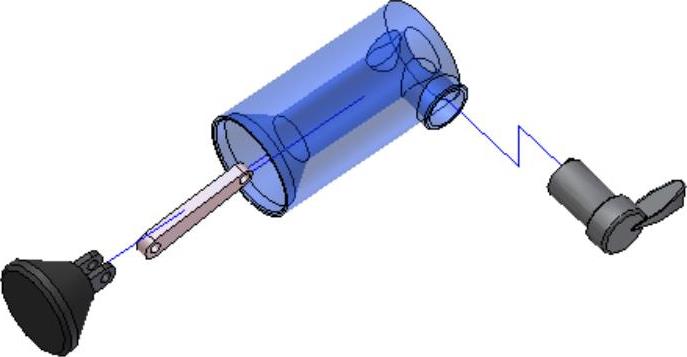

图5-59 表达视图创建轴测的分解装配视图

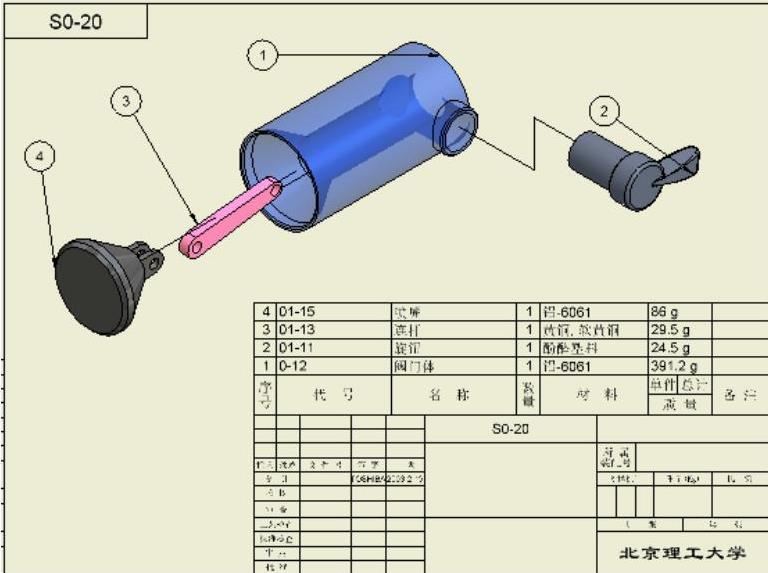

图5-60 爆炸图
