13.3.1 运动仿真设置
在进行仿真之前，熟悉仿真的环境设置以及如何更改环境设置，对正确而有效的进行仿真还是很有帮助的。打开一个部件的【运动仿真】模式后，【仿真播放器】就自动开启，如图13-46所示。下面简单介绍【仿真播放器】的构造及使用。
1.工具栏
单击
开始运行仿真；单击
停止仿真；单击
使仿真返回到构造模式，可以从中修改模型；单击
回放仿真；单击
直接移动到仿真结束；单击
可以在仿真过程中取消激活屏幕刷新，仿真将运行，但是没有图形表达；单击
循环播放仿真直到单击停止按钮。
2.最终时间
如图13-47所示，最终时间决定了仿真过程持续的时间，默认为1 s，仿真开始的时间永远为零。
图13-46 【仿真播放器】对话框
3.图像
如图13-48所示，这一栏显示仿真过程中要保存的图像数（帧），其数值大小与【最终时间】是有关系的。默认情况下，当【最终时间】为默认的1.000 s时，图像数为100。最多为500000 个图像。更改【最终时间】的值时，【图像】字段中的值也将自动更改以使其与新【最终时间】的比例保持不变。
帧的数目决定了仿真输出结果的表现细腻程度，帧的数目越多，则仿真的输出动画播放越平缓。相反，如果机构运动较快，但是帧的数目又较少的话，则仿真的输出动画就会出现快速播放甚至跳跃的情况。这样就不容易仔细观察仿真的结果及其运动细节。
注意
这里的帧的数目是帧的总数目而非每秒的帧数。另外，不要混淆机构运动速度和帧的播放速度的概念，前者和机构中部件的运动速度有关，后者是仿真结果的播放速度，主要取决计算机的硬件性能。计算机硬件性能越好，则能够达到的播放速度就越快，即每秒能够播放的帧数就越多。
4.过滤器
如图13-49所示，【过滤器】可以控制帧显示步幅。例如，如果【过滤器】为1，则每隔1 帧显示1个图像；如果为5，则每隔5帧显示1个图像。只有仿真模式处于激活状态且未运行仿真时，才能使用该选项。默认为1个图像。

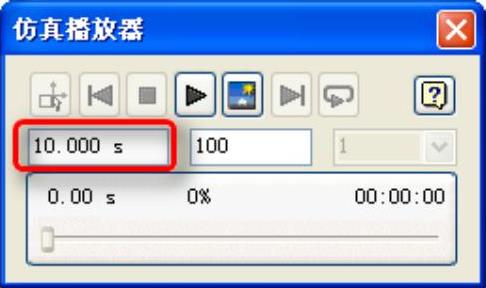

图13-47 最终时间

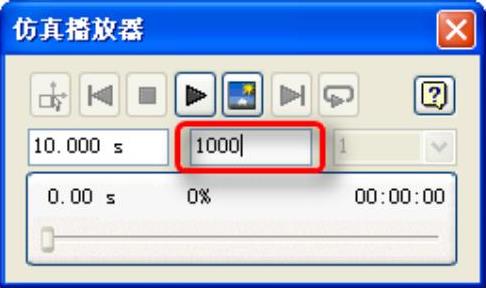

图13-48 图像

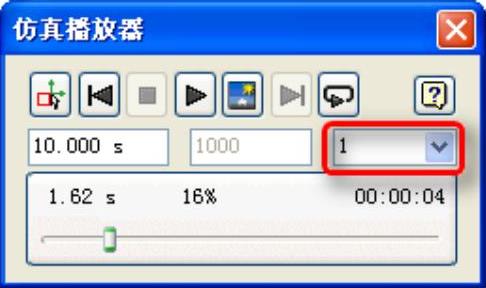

图13-49 过滤器
5.模拟时间、百分比和计算实际时间
如图13-50所示，【模拟时间】值显示机械装置运动的持续时间；如图13-51所示，【百分比】显示仿真完成的百分比；如图13-52所示，【计算实际时间】值显示运行仿真实际所花的时间。

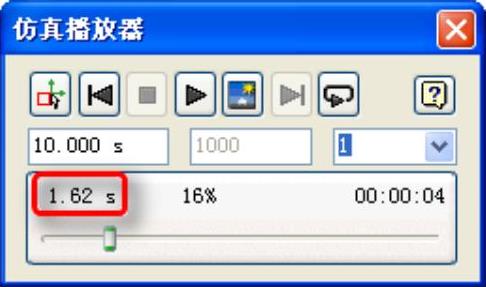

图13-50 模拟时间

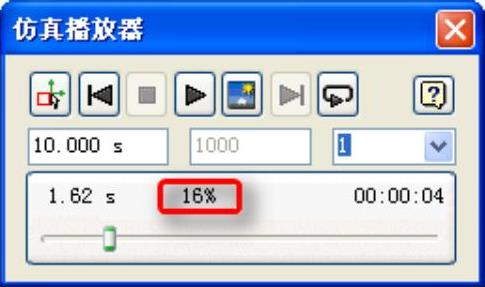

图13-51 百分比
图13-52 计算实际时间
