4.4.2 干涉检查（过盈检查）

在部件中，如果两个零件同时占据了相同的空间，则称部件发生了干涉。Inventor的装配功能本身不提供智能检测干涉的功能，也就是说如果装配关系使得某个零部件发生了干涉，那么也会按照约束照常装配，不会提示用户或者自动更改。所以Inventor在装配之外提供了干涉检查的工具，利用这个工具可以很方便的检查到两组零部件之间以及一组零部件内部的干涉部分，并且将干涉部分暂时显示为红色实体，以方便用户观察。同时还会给出干涉报告列出干涉的零件或者子部件，显示干涉信息如干涉部分的质心的坐标，干涉的体积等等。

要检查一组零部件内部或者两组零部件之间的干涉，可以：

（1）单击【检验】标签栏内【干涉】面板中的【干涉检查】选项，打开如图4-37所示的【干涉检查】对话框。

（2）如果要检查一组零部件之间的干涉，可以单击【定义选择集1】按钮前的箭头按钮，然后选择一组部件，单击【确定】按钮显示检查结果；

（3）如果要检查两组零部件之间的干涉，就要分别在【干涉检查】对话框中定义选择集和定义选择集2，也就是要检查干涉的两组零部件，单击【确定】按钮显示检查结果。

（4）如果检查不到任何的干涉存在，则打开对话框显示【没有检测到干涉】，则说明部件中没有干涉存在。否则会打开【检测到干涉】对话框。

在图4-38所示的零件中，分别选择手柄连杆组和齿轮凸轮轴组作为要检查干涉的零部件，对其进行干涉检查，检查结果图中右侧所示。从图中可以看出，干涉部分以红色显示，且显示为实体，在【检测到干涉】对话框中显示发生干涉的零部件名称，干涉部分的质心坐标和体积等物理信息。

图4-37 “干涉检查”对话框

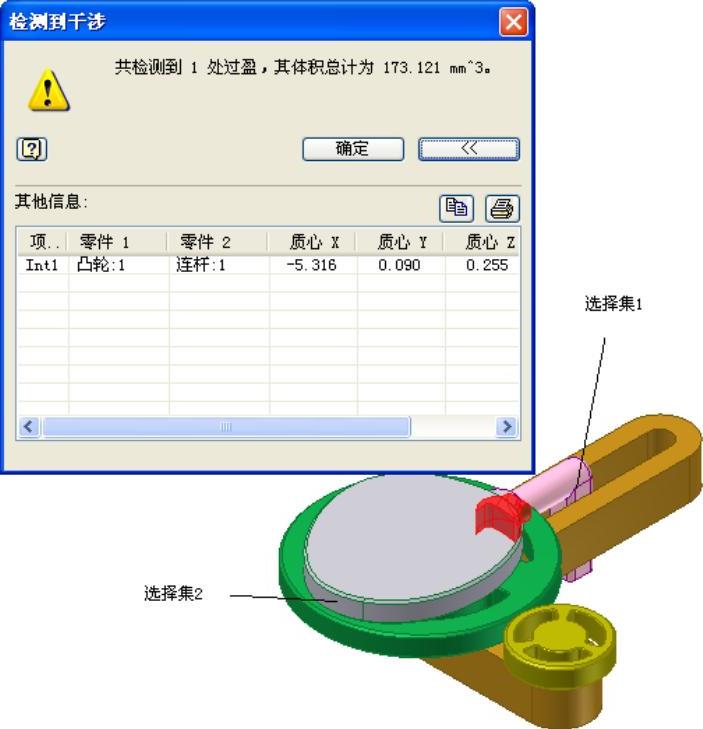

图4-38 检测到干涉并输出结果
