11.1.3  录制齿轮运动动画

在实现驱动约束实现零件运动后，可以将运动情况录制成为视频文件，以便于进行观察或者演示。在“驱动”对话框中，有一个红色的【录像】按钮，可以录制驱动约束时的零件运动情况。

（1）如果要进行录制，可以点击【录像】按钮，则打开【另存为】对话框，选择要生成的视频文件的文件名、路径和文件类型，其中文件类型只能是avi文件。

（2）单击【确定】按钮关闭“另存为”对话框，此时打开“视频压缩”对话框，选择一种视频文件压缩的格式，还可以通过拖动下面的滑动条调节视频的压缩质量，一般来说，压缩质量越高，则图像越清晰，但文件体积也会更大。选择完毕后单击【确定】按钮关闭“视频压缩”对话框。

（3）可以单击“驱动”对话框中的播放按钮，如果【在录像时最小化对话框】选项被选中的话，则“驱动”对话框最小化，零件开始运动，同时录像也会开始。可以看到录像时，零件的运动会比平时慢很多，这是因为在驱动约束的同时进行录像，系统资源消耗大而使得系统性能降低的缘故。

（4）当运动结束时，录像也会自动停止。在运动的过程中如果关闭“驱动”对话框，则录像也会停止，视频文件中的内容仅是从开始录像到关闭“驱动”对话框时的零件运动情况。

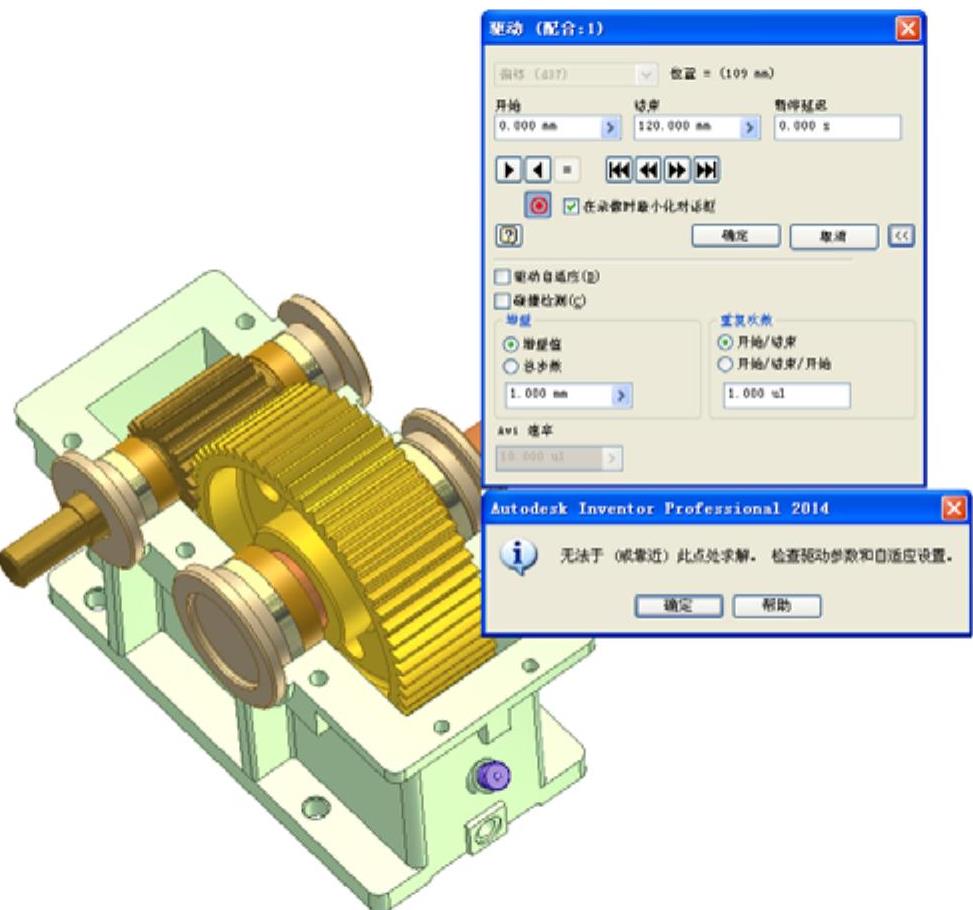

图11-5 无法求解时打开错误信息对话框
