3.4.3  拔模斜度

3.4.3 拔模斜度

在进行铸件设计时，通常需要一个拔模面使得零件更容易的从模子里面取出。在为模具或铸造零件设计特征时，可通过为拉伸或扫掠指定正的或负的扫掠斜角来应用拔模斜度，当然也可直接对现成的零件进行拔模斜度操作。在Inventor中提供了一个拔模斜度工具，可很方便的对零件进行拔模操作。

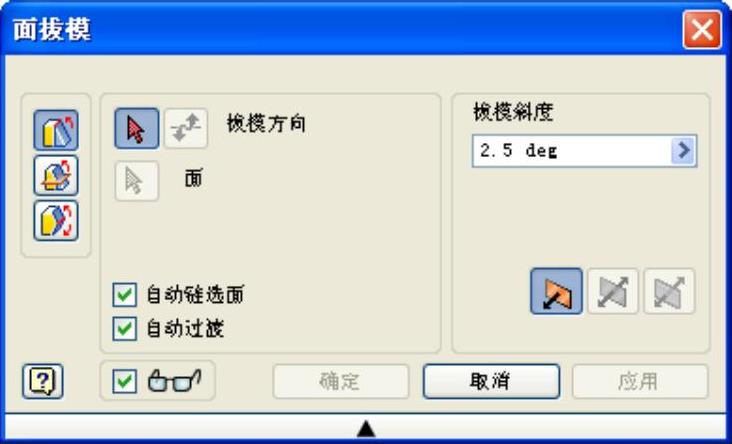

要对零件进行拔模斜度操作，单击【三维模型】标签栏【修改】面板上的【拔模】工具按钮，打开的【面拔模】对话框如图3-44所示。

图3-44 “面拔模”对话框

1.固定边方式

对于固定边方式来说，在每个平面的一个或多个相切的连续固定边处，创建拔模，拔模结果是创建额外的面。创建的一般步骤如下：

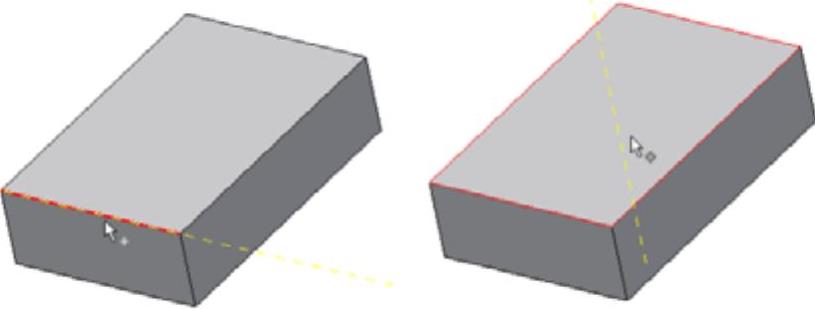

（1）按照固定边方式创建拔模，首先应该选择拔模方向，可选择一条边，则边的方向就是拔模的方向，也可选择一个面，则面的垂线方向就是拔模的方向，当鼠标位于边或面上时，可出现拔模方向的预览，如图3-45所示。反向按钮可使得拔模方向产生180º的翻转。

图3-45 拔模方向预览

（2）在右侧的【拔模斜度】选项中输入要进行拔模的斜度，可是正值或负值。

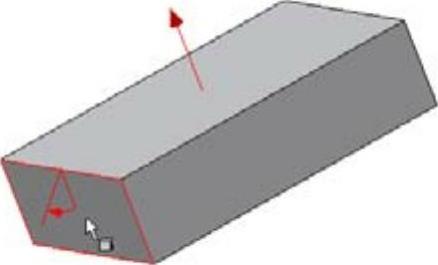

（3）选择要进行拔模的平面，可选择一个或多个拔模面，注意拔模的平面不能与拔模方向垂直。当鼠标位于某个符合要求的平面时，会出现效果的预览，如图3-46所示。

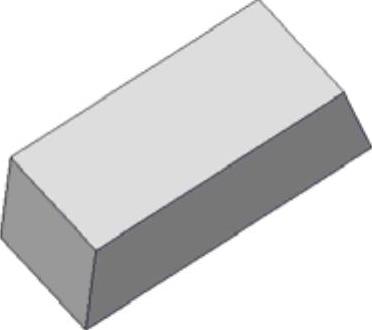

（4）单击【确定】按钮即可完成拔模斜度特征的创建，如图3-47所示。

图3-46 拔模方向预览

图3-47 完成的拔模斜度特征

2.固定平面方式

对于【固定平面】方式来说，需要选择一个固定平面（也可是工作平面），选择以后开模方向就自动设定为垂直于所选平面，然后再选择拔模面，即根据确定的拔模斜度角来创建拔模斜度特征。

3.分模线方式

对于【分模线】方式来说，创建有关二维或三维草图的拔模。模型将在分模线上方和下方进行拔模。
