6.5.3 操作步骤

新建文件

运行Inventor，单击【快速入门】标签栏【启动】面板上的【新建】工具按钮，在打开的【打开】对话框中选择【Standard.ipt】选项，新建一个零件文件，命名为【螺栓.ipt】。新建文件后，在默认情况下，进入系统自动建立的草图中。如果要自己新建草图，可以首先退出草图环境，然后选择原始坐标系中的一个平面，或者其他现有平面以新建草图。这里我们选择在原始坐标系的XY平面新建草图。

建立拉伸螺帽草图

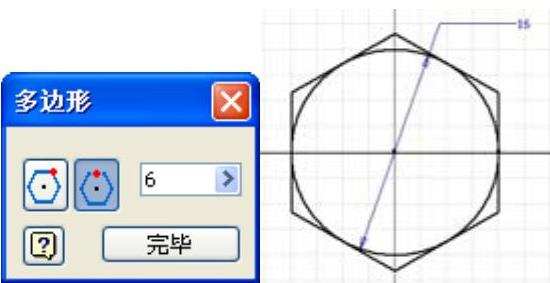

进入到草图环境下，单击【草图】标签栏【绘图】面板的【圆】工具按钮，绘制一个圆形；单击【约束】面板内的【尺寸】工具按钮，将其直径标注为16。单击【多边形】工具按钮，创建一个圆形的内切六边形，如图6-51所示。

图6-51 建立外切六边形

拉伸螺帽实体

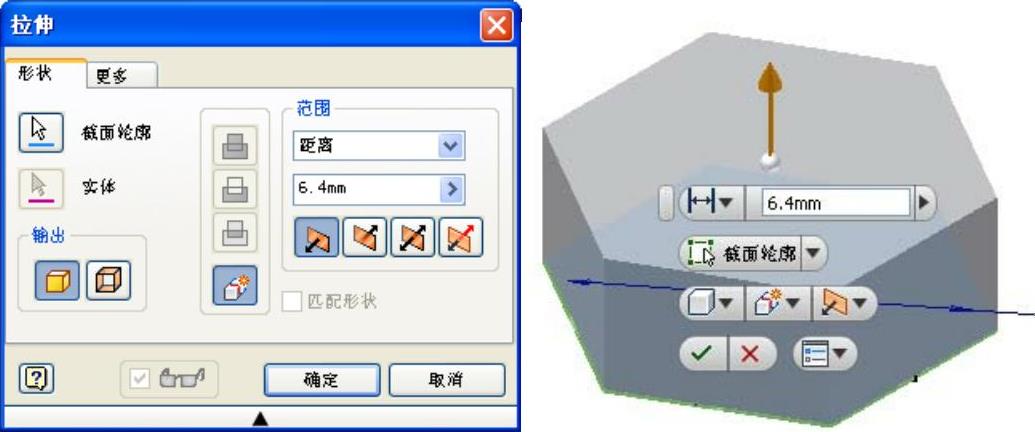

单击【草图】标签上的【完成草图】工具按钮，退出草图环境，进入到零件特征环境下。单击【三维模型】标签栏【创建】面板上的【拉伸】工具按钮，选择六边形为拉伸截面，拉伸深度设置为6.4mm，单击【确定】按钮，创建螺帽实体，如图6-52所示。

图6-52 “拉伸”对话框以及拉伸出的螺帽

建立拉伸螺杆草图

在螺帽实体的任意一个底面上单击右键，在打开菜单中选择【新建草图】选项，新建草图同时进入到草图环境下。单击【草图】标签栏【绘图】面板的【圆】工具按钮，绘制一个圆形，注意使得圆形的中心与六边形的中心重合。单击【约束】面板内的【尺寸】工具按钮，标注圆形半径，并修改直径值为10，如图6-53所示。

拉伸螺杆

单击【草图】标签上的【完成草图】工具按钮，退出草图环境，返回到零件特征环境中。单击【三维模型】标签栏【创建】面板上的【拉伸】工具按钮，以步骤中绘制的圆形为截面进行拉伸，【拉伸】对话框中的设置以及拉伸结果的预览如图6-54中所示。

图6-53 绘制圆形作为螺杆拉伸截面

图6-54 “拉伸”对话框及拉伸预览

建立螺旋扫掠螺纹草图

建立一个工作平面，以创建螺旋扫掠的草图。工作平面应该过螺杆中心线，且与螺帽底面垂直，单击【三维模型】标签栏【定位特征】面板上的【工作平面】工具按钮，选择螺帽的两个相对的棱边，创建如图6-55所示的工作平面。

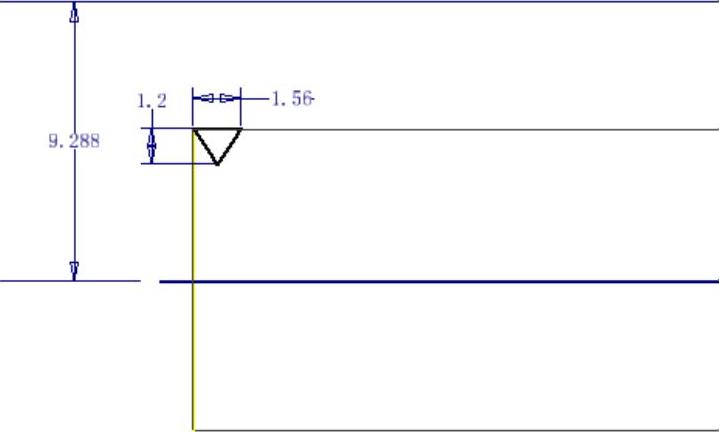

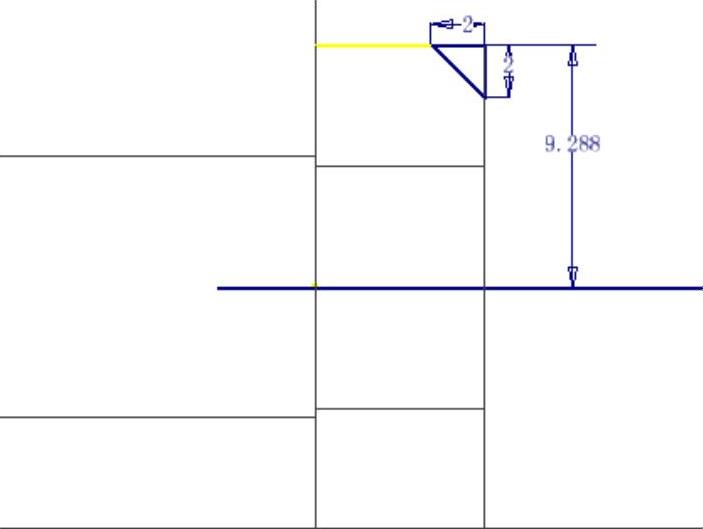

在这个工作平面上新建草图。为了观察方便，可以在工具栏中将模型的显示方式设置为【线框显示】方式。在新建的草图中，绘制如图6-56所示的截面轮廓，并且利用【约束】面板内的【尺寸】工具进行标注。注意两点，其一，进行扫掠的截面轮廓是图中所示的三角形，我们这里不详细讲述三角形的形状，这个应该根据具体的螺纹的齿形来决定三角形的形状，若有必要，读者可以查阅相关的机械零件手册；其二，依然要绘制一条直线作为螺旋扫掠的旋转轴，该直线一定要位于螺栓的中心线上，在图6-53中用尺寸9.2875实现这一点。

图6-55 建立工作平面

图6-56 绘制螺旋扫掠截面轮廓

螺旋扫掠

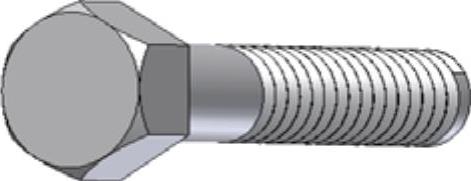

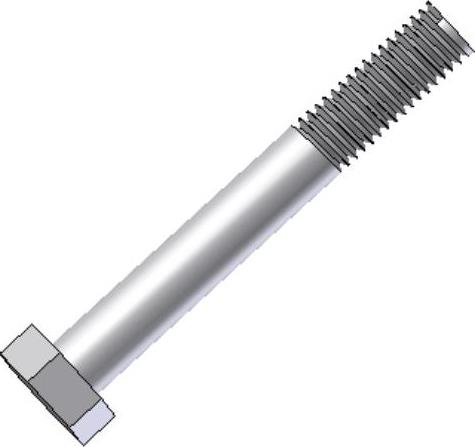

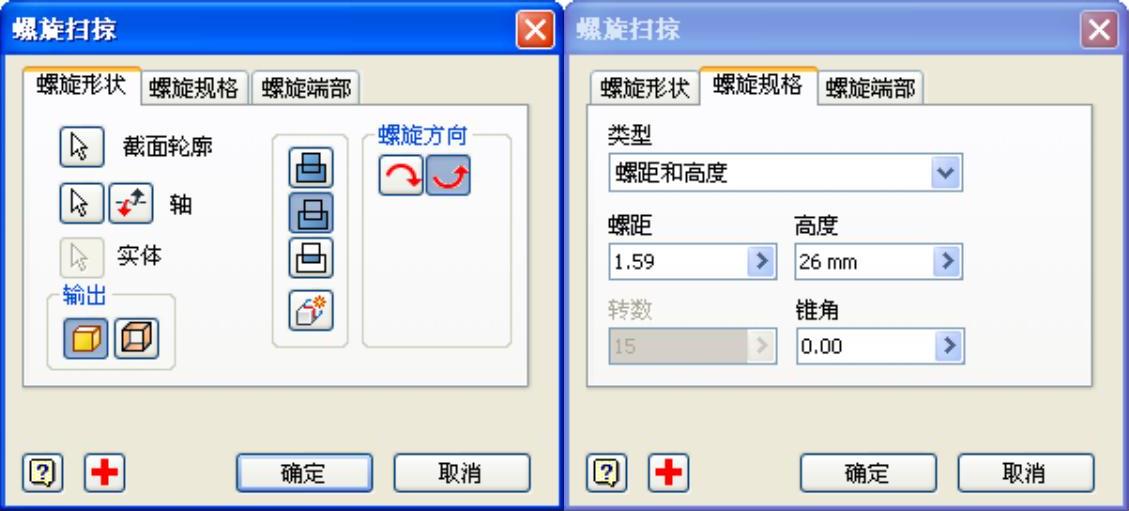

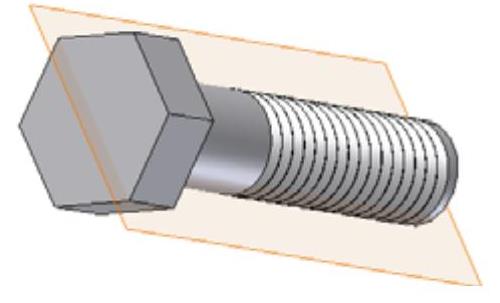

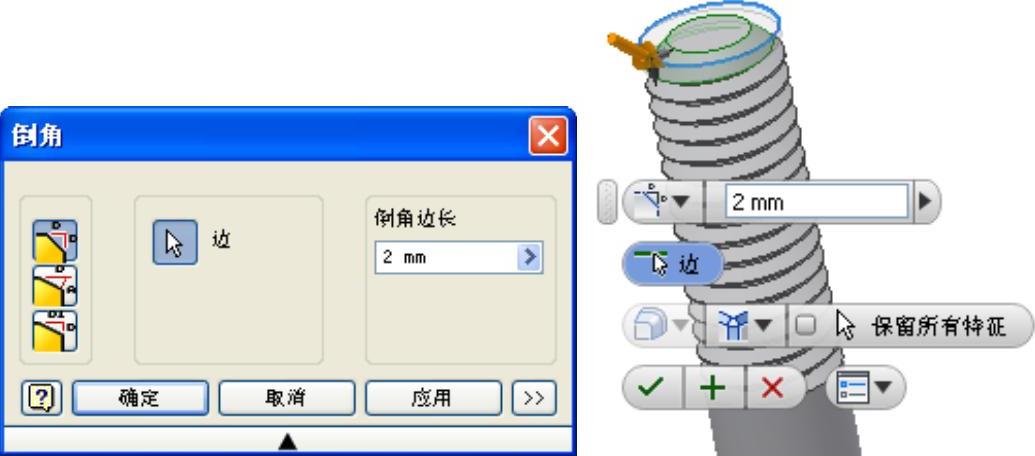

单击【草图】标签上的【完成草图】工具按钮，退出草图环境，进入零件特征环境下。单击【三维模型】标签栏【创建】面板上的【螺旋扫掠】工具按钮，打开【螺旋扫掠】对话框，选择图6-56中的三角形作为截面轮廓，选择螺栓的中心直线作为旋转轴，在布尔操作选项中选择【求差】选项，螺旋方向为默认的【左旋】方向即可。在【螺旋规格】选项卡中，设定如图6-57所示。单击【确定】按钮完成螺旋扫掠，如图6-58所示。
