3.3.5  显示与编辑定位特征

3.3.5 显示与编辑定位特征

定位特征创建以后，在左侧的浏览器中会显示出定位特征的符号，在这个符号上单击右键，则打开【关联】菜单如图3-26所示。定位特征的显示与编辑操作主要通过【右键】菜单中提供的选项进行。下面以工作平面为例，说明如何显示和编辑工作平面。

1.显示工作平面

当新建了一个定位特征如工作平面后，这个特征是可见的。但是如果在绘图区域内建立了很多工作平面或工作轴等，而使得绘图区域杂乱，或不想显示这些辅助的定位特征时，可选择将其隐藏。如果要设置一个工作平面为不可见，可在浏览器中右键单击该工作平面符号，在右键菜单中去掉【可见性】选项前面的勾号即可，这时浏览器中的工作平面符号变成灰色的。如果要重新显示该工作平面，选中【可见性】项即可。

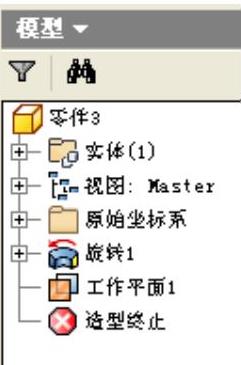

图3-25 浏览器中的工作平面符号

图3-26 定位特征的右键关联菜单

2.编辑工作平面

如果要改变工作平面的定义尺寸，可在【右键】菜单中选择【编辑尺寸】选项，打开【编辑尺寸】对话框，输入新的尺寸数值然后单击右面的勾号即可。

如果现有的工作平面不符合设计的需求，则需要进行重新定义。选择【右键】菜单中的【重定义特征】选项即可。这时候已有的工作平面将会消失，可重新选择几何要素以建立新的工组平面。

如果要删除一个工作平面，可选择【右键】菜单中的【删除】项，则工作平面即被删除。

对于其他的定位特征如工作轴和工作点，可进行的显示和编辑操作与对工作平面进行的操作类似，故不再赘述。
