5.1.4  斜视图

当零件的某个表面与基本投影面有一定的夹角时，在基本视图上就无法反映该部分的真实形状，如图5-11中零件的斜面部分。这时可以改变投影的方向，沿着与斜面部分垂直的方向投影，那么就可以得到能够反映斜面部分真实形状的视图，如图5-12所示。

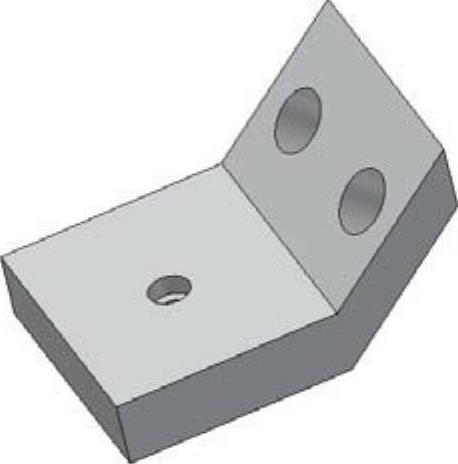

图5-11 具有斜面的零件

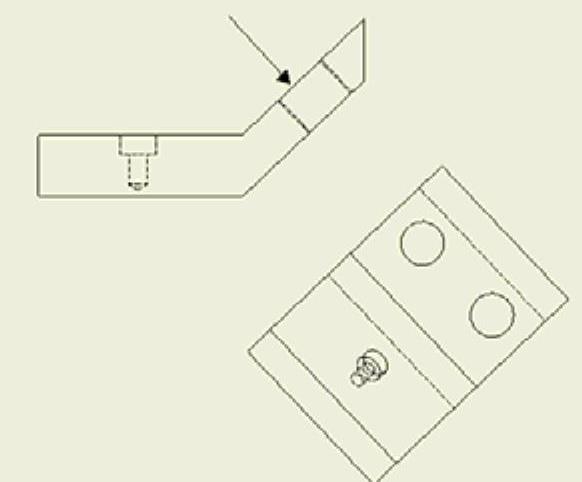

图5-12 零件的斜视图

可以从父视图中的一条边或直线投影来放置斜视图，得到的视图将与父视图在投影方向上对齐。创建斜视图的一般步骤是：

（1）要创建斜视图，当前图纸上必须有一个已经存在的视图，单击【放置视图】标签栏【创建】面板上的【斜视图】工具按钮，选择一个基础视图，然后会打开【斜视图】对话框，如图5-13所示。

（2）在【斜视图】对话框中，指定视图的名称和比例等基本参数以及显示方式。

（3）此时鼠标指针旁边出现一条直线标志，选择垂直于投影方向的平面内的任意一条直线，此时移动鼠标则出现斜视图的预览。

（4）在合适的位置上单击左键，或者单击【斜视图】对话框中的【确定】按钮，则斜视图被创建。

斜视图的编辑与前面所讲述的投影视图、基础视图的的编辑方法是一样的，这里不再赘述。
