2.4.1  点与曲线

2.4.1 点与曲线

在Inventor中可利用点和曲线工具方便快捷地创建点、直线和样条曲线。

（1）单击【草图】标签栏【绘制】面板上的【点】工具按钮，然后在绘图区域内任意处单击左键，则单击处就会出现一个点。

（2）如果要继续绘制点，可在要创建点的位置再次单击左键，要结束绘制可单击右键，在打开的【关联】菜单中选择【取消】选项即可。

（3）如果要创建直线，单击【草图】标签栏【绘制】面板的【直线】工具按钮，然后在绘图区域内某一位置单击左键，然后到另外一个位置单击左键，则在两次单击的点的位置之间会出现一条直线，此时可从右键菜单中选择【取消】选项或按下Esc键，直线绘制完成，也可选择【重启动】选项以接着绘制另外的直线，否则继续绘制，将绘制出首尾相连的折线，如图2-6所示。

（4）如果要绘制样条曲线，单击【草图】标签栏【绘制】面板的【样条曲线】工具按钮，通过在绘图区域内单击左键即可绘制样条曲线，如图2-7所示。

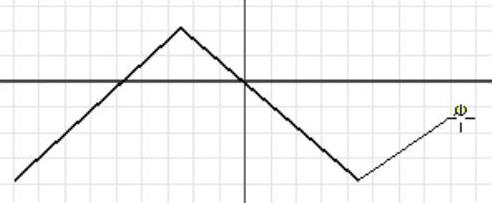

图2-6 绘制首尾相连的直线

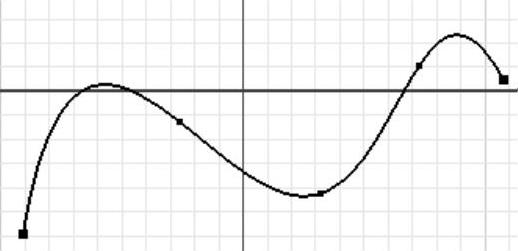

图2-7 绘制样条曲线

（5）直线工具并不仅仅限于绘制直线，它还可创建与几何图元相切或垂直的圆弧。如图2-8所示，首先移动鼠标到直线的一个端点，然后按住左键，在要创建圆弧的方向上拖动鼠标，即可创建圆弧。

需要指出的是，在绘制草图图形时，Inventor提供即时捕捉功能。如在绘制点或直线的时，如果鼠标落在了某一个点或直线的端点上，鼠标形状会发生改变，同时在被捕捉点上出现一个绿色的亮点，如图2-9所示。

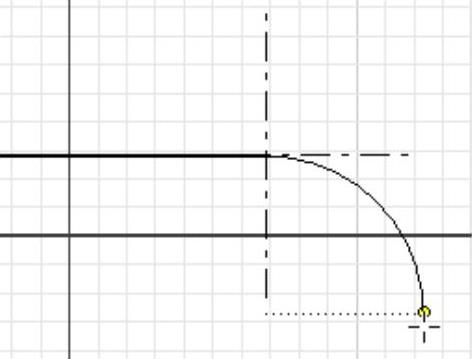

图2-8 利用直线工具创建圆弧

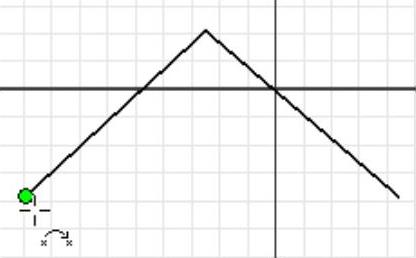

图2-9 绘图点自动捕捉
