11.2.2 检查静态干涉

创建剖视图只能够直观的观察零部件之间是否存在干涉，干涉体积很小超出人眼观察范围，或者剖视图无法全面的观察干涉部分时，可以利用Inventor提供的干涉检查工具来定量的检测干涉，注意该工具只能够检查静止状态的零部件之间的干涉。

下面利用干涉检查工具来检查箱盖与通气器之间是否存在干涉。

（1）单击【检验】标签栏【干涉】面板上【干涉检查】选项，打开“干涉检查”对话框。

（2）选择通气器零件位选择集1，选择箱盖零件位选择集2，单击【确定】按钮完成干涉检查。

（3）可以检测到干涉，打开的“检测到干涉”对话框，如图11-13所示，在该对话框中显示了发生干涉的零件为通气器和箱盖，以及干涉部分的体积和质心等。同时，在部件中干涉的部分以红色显示，见图11-13。

注意

虽然这里检测到了零件之间的干涉，但是并不是说明零件的设计有问题，发生干涉的是零件之间的螺纹装配部分，由于在Inventor中的螺纹是通过贴图方式显示而不是真正的螺纹，所以即使零件螺纹连接部分的尺寸设计完全正确，也会检测到干涉，这时候将其忽略即可。

（4）如果要检测大齿轮与箱体之间是否存在干涉，可以选择大齿轮和箱体分别作为选择集1和选择集2，这时候检测不到任何干涉，系统会打开对话框告知没有检测到干涉，如图11-14所示。

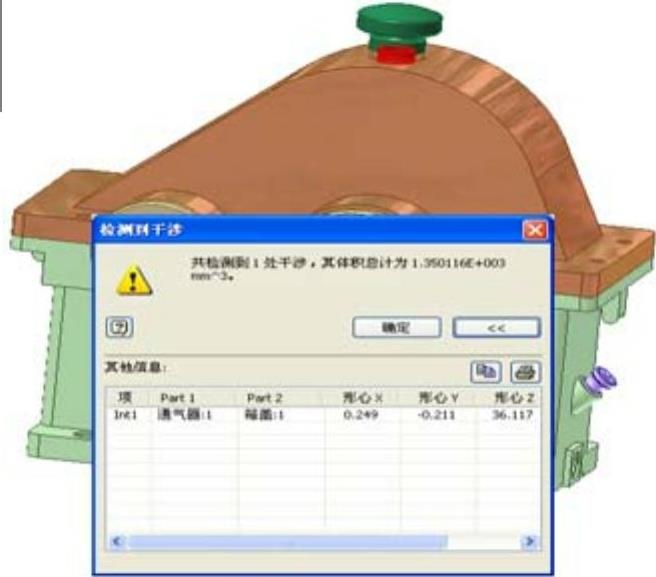

图11-13 “检测到干涉”对话框

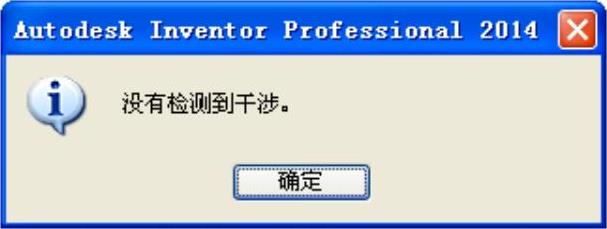

图11-14 没有检测到干涉时的对话框
