7.1.3 操作步骤

新建文件

运行Inventor，单击【快速入门】标签栏【启动】面板上的【新建】工具按钮，在打开的“打开”对话框中选择【Standard.ipt】选项，新建一个零件文件，命名为“传动轴.ipt”。新建文件后，在默认情况下，进入系统自动建立的草图中。如果要自己新建草图，可以首先退出草图环境，然后选择原始坐标系中的一个平面，或者其他现有平面以新建草图。这里我们选择在原始坐标系的XY平面新建草图。

建立旋转草图

可以看到传动轴的主体部分是一个回转体，在Inventor中，所有的回转体零件都可以通过旋转的方法来创建。这里也用旋转方法创建传动轴的主体。

首先应该建立旋转的草图截面轮廓。单击【草图】标签栏【绘图】面板的【直线】工具按钮，绘制如图7-3所示的截面轮廓，并使用【尺寸】工具对其进行尺寸标注，如图7-3所示。

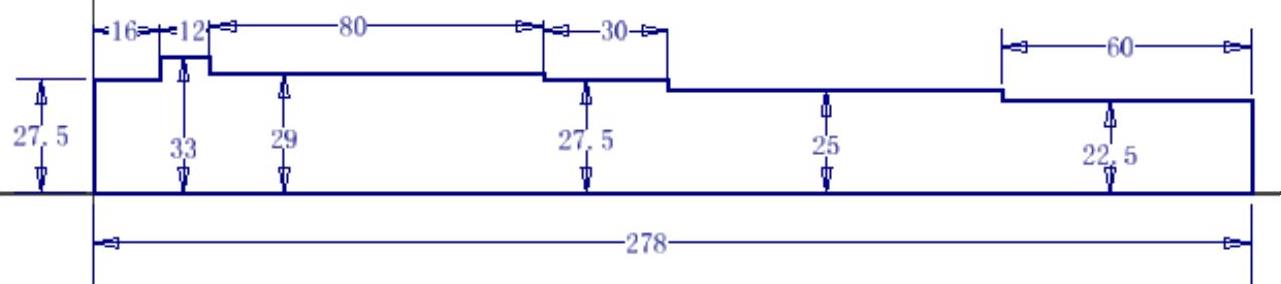

图7-3 旋转的草图

旋转生成传动轴的主体

单击【草图】标签上的【完成草图】工具按钮，退出草图环境，进入零件特征环境。单击【三维模型】标签栏【创建】面板上的【旋转】工具按钮，打开“旋转”对话框，选择如图7-4中所示的图形作为截面轮廓，选择长度标注为278的直线作为旋转轴，单击【确定】按钮完成传动轴主体的创建，如图7-5所示。

添加圆角和倒角特征

传动轴的台阶处由于有尺寸的突变，容易引起应力集中现象，因此需要添加圆角特征。另外需要在其两端添加倒角特征，以便于后期装配时容易装入孔类零件，如齿轮。

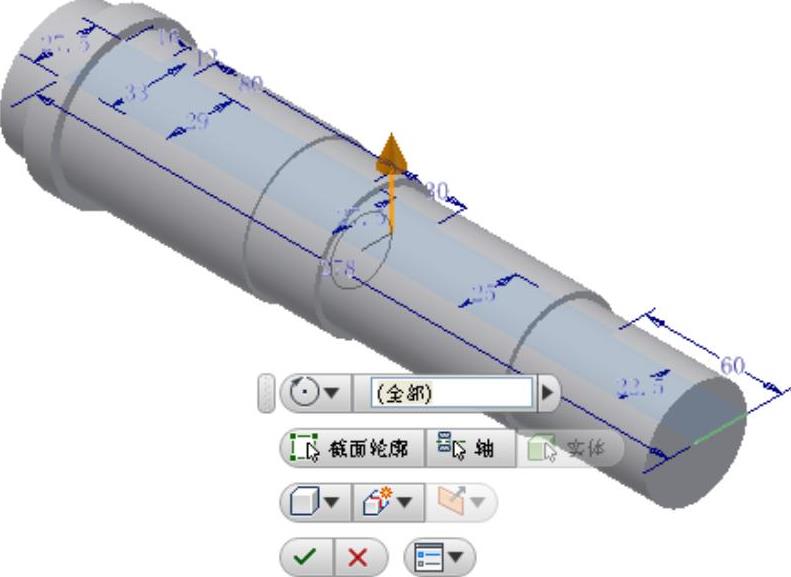

图7-4 旋转示意图

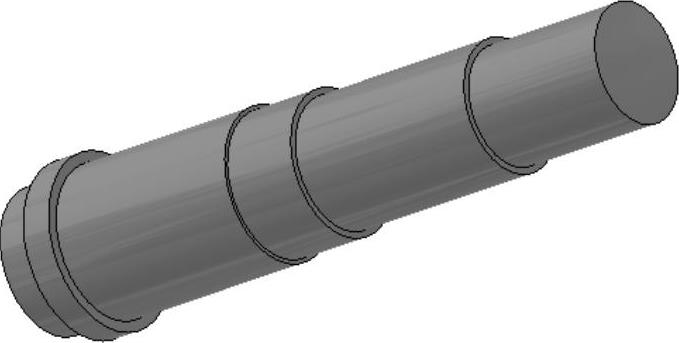

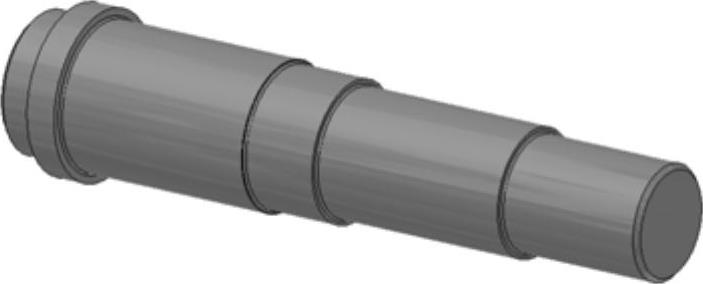

图7-5 传动轴主体

单击【三维模型】标签栏【修改】面板上的【圆角】工具按钮，打开“圆角”对话框，选择传动轴的4处台阶处的5个尺寸突变处，圆角半径设定为1，倒圆角示意图如图7-6中所示，单击【确定】按钮完成圆角的创建。

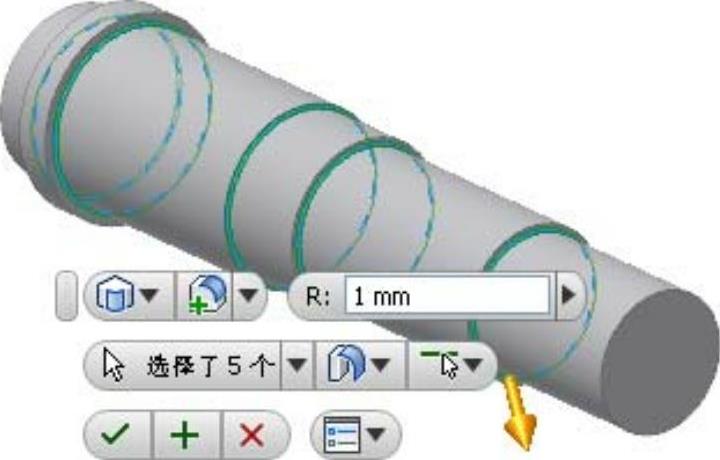

图7-6 倒圆角示意图

单击【三维模型】标签栏【修改】面板上的【倒角】工具按钮，打开“倒角”对话框，选择传动轴两端的圆形边线为倒角边，倒角方式为【倒角边长】，设置倒角边长为2。单击【确定】按钮完成倒角特征。添加了倒角和圆角特征的传动轴如图7-7所示。

图7-7 添加了倒角和圆角特征的传动轴

建立第一个键槽拉伸草图

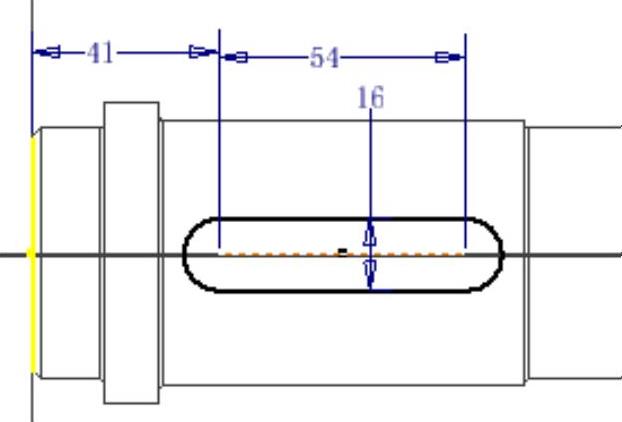

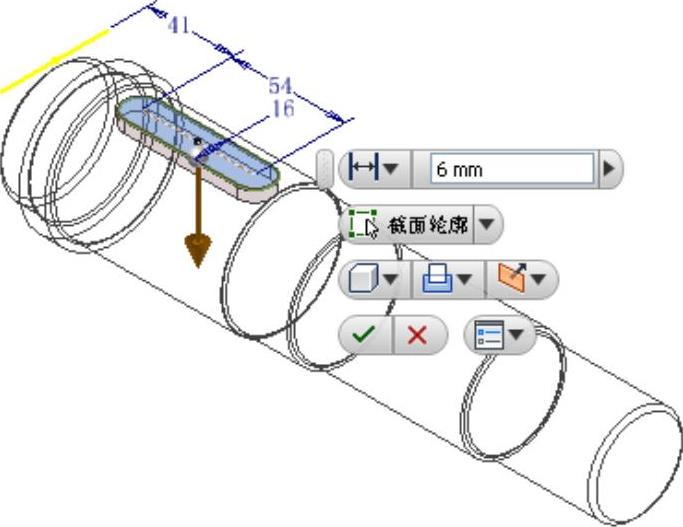

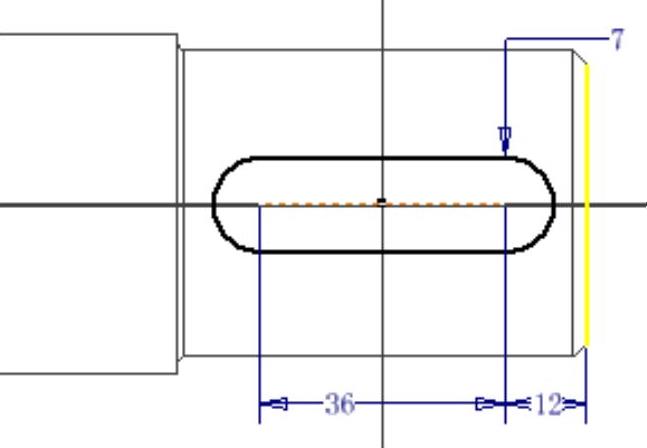

传动轴上的两个键槽都可以利用拉伸切削方式来造型。在进行拉伸之前首先应该建立拉伸的草图，因为拉伸是基于草图的特征。首先看一下直径为58的传动轴部分的键槽的草图是如何建立的。

草图平面的选择十分重要。在这里，将草图平面选择在与圆柱面相切的位置上。单击【三维模型】标签栏【定位特征】面板上的【工作平面】工具按钮，创建用来建立草图的辅助工作平面。由于在步骤1中选择了原始坐标系的XY平面作为旋转的草图所在平面，因此可以借助原始坐标平面来创建工作平面。

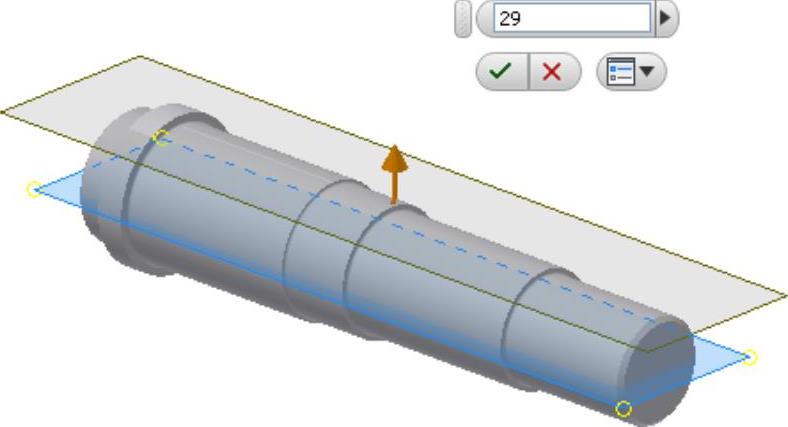

选择【工作平面】工具以后，在浏览器中的【原始坐标系】文件夹下选择【XY平面】，则此时工作区域内的XY平面上出现一个工作平面的预览，在该预览平面上按住左键然后拖动，会打开“偏移”对话框显示要建立的工作平面相对原始平面（这里是XY平面）的偏移距离，输入偏移距离为29，则创建的工作平面恰好与轴的圆柱面相切，单击按钮，则创建工作平面，如图7-8所示。
