4.3.8  编辑约束

当装配约束不符合实际的设计要求时，就需要更改，在Inventor中可以快速的修改装配约束。首先选择浏览器中的某个装配约束，单击右键，在打开菜单中选择【编辑】选项，打开如图4-30所示的【编辑约束】对话框。用户可以通过重新定义装配约束的每一个要素来进行对应的修改，如重新选择零部件，重新定义运动方式和偏移量等。

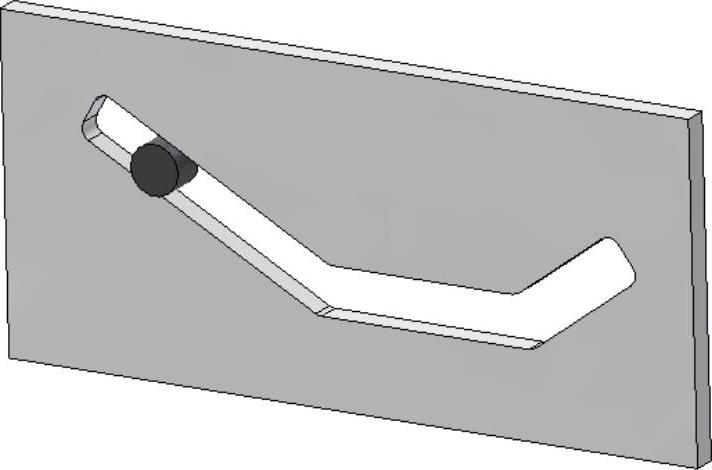

图4-28 过渡约束范例

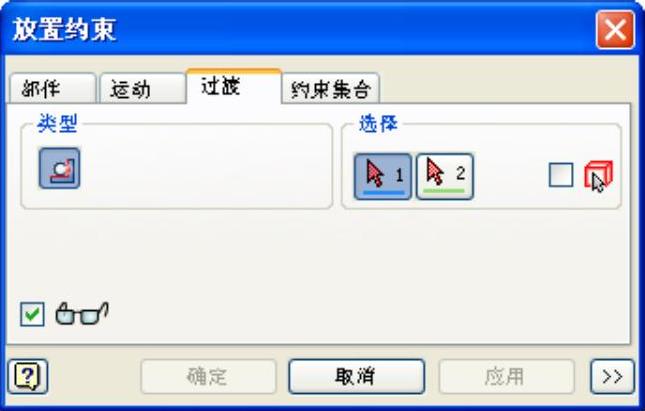

图4-29 “过渡”选项卡

（1）如果要快速的修改装配约束的偏移量，可以选择右键菜单中的【修改】选项，打开【编辑尺寸】对话框，用户可以输入新的偏移量数值即可。

（2）如果要使某个约束不再有效，可以选择右键菜单中的【抑制】选项，此时装配约束被抑制，浏览器中的装配图标变成灰色。要解除抑制，可以再次选择右键菜单中的【抑制】选项将其前面的勾号去除即可。

（3）如果约束策略或设计需求改变，也可以删除某个约束，以解除约束或者添加新的约束，选择右键菜单中的【删除】选项即可将约束完全删除。

（4）也可以重命名装配约束，选中对应的约束上，然后再单击该约束，即可以进行重命名。在实际的设计应用中，可以给约束取一个易于辨别和查找的名称，以防止部件中存在大量的装配约束时无法快速查找约束。

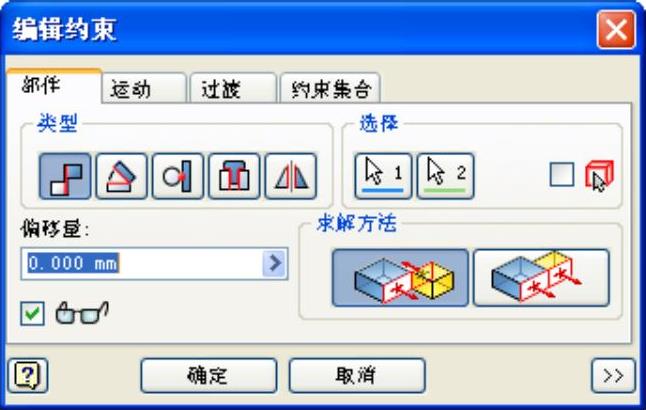

图4-30“编辑约束”对话框
