2.7  草图几何约束

在草图的几何图元绘制完毕以后，往往需要对草图进行约束，如约束两条直线平行或垂直，约束两个圆同心等。

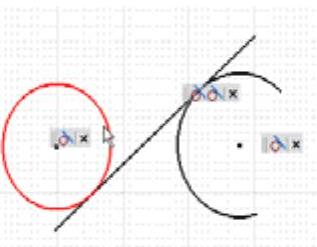

约束的目的就是保持图元之间的某种固定关系，这种关系不受到被约束对象的尺寸或位置因素的影响。如在设计开始时绘制一条直线和一个圆始终相切，但是如果圆的尺寸或位置在设计过程中发生改变的时候，这种相切关系不会自动维持，但是如果给直线和圆添加了相切约束的话，无论圆的尺寸和位置怎么改变，这种相切关系会始终维持下去。

这里介绍一下自由度的概念，比如画一个圆，只要确定了圆心和直径，圆就被完全约束了，所以圆有两个自由度；矩形也有两个自由度，长度和宽度。在草图中，如果通过施加约束和标注尺寸消除了全部自由度，就称作草图被完全约束了。如果草图存在被约束的自由度，就称该草图为欠约束的草图。在Inventor中，允许欠约束的草图存在，但是不允许一幅草图过约束。欠约束的草图可用于自适应零件的设计创建。

Inventor一共提供了12种几何约束工具，如图2-51所示。

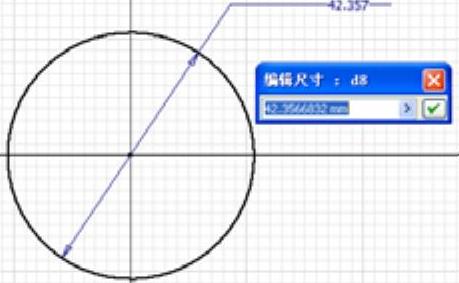

图2-50 “编辑尺寸”对话框

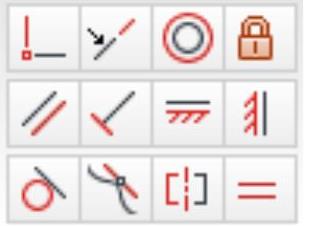

图2-51 几何约束工具
