11.1.1 添加齿轮间的运动约束

齿轮是运动零件，可以为其添加运动约束，这样当一个齿轮发生运动时，另外一个齿轮也会按照一定的传动比随之运动。

要为一对齿轮添加运动约束，步骤如下：

（1）单击【装配】标签栏【位置】面板上的【约束】工具按钮，打开“放置约束”对话框，选择其中的【运动】选项卡，如图11-1所示。

（2）将运动类型设置为【转动】，然后选择两个齿轮轴，齿轮轴上出现中心轴线标志和旋转方向标志，如图11-2所示。

（3）指定所需要的传动比，默认为1。

（4）在【方式】选项中，选择【前进】或者【反向】选项来确定运动的方向。

（5）单击【确定】按钮以完成运动约束，此时就已经建立了齿轮之间的运动约束关系。

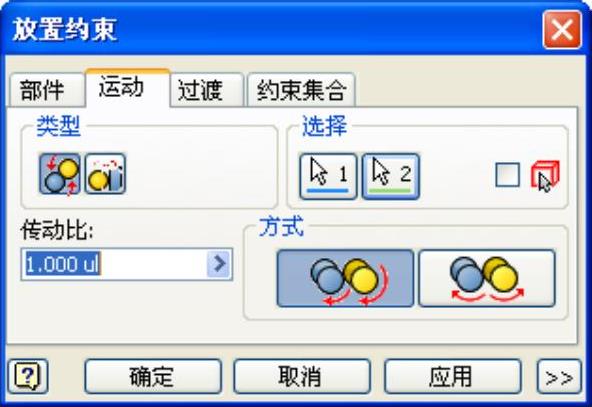

图11-1 “运动”选项卡

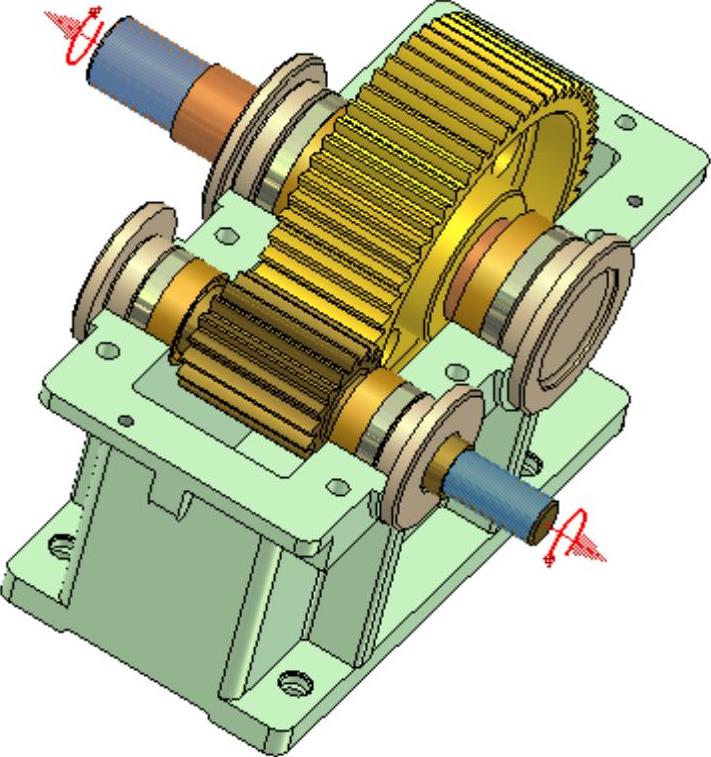

图11-2 运动约束示意图

这时候可以用鼠标拖动大齿轮或者小齿轮转动，可以看到大小齿轮此刻按照所设定的传动比和运动方向同时转动。

注意

驱动约束对于运动约束来说是不可用的，如果在浏览器中的运动约束图标上单击右键，打开菜单中的“驱动约束”选项是灰色的。所以，在Inventor中，想建立一个运动约束然后利用驱动约束来驱动它是不可能实现的。
