12.3.3 爆炸图创建
爆炸图是在表达视图基础上生成的二维工程图，它可以很好的反映部件的装配结构。在当前的生产条件下，由于很多企业不可能在车间安装显示器终端来播放产品的装配过程，还是需要使用工装卡片来指导工人的生产，所以，爆炸图能够很好地发挥自己的作用。下面，我们一步一步的来学习一下爆炸图的创建过程。
减速器部件的爆炸图文件位于光盘中的“\减速器”目录下，文件名为“爆炸图.idw”。
创建基本的爆炸图形
运行Inventor，单击【快速入门】标签栏【启动】面板上的【新建】工具按钮
，在打开的“打开”对话框中选择【Standard.idw】模板，单击【确定】按钮新建一个工程图文件，并将文件保存为“减速器爆炸图.idw”。
单击【放置视图】标签栏【创建】面板上的【基础视图】工具按钮

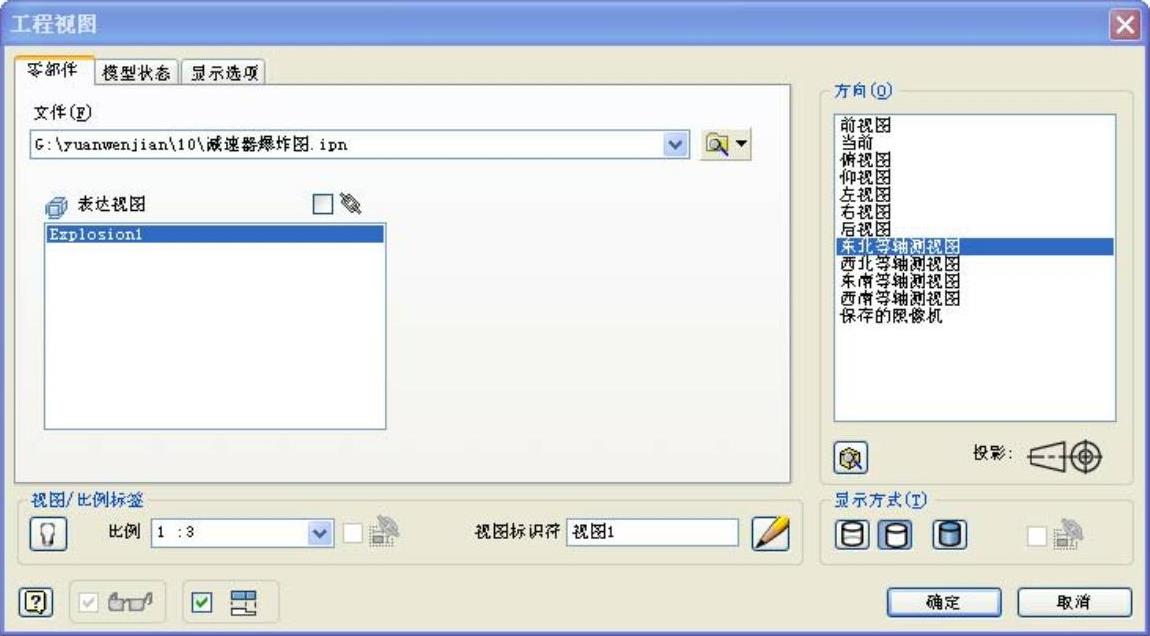

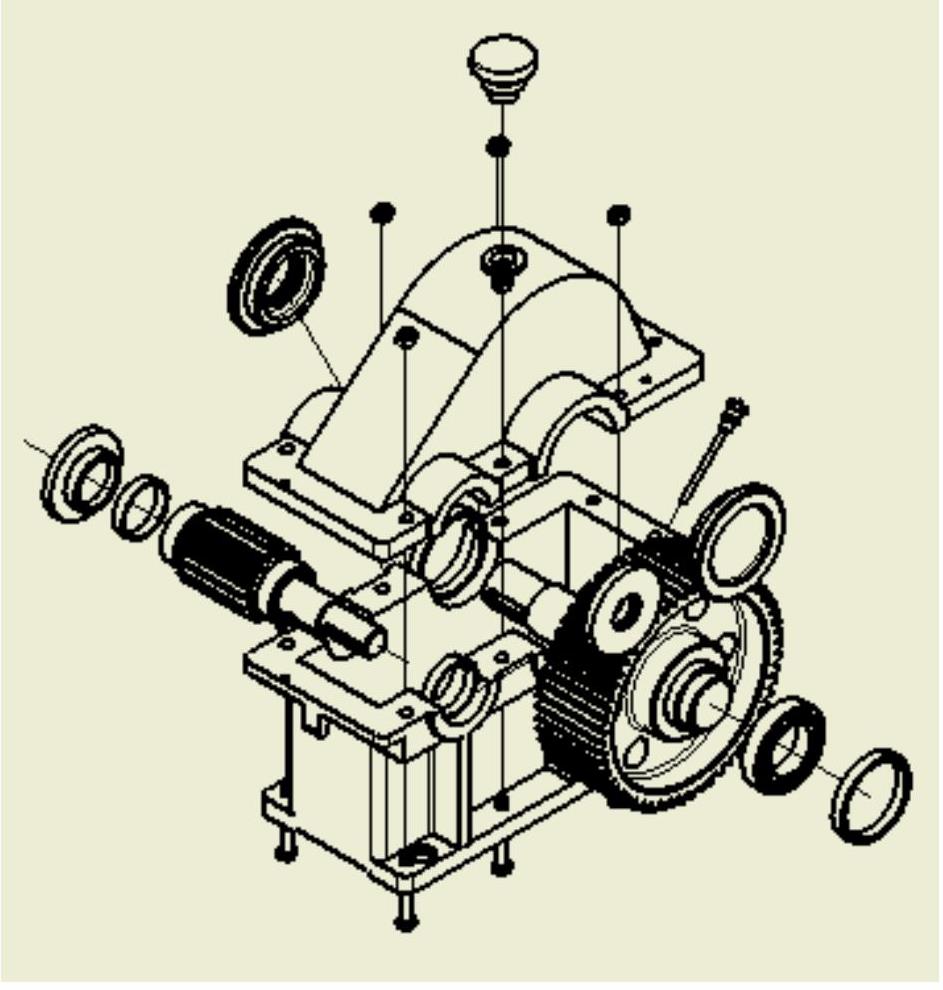

，打开“工程视图”对话框，在【文件】选项中选择减速器的表达视图文件“减速器表达视图.ipn”，其他设置如图12-86所示“工程视图”对话框。单击【确定】按钮完成爆炸图基本图形的创建，如图12-87所示。
图12-86 “工程视图”对话框
添加引出序号和明细表

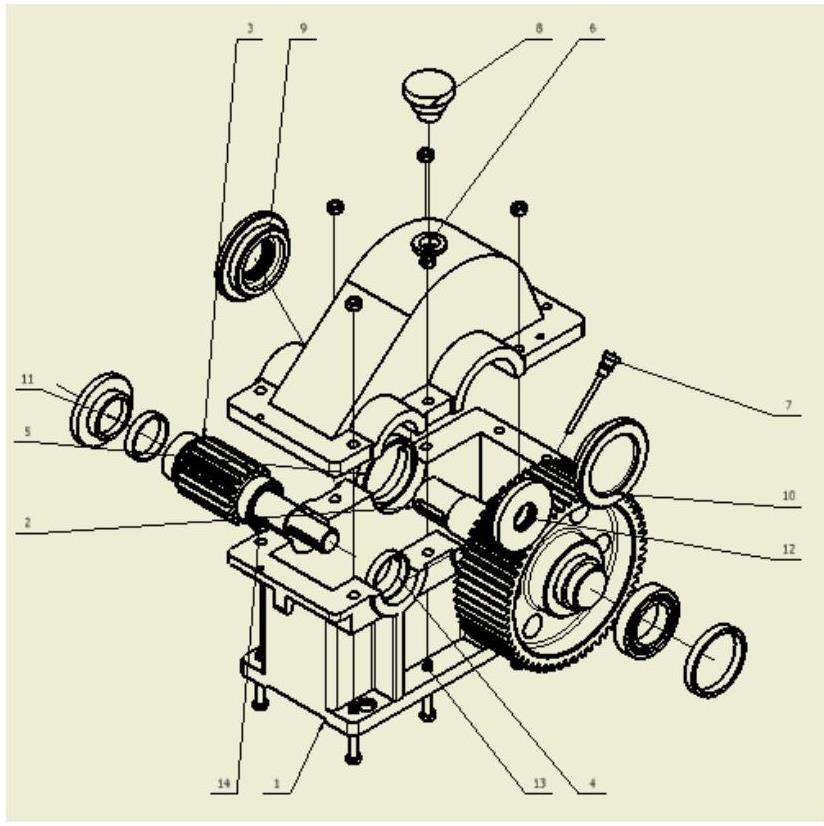

添加引出序号和明细表可以更加清晰的表现部件中的零件信息。可以选择利用【引出序号】工具手工为每一个零部件添加引出序号，也可以选择【自动引出序号】工具自动为所有零部件创建引出序号。利用【自动引出序号】工具为爆炸图添加零件编号，如图12-88所示。可以修改引出序号的具体编号，以使得编号的排列遵循一定的标准。
图12-87 爆炸图基本图形
单击【标注】标签栏【表格】面板上的【明细栏】工具按钮

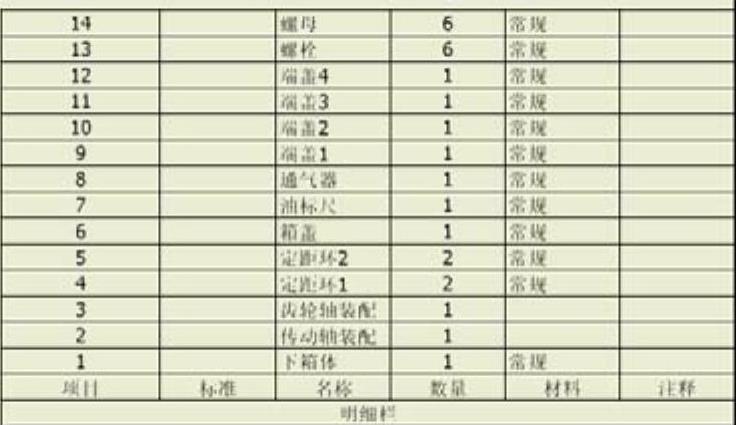

，创建部件的零部件明细表，如图12-89所示。

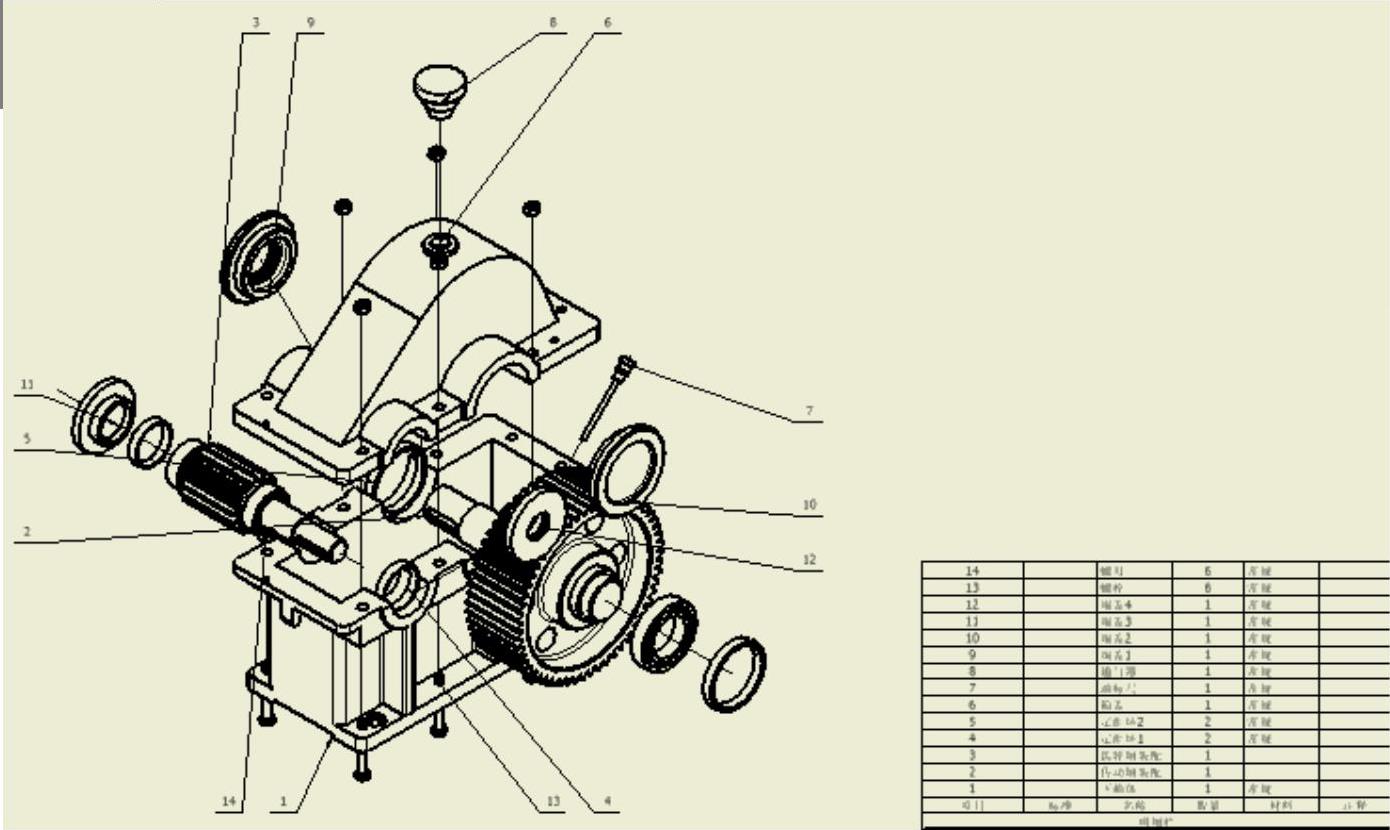

另外，如果有必要的话可以选择文本工具填写标题栏中的相关信息。此时，爆炸图已经全部创建完毕，如图12-90所示。
图12-88 为爆炸图添加零件编号
图12-89 爆炸图的明细表
图12-90 创建完毕的爆炸图
