4.2.1 垂直接地极对单根水平接地极接地电阻的影响
在间距相等的情况下，沿直线布置的多根垂直接地极之间屏蔽最小；而沿直线布置时，垂直接地极与水平接地极之间的屏蔽也最小。一般要求，垂直接地极间距不应小于其长度的两倍，以尽可能减少屏蔽。因而，考虑如下垂直接地极降阻效果最佳（最不易受屏蔽）的一类情况：

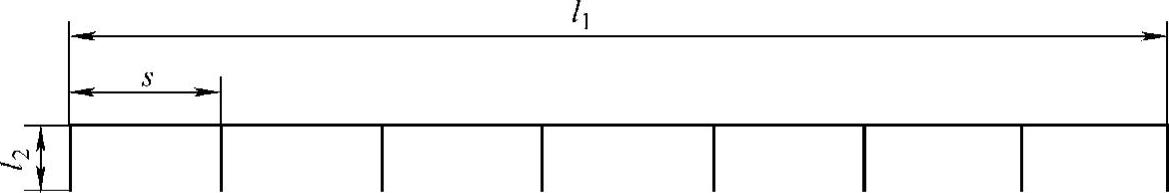

长度l2=1.5m的垂直接地极沿直线等间距布置，每两根之间间隔s=3m，与一水平接地极并联，如图4-8所示。
图4-8 水平、垂直联合接地极
参照本书第2章，水平接地极计算公式如下：
单根垂直接地极计算公式如下：
参照解广润编著的《电力系统接地技术》，n根垂直接地极并联接地电阻值计算公式如下：
式中 s——垂直接地极间距（m）。
垂直接地极与水平接地极并联公式如下：
式中 R13——水平接地极与垂直接地极之间的互电阻系数，可用如下公式计算：
现在考虑n=8、l1=21m的情况，水平接地极直径取d1=0.01m，埋深h=0.1m，垂直接地极直径取d2=0.02m，电阻率取ρ=100Ω·m，代入上述公式可得：
单根水平接地极接地电阻值R1=9.40Ω；
单根垂直接地极接地电阻值R2=57.3Ω；
8根垂直接地极并联接地电阻值R3=9.44Ω，效果与水平接地极相当；
可8根垂直接地极与水平接地极并联后接地电阻值R0=7.23Ω。
这就是说，在这21m的水平接地极上连接了这8根共计12m的垂直接地极后，接地电阻值下降了23%，但如果直接将水平接地极延长8m，至总长29m，接地电阻值也会下降23%。而且，8m水平接地极材料比垂直接地极便宜得多。
不过需要说明的是，在垂直接地极单根长度和间隔距离不变的情况下，如果垂直接地极根数与水平接地极长度不断变化，则上述降阻效果也会跟着不断变化，如：
n=2，3，4，5，6，7，8…
对应l1=3，6，9，12，15，18，21m…
则相应的垂直接地极的降阻效果变化趋势如图4-9所示。

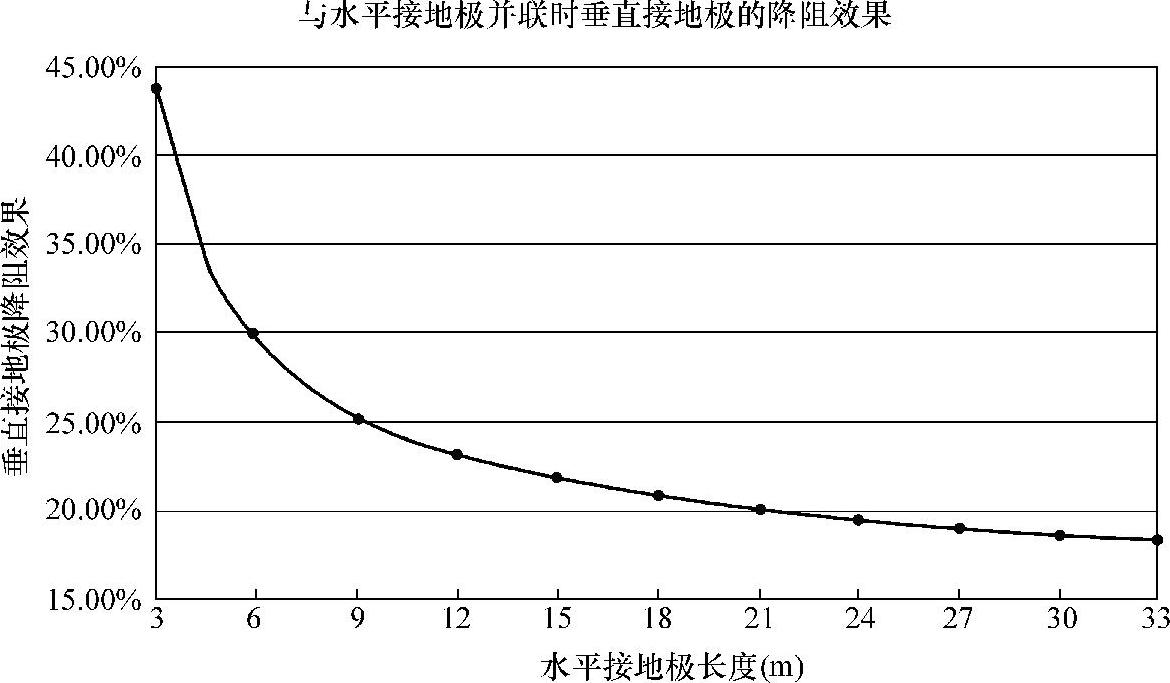

图4-9 随水平接地极长度变化3m间距布置长1.5m的垂直接地极的降阻效果
因此，短垂直接地极降阻效果偏低，水平接地极越长，越是如此。
像输电线路杆塔接地，当土壤电阻率高达2000Ω·m以上时，单根射线长度一般会达到50m，如果以51m计算，如果此时间隔3m布置一根1.5m长的垂直接地极，那么，则共需布置大概18根垂直接地极，总长36m，降阻效果为19.01%，如果不用垂直接地极，将水平接地极延长15m，至总长66m，也能达到相应降阻效果。故而，在电阻率高达数千的高电阻率区，一般都是依靠水平接地极使接地电阻降至目标值。
少打深钻降阻效果更好
这里需要说明的是，如果采用2.5m长的垂直接地极，效果会较长为1.5m的略为增强。在垂直接地极总长一定的情况下，如根数越少，单根垂直接地极越长，受水平接地极屏蔽越少，降阻效果则越强。
现考虑如下情况：水平接地极长l1=50m不变，直径d1=0.01m，埋深h=0.1m，垂直接地极长总长为l2n2=30m，半径仍是0.01m。则单根垂直接地极长度不断发生变化时，其对水平接地极降阻效果也随之变化见表4-3。

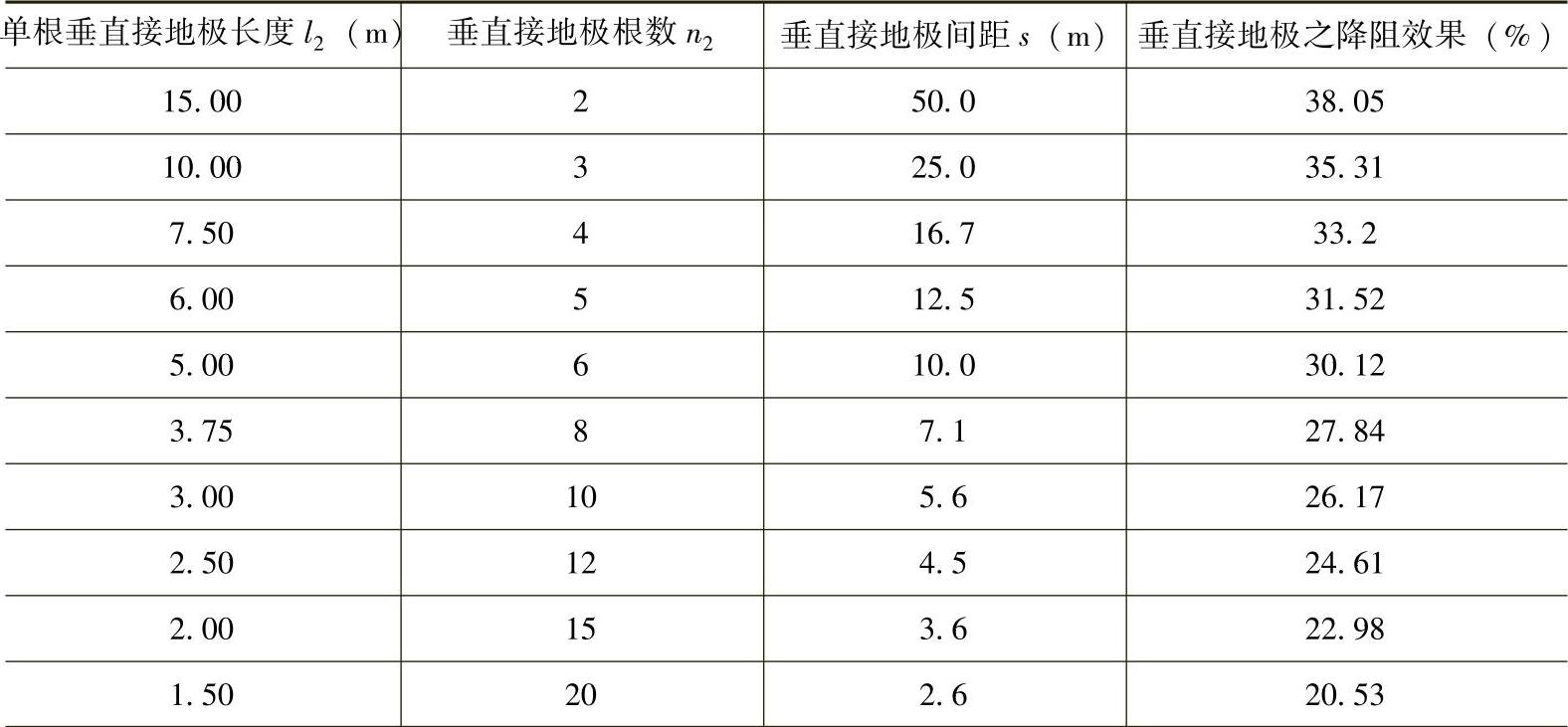

表4-3 垂直接地极单根长度和数量对水平接地极降阻效果
