5.3  垂直接地极

原则上，我们应尽量避免垂直接地极与水平接地极联合使用，因为更容易被屏蔽。可若仅依靠水平接地极无法成功降阻，那么还得考虑垂直接地极。读者可参考本书第4章有关垂直接地极的一些计算结果，见表5-3。

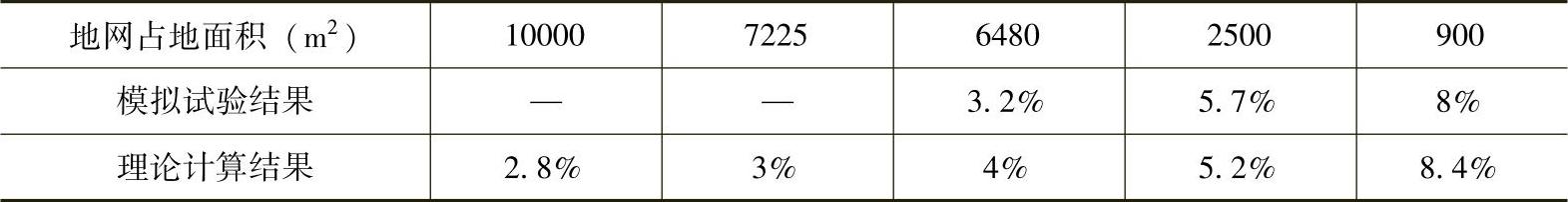

表5-3 2.5m长垂直接地极的降阻效果

这可是在地网下方打满垂直接地的效果，换而言之，在地网周围布置一圈短垂直接地极，效果几乎不值一提，地网越大，效果越低。

因此，垂直接地极应尽可能地长，水平地网越大，越是如此！

不过，非常遗憾的是，长垂直接地极不好打，难以施工。在实际操作中，小型地网通常只会布置1.5m的垂直接地极。一般地，只有大型地网才会布置2.5m的垂直接地极，这已经被认为是常规施工的极限了。

长垂直接地极是很好，可不具操作性，谁也不可能将一根长达10m的垂直接地极打入土中。

不过注意到这样一则事实，IEEE Std 80—2000《IEEE Guide for Safety in AC Substation Grounding》后面所附的案例中，安装在变电站水平地网边缘的垂直接地极长度一般都是7.5m、9.2m、10m。之所以布置这么长的垂直接地极，除了降阻效果更好外，均压效果也更强，可以更好地保障人身安全。

这就是说，目前布置长垂直接地极的时机已经成熟，事实上，国内已有开始流行的镀铜接地棒可以满足要求。镀铜接地棒单根长1～2m，可顺利打入地中，然后通过连接头续上另一根继续往下打，据说在土壤好的地方最多可深打40m，但如果土质不好，下方有石头，则很难打下去了。

因此，从经济、高效的角度来说，以后应逐渐向长垂直接地极过渡，跟国际先进高效、经济理念接轨。
