12.4.4  网内测量，导致重大隐患

当前一般采取本书参考文献[5]推荐的三极法测量接地电阻值，三极法的“三极”是指图12-5所示的被测接地装置G，测量用的电压极P和电流极C。测量用的电流极C和电压极P离被测接地装置G边缘的距离为d_GC=（4～5）D和d_GP=（0.5～0.6）d_GC，D为被测接地装置的最大对角线长度。

如果在测量工频接地电阻时，d_GC取值（4～5）D有困难，那么当接地装置周围的土壤电阻率较均匀时，d_GC可以取值2D，而d_GP取值D；当接地装置周围的土壤电阻率不均匀时，d_GC可以取值3D，d_GP取值1.7D。

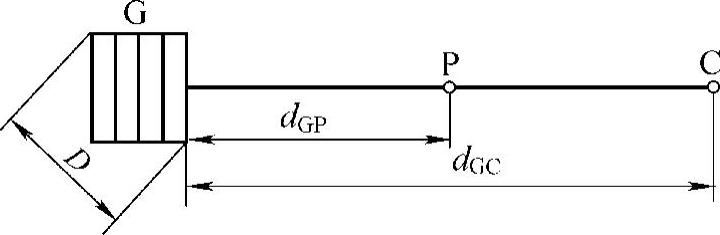

图12-5 三极法测量接地电阻值

上述测量方法在面对一般传统方式接地时没有问题，可对当下南方地区的很多变电站的地下水平扩网方式就有问题了。譬如，80m×80m的水平地网，从边缘斜着深打一段距离，再水平外顶150m，则实际最大对角线长达（150×2+802）m=412m。但目前多忽视了地面下外顶的300m的长度，将最大对角线以（802）m=112m计算。d_GC取448～560m，与实际最大对角线相当，这样显然容易将接地电阻值测小，将大量不合格的变电站测合格，导致重大安全隐患。更为糟糕的是，目前广西、广东等南方地区的变电站接地电阻值实际就是这么测量的。
