5.2 最佳经济、高效接地极形式
其实，本书第4章“接地设计原则”即是从整体直观角度来讨论的，下面就此进一步展开探讨。
第4章曾指出，对电阻率100Ω·m的土壤，可通过表5-1给出的五种形式的接地极将接地电阻值降至0.5Ω。

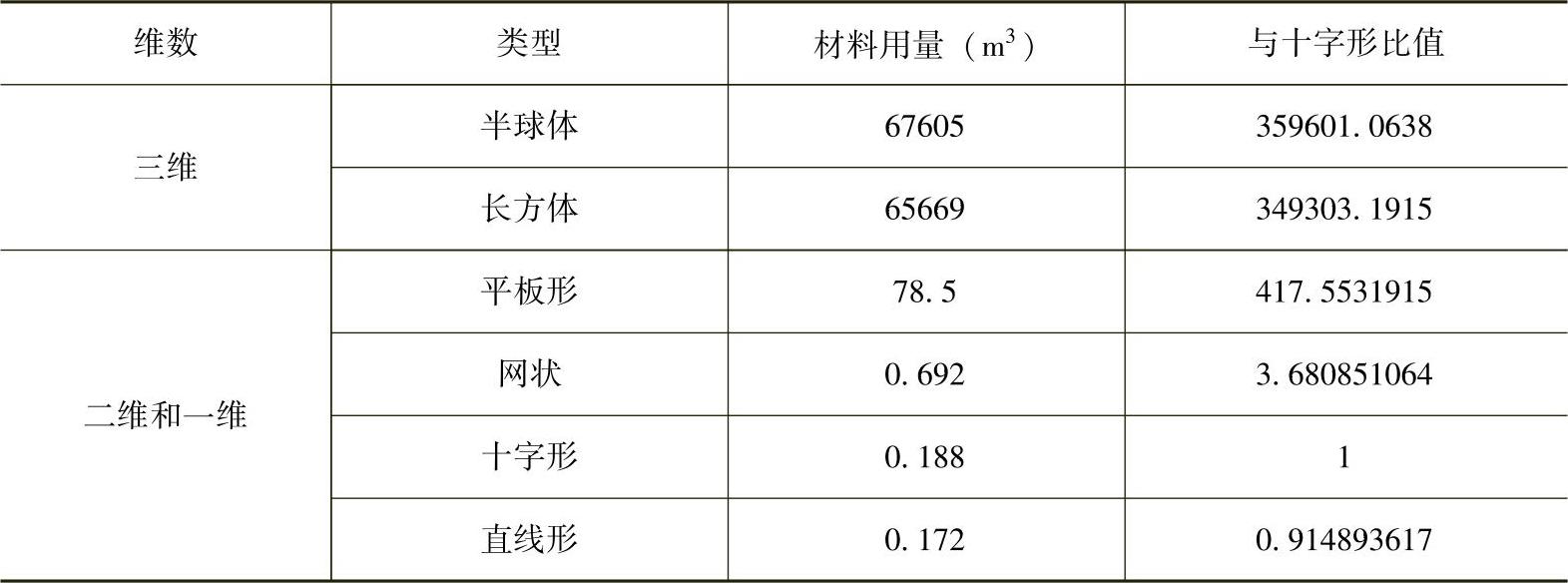

表5-1 降至0.5Ω时所需不同形式接地极的材料对照
注意到，表5-1中放射形（“十字形”和“直线形”）接地极最为经济、高效。下面就此进一步展开讨论，考虑如下8种放射形水平接地极：
当电阻率为2000Ω·m，单根放射形接地极长度为50m，直径为0.01m，埋深为0.6m时，利用式（3-4）计算得到的接地极由1根增加至8根时的接地电阻值分别见表5-2和图5-3。

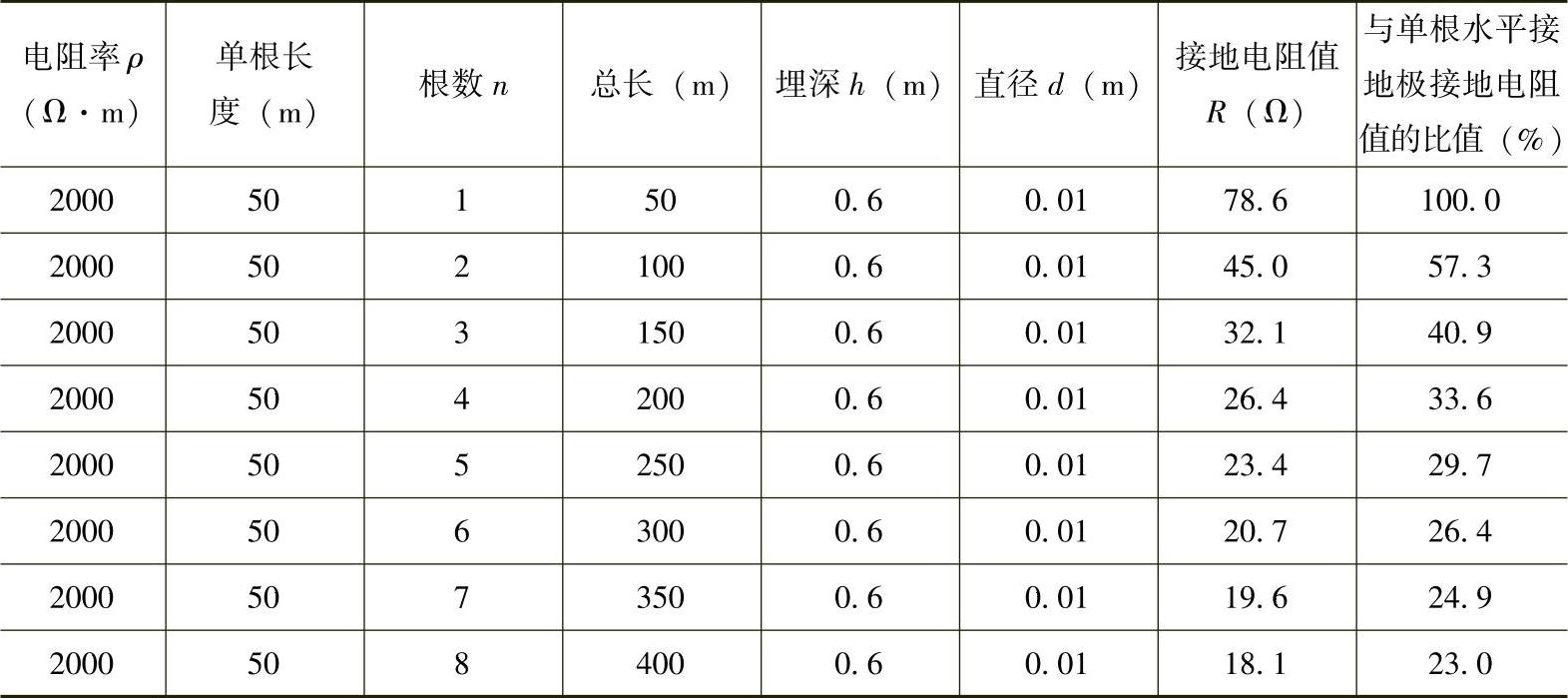

表5-2 1根增加至8根时接地电阻值

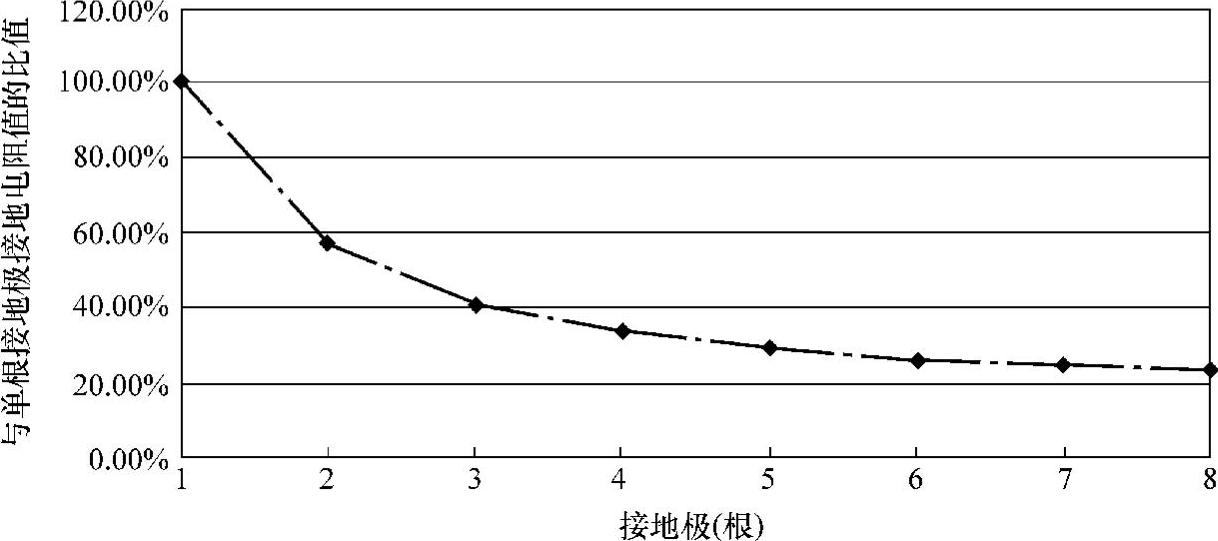

图5-3 1根增加至8根时接地电阻值与单根50m长接地极接地电阻值的比值
由此可见，接地极根数越多，屏蔽得越厉害，降阻效果越发不明显。因此在设计过程中，放射形接地极根数应尽可能地少，一般不宜超过4根。
曾有某变电站，采用了深埋放射形接地极降阻改造接地装置，共布置了10根射线，接地电阻值由原地网的2Ω降至1.2Ω（不过，当放射形接地极增加至8根以后时，接地电阻值几乎没有变化），设计人员问我可有良策进一步降阻？
其实，如果早些看到图5-3、表5-2，该设计人员就不会布置这么多数量的水平接地极了，而会改成4根更长的，接地电阻值就会降至1Ω以下了。将上述8根单根长度50m的放射形水平接地极换成4根单根长度100m放射形水平接地极后，接地电阻值将会由原来的18.1Ω降至14.3Ω，下降了20.9%。
尽管上述道理非常简单，可却堪称接地设计之精髓所在！
在电阻率均匀的情况下，除非能以一根垂直接地极对付过去，否则，放射形接地极必是最经济、高效的接地形式，射线数量越少，越是经济高效。
换而言之，虽然接地形式可以是成千上万种，可只要努力追求极致的经济、高效，那么一般都会归结到上述放射形接地形式上来。
