14.2 关于地网要求
1.“6.2基站地网（YD 5098—2005）”部分摘要如下：
6.2.1 移动基站的主地网应由机房地网、铁塔地网组成，或由机房地网、铁塔地网和变压器地网组成。
6.2.3 铁塔地网应采用40mm×4mm的热镀锌扁钢，将铁塔四个塔脚地基内的金属构件焊接连通，铁塔地网的网格尺寸不应大于3m×3m。
6.2.4 当铁塔位于机房旁边时，应采用40mm×4mm的热镀锌扁钢，在地下将铁塔地网与机房环形接地体焊接连通……
6.2.6 专用电力变压器设置在机房内时外，且距地网边缘40m以内时，应用水平接地体与地网焊接连通。
6.2.7 移动基站所在地区土壤电阻率低于700Ω·m时，基站地网工频接地电阻值宜控制在10Ω以内；当基站土壤电阻率大于700Ω·m时，可不对基站工频接地电阻予以限制，此时地网等效半径应不小于20m，并在地网四角敷设20～30m的辐射形水平接地体。
之后的“条文说明”对6.2.7解释如下：“对少数大地电阻率很高（大于700Ω·m）的基站不限制工频接地电阻值，而要求地网达到雷电最大有效冲击半径20m，并同时提高电源第一级过电压保护和设备端口的保护水平，作为补偿措施”
根据上述要求，可画出其中一种典型的接地网示意图（铁塔内小网格未画出），如图14-1所示。
2.点评
电阻率为700Ω·m时，将机房地网、铁塔地网、变压器地网变成一个不小于1000m2的闭合地网，接地电阻值为
即可满足小于10Ω的要求。
电阻率更低时，随之缩小地网即可。

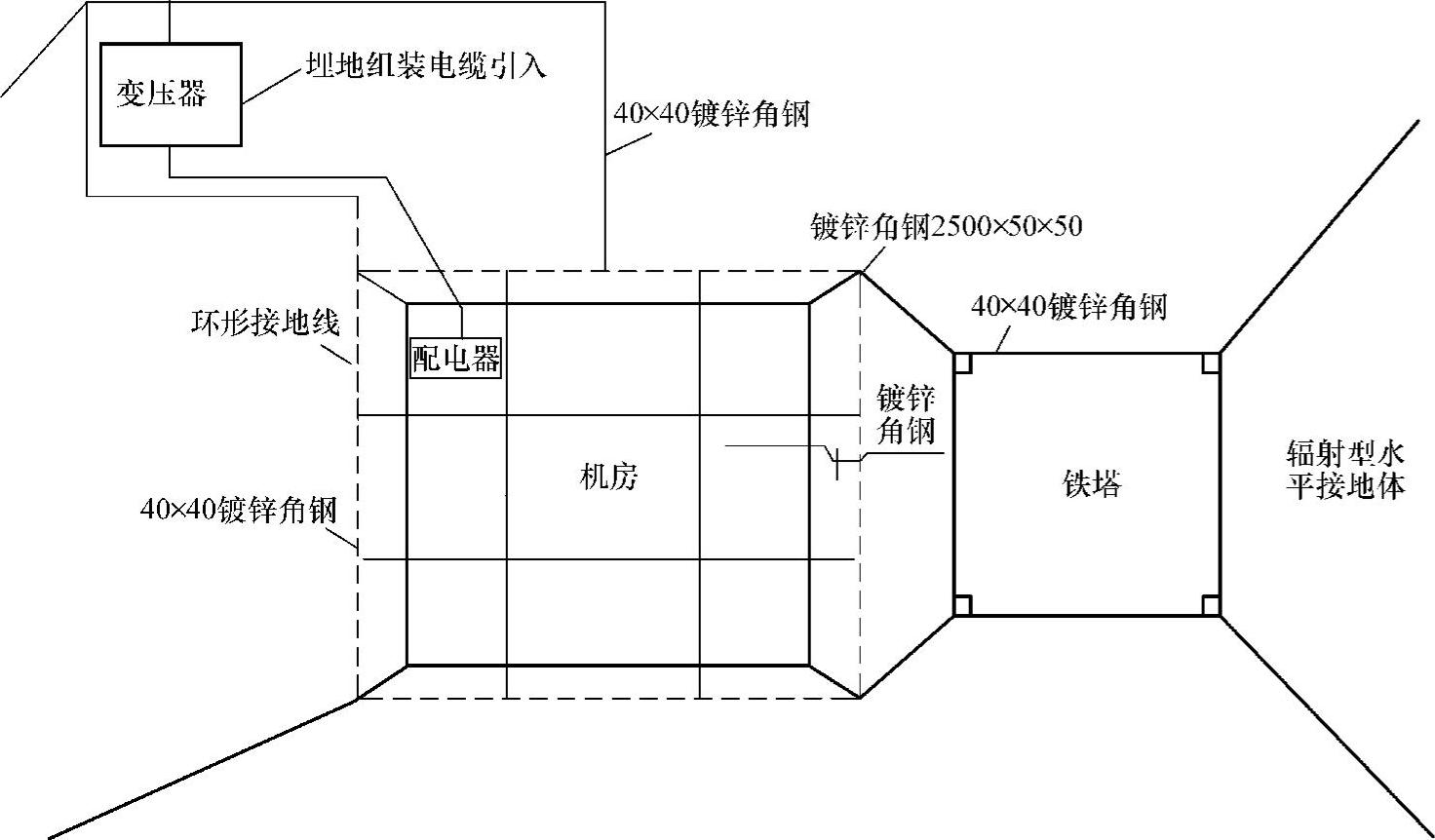

图14-1 通信接地中一种典型的接地网示意图
可当基站土壤电阻率大于700Ω·m时，要求“地网等效半径应不小于20m”，这就相当费解了。
YD 5098—2005第2章“术语”篇列举并详细解释了大量广为人知的名词术语，但对其独创的“地网等效半径”一词却避而不谈，这是很不合理的。
换而言之，对基站土壤电阻率大于700Ω·m的情况，YD 5098—2005提了一个大家都不懂的要求，而且这样的要求还无法解释通。有文献将与地网同等面积的圆半径作为地网等效半径，显然用在这里是解释不通的，否则，还不如要求地网面积不小于（π·202）m2≈1257m2，后者更加直观、易懂。
我们只能将“地网等效半径”理解为后面“条文说明”中的“雷电最大有效冲击半径”。
可问题是“雷电最大有效冲击半径”也是个接地专家普遍看不懂的名词，而“雷电最大有效冲击半径20m”则背离了基本接地常识，只能用有错误来解释了。
从预防冲击雷电流的角度来说，一个基本共识就是，土壤电阻率越高，单根辐射形接地极有效长度就要越长，所以，DL/T 621—1997《交流电气装置的接地》、GB/T 50065—2011《交流电气装置的接地设计规范》要求单根辐射形接地极最大长度符合表14-1所列的规定。

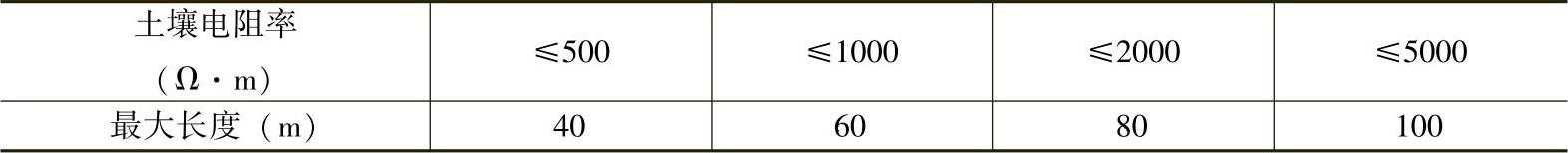

表14-1 单根辐射形接地极最大长度
因此，对于基站地网要求，YD 5098—2005其实所要表达的就是：他们曾用“优化地网面积”改造了部分地网，并获得了短期的成功。这样的成功应该可以推广至全国，至于为什么，他们没法通过接地的专业理论解释清楚。
