3.1.3  性质

3.1.3 性质

电感器的主要性质有“通直阻交”和“阻碍变化的电流”。

1.电感器“通直阻交”性质

电感器的“通直阻交”是指电感器对通过的直流信号阻碍很小，直流信号可以很容易地通过电感器，而交流信号通过时会受到较大的阻碍。

电感器对通过的交流信号有较大的阻碍，这种阻碍称为感抗，感抗用X_L表示，单位是欧（Ω）。电感器的感抗大小与自身的电感量和交流信号的频率有关，感抗大小可以用以下公式计算：

X_L=2πfL

式中，X_L表示感抗，单位为Ω；f表示交流信号的频率，单位为Hz；L表示电感器的电感量，单位为H。

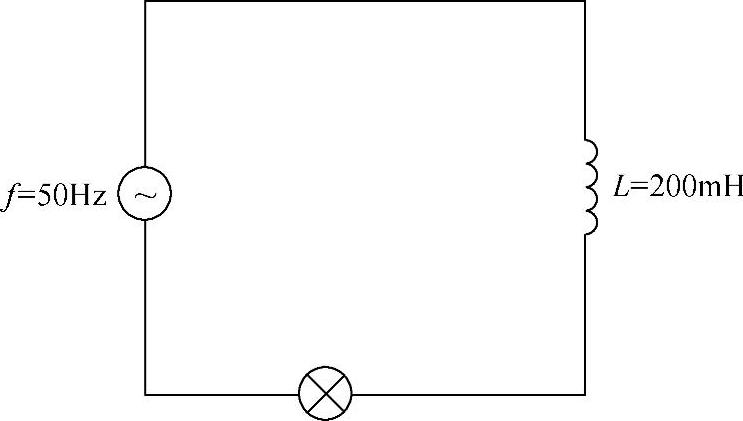

图3-2 感抗计算例图

由上式可以看出，交流信号的频率越高，电感器对交流信号的感抗越大；电感器的电感量越大，对交流信号感抗也越大。

举例：在图3-2所示的电路中，交流信号的频率为50Hz，电感器的电感量为200mH，那么电感器对交流信号的感抗就为

X_L=2πfL=2×3.14×50×200×10^-3 Ω=62.8Ω

2.电感器“阻碍变化的电流”性质

电感器具有“阻碍变化的电流”性质，当变化的电流流过电感器时，电感器会产生自感电动势来阻碍变化的电流。

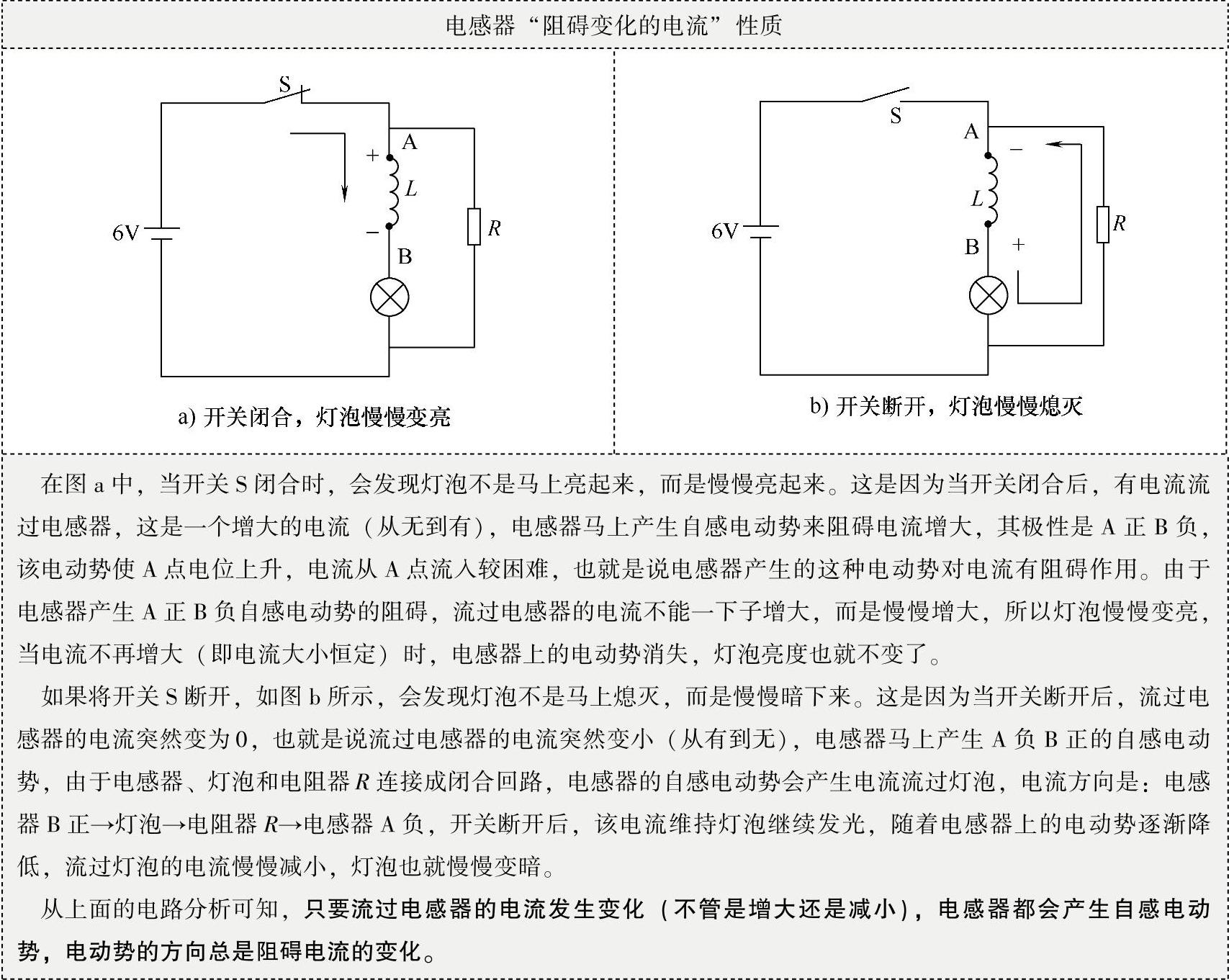

电感器“阻碍变化的电流”性质非常重要，在以后的电路分析中经常要用到该性质。为了让读者能更透彻地理解电感器这个性质，再来看图3-3中的两个例子。

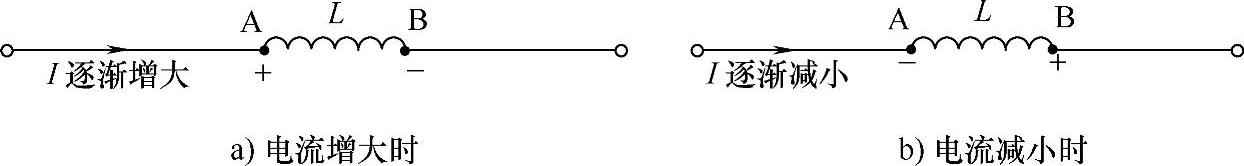

图3-3 电感器性质解释图

在图3-3a中，流过电感器的电流是逐渐增大的，电感器会产生A正B负的电动势阻碍电流增大（可理解为A点为正，A点电位升高，电流通过较困难）；在图3-3b中，流过电感器的电流是逐渐减小的，电感器会产生A负B正的电动势阻碍电流减小（可理解为A点为负时，A点电位低，吸引电流流过来，阻碍它减小）。
