3.2.2 用例图关系
建立用例图的一个关键步骤是描述关系。关系包括参与者与用例之间的关系、用例之间的关系、参与者之间的关系。这些关系具体表现为关联关系、泛化关系、包含关系和扩展关系, 具体如表3-2所示。

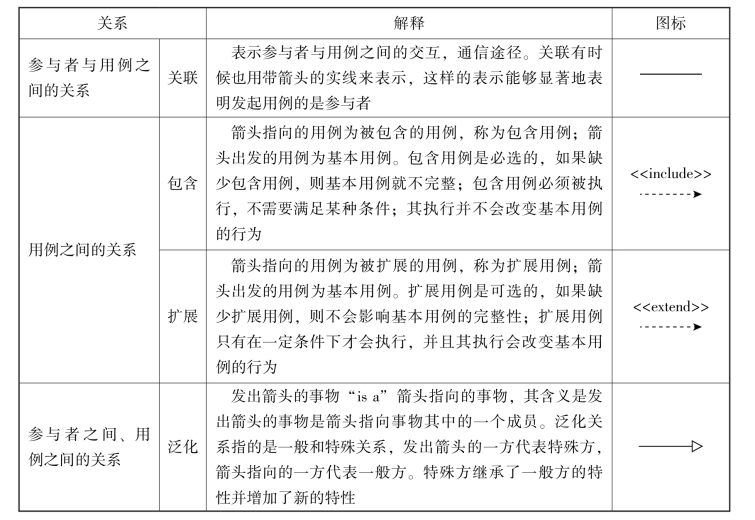

表3-2 用例图关系及解释
关联关系是用例图中最基本的关系。如图3-3所示是参与者“用户” 与用例“注册” 之间的关系。
而泛化关系表示一般与特殊的关系, 可分为用例泛化和参与者泛化。用例泛化是从子用例发出, 指向父用例,如图3-4所示; 参与者泛化是指子参与者指向父参与者,如图3-5所示。
图3-3 关联关系

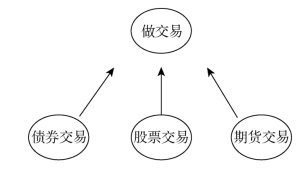

图3-4 用例泛化

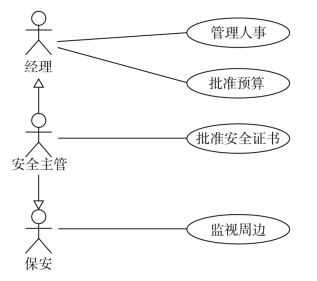

图3-5 参与者泛化
包含关系和扩展关系如图3-6所示。
