7.4.1 网络支撑平台设计
网络支撑平台设计的任务是要将规划中的各个子系统从内部用局域网连接起来, 使系统今后通过网站与外部交互。
电子商务系统网络支撑平台的设计通常有以下2种方案: 一种是依靠自身力量建立自己的完整的计算机网络环境; 另一种是外包给网络运营服务商来建立网络环境。
但无论哪种设计方案, 设计内容包括以下2个方面: 一是网络逻辑结构设计: 指设计Internet 接入方式、网络拓扑结构、子网划分、各类服务器的配置、安全设备的配置等。二是网络硬件设计: 指确定各种网络逻辑设备都是由哪些物理设备构成的。

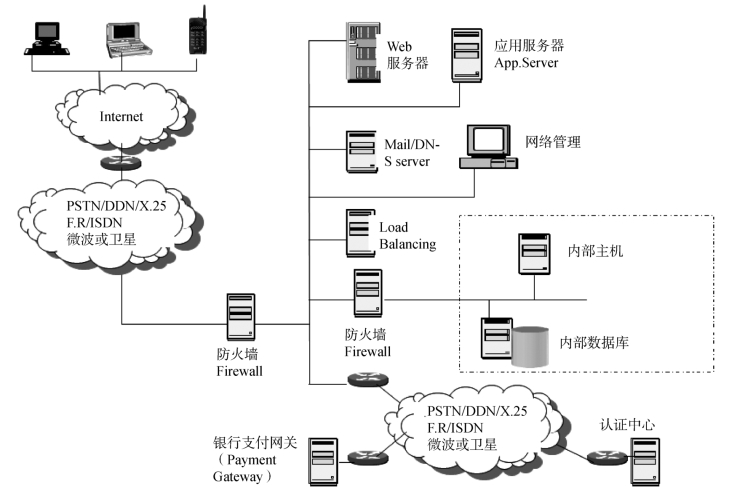

图7-5所示是电子商务系统的网络平台设计示意。
图7-5 电子商务系统网络平台设计示意
此电子商务系统的Internet 接入方式有PSTN/DDN/X.25等专线接入方式, 也可以采用ISDN (综合业务数字网) 等电路交换的电话网络接入形式, 还可以采用微波或卫星等无线接入方式。服务器有配置Web 服务器、应用服务器、邮件(Mail) 服务器、数据库服务器、负载均衡器(Load Balancing) 等。网络设备包括防火墙(Firewall)、网关(Gateway)、路由器等。
电子商务系统的网络平台包括企业的局域网、Internet、Intranet、Extranet 等组成部分。
Internet 是由许多小的网络(子网) 互联而成的一个逻辑网, 每个子网中连接着若干台计算机(主机)。Internet 以相互交流信息资源为目的, 基于一些共同的协议, 并通过许多路由器和公共互联网而成, 是一个信息资源和资源共享的集合。计算机网络只是传播信息的载体, 而Internet 的优越性和实用性则在于其本身。
Intranet 称为企业内部网, 是Internet 技术在企业内部的应用。它实际上是采用Internet技术建立的企业内部网络, 其核心技术是基于Web 的计算。Intranet 的基本思想是在内部网络上采用TCP/IP 作为通信协议, 利用Internet 的Web 模型作为标准信息平台, 同时建立防火墙把内部网和Internet 分开。当然Intranet 并非一定要和Internet 连接在一起, 它完全可以自成一体作为一个独立的网络。
Extranet 称为企业外联网, 是一个使用 Internet/Intranet 技术使企业与其客户和其他企业相连来完成其共同目标的合作网络。Extranet 可以作为公用的Internet 和专用的Intranet 之间的桥梁, 也可以被看作是一个能被企业成员访问或与其他企业合作的Intranet 的一部分。
电子商务系统的基本网络结构如图7-6所示。
图7-6 电子商务系统的基本网络结构
