3.2.3　用例文档

3.2.3　用例文档

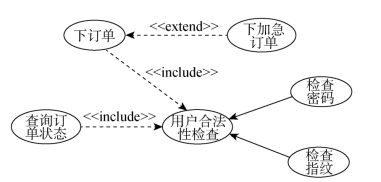

图3-6　包含关系和扩展关系

用例文档是指通过文字描述一个用例的行为, 说明用例的逻辑流程, 主要用于技术开发与测试, 用于讲解某个环节的功能逻辑, 如用户注册、活动报名等功能都是需要用例辅助说明的。一些存在较多异常情况(不是每一个) 的用例更需要通过用例文档进行描述。

用例文档一般包括用例名、用例编号、参与者、简要说明、前置条件、后置条件、基本路径、扩展点等。

①用例名: 此功能环节的名称。

②用例编号: 在此产品中该用例的编号。

③参与者: 参与或操作(执行) 该功能的角色。

④简要说明: 用最少的文字描述该用例的需求。

⑤前置条件: 参与或操作(执行) 此功能的前提条件。

⑥后置条件: 执行完毕后的结果条件。

⑦基本路径: 用例执行过程的描述。

⑧扩展点: 对过程的进一步细化。

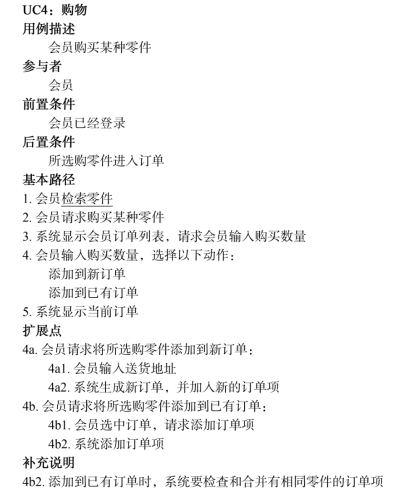

图3-7所示是一个“购物” 用例的用例文档。

图3-7　“购物” 用例的用例文档
