3.5.5　对象流

对象流(Object Flow) 是指活动的执行过程中会创建、更新或使用到的一些相关对象, 用于描述活动与对象之间的关系。

活动图中的对象流用带箭头的虚线表示, 如果其是从活动出发指向对象, 表示该活动创建或更新了对象流所指向的对象, 则此对象是活动的输出。如果带箭头的虚线是从对象出发指向活动, 表示该活动使用了该对象, 则此对象是活动的输入。

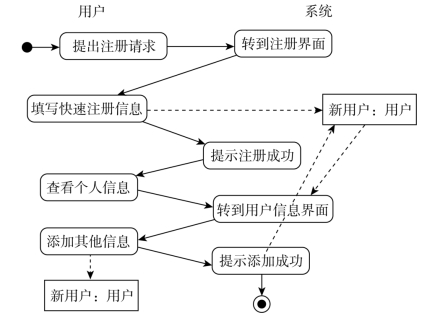

图3-25所示是“用户注册” 的活动图, 用户“填写快速注册信息” 活动完成后会创建“新用户” 对象, 系统“转到用户信息界面” 活动要读取“新用户” 对象的信息, “提示添加成功” 活动完成后又会对“新用户” 对象的信息进行更新。

图3-25　“用户注册” 活动图
