2.7 模型空间与图纸空间切换
在AutoCAD中，存在两个典型的工作环境，即模型空间和图纸空间。用户都可以在其中使用图形中的对象。默认情况下，用户的设计工作开始于被称为“模型空间”的无限三维绘图区域。而图纸空间主要针对图纸布局而言，相当于模拟图纸的平面空间，通常要准备图形以进行打印时，切换到图纸空间，也就是说图纸空间侧重于图纸创建最终的打印布局，而不用于绘图或具体的设计工作。在图纸空间中可以设置带有标题栏和注释的不同布局，在每个布局上可以创建显示模型空间的不同视图的布局视口，而在布局视口中，可以相对于图纸空间缩放模型空间视图。
模型空间和图纸空间之间的切换很方便，只需在绘图区域的左下角单击所需的切换选项卡即可，如图2-22所示。要进入图纸空间，则单击“布局#”选项卡（#为序号）；要进入模型空间，则单击“模型”选项卡。当然用户可以隐藏“模型”选项卡和相关的“命名布局”选项卡以优化绘图区域中的空间，此时在状态栏上会显示有等效的按钮。
如果在应用程序状态栏中单击“快速查看布局”按钮旦，则将当前图形的模型空间与布局显示为一行快速查看布局图像，如图2-23所示。接着单击要切换到的模型空间或布局缩略图，也可以完成切换。

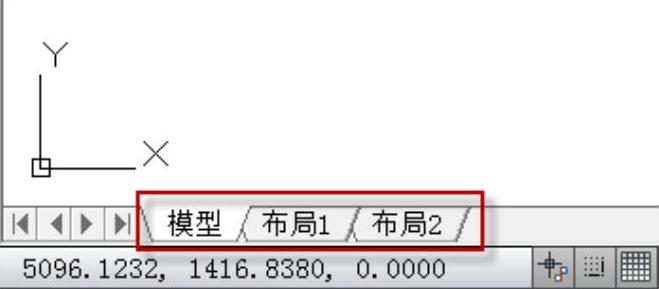

图2-22 “模型”选项卡和“布局”选项卡

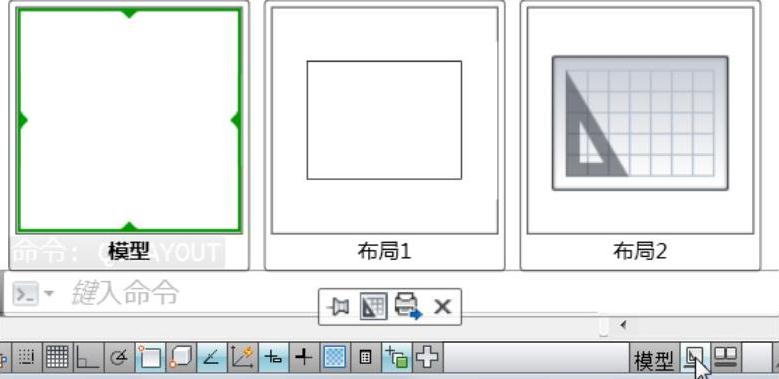

图2-23 快速查看布局
切换至图纸布局时，在很多时候还需要进行图纸页面设置，以设置当前图纸空间“布局1”的页面为例，其方法如下。
右击“布局1”选项卡，接着从弹出的快捷菜单中选择“页面设置管理器”命令，打开图2-24所示的“页面设置管理器”对话框。利用此对话框，可以创建命名页面设置、修改现有页面设置，或从其他图纸中输入页面设置。

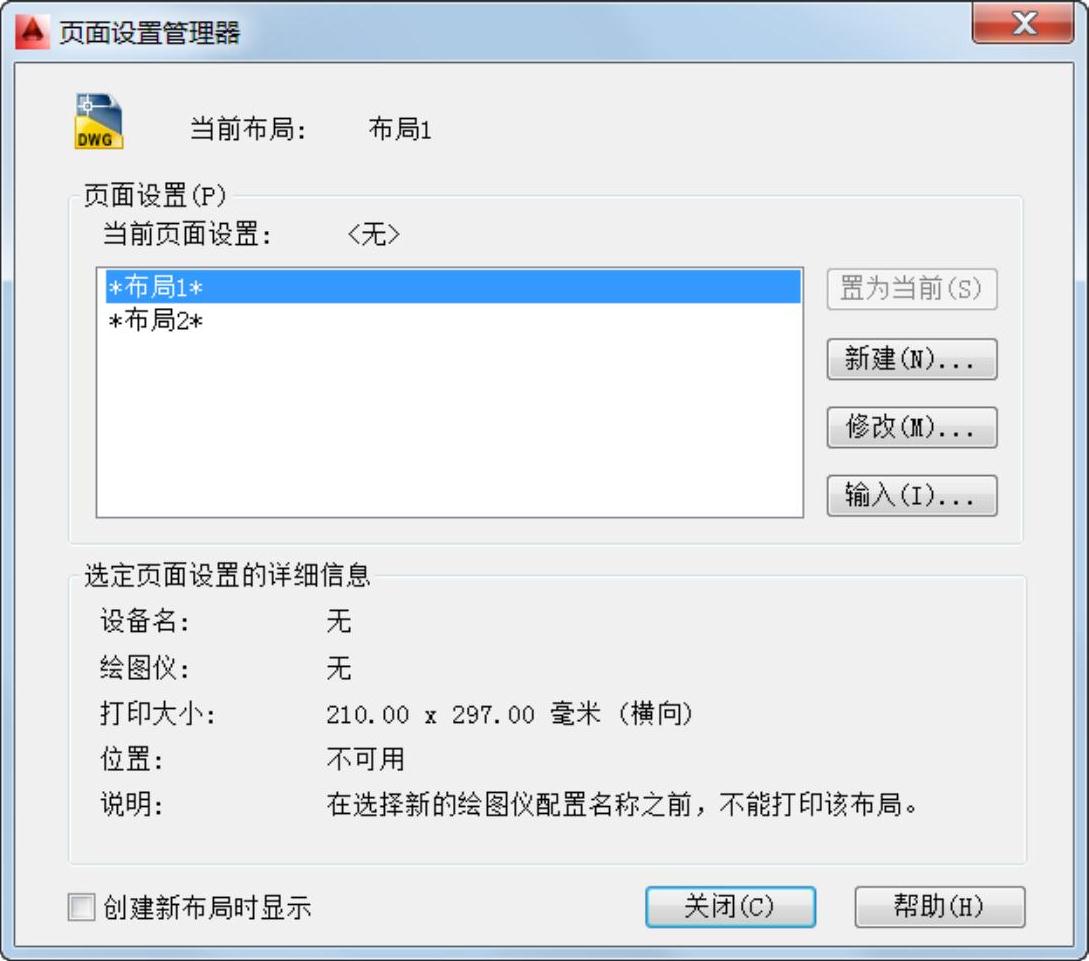

图2-24 “页面设置管理器”对话框
在“页面设置管理器”对话框的“页面设置”列表框中确保选中当前页面设置，单击“修改”按钮，弹出“页面设置-布局1”对话框，如图2-25所示。
在“页面设置-布局1”对话框指定页面布局和打印设备设置等内容。设置好了之后单击“确定”按钮。

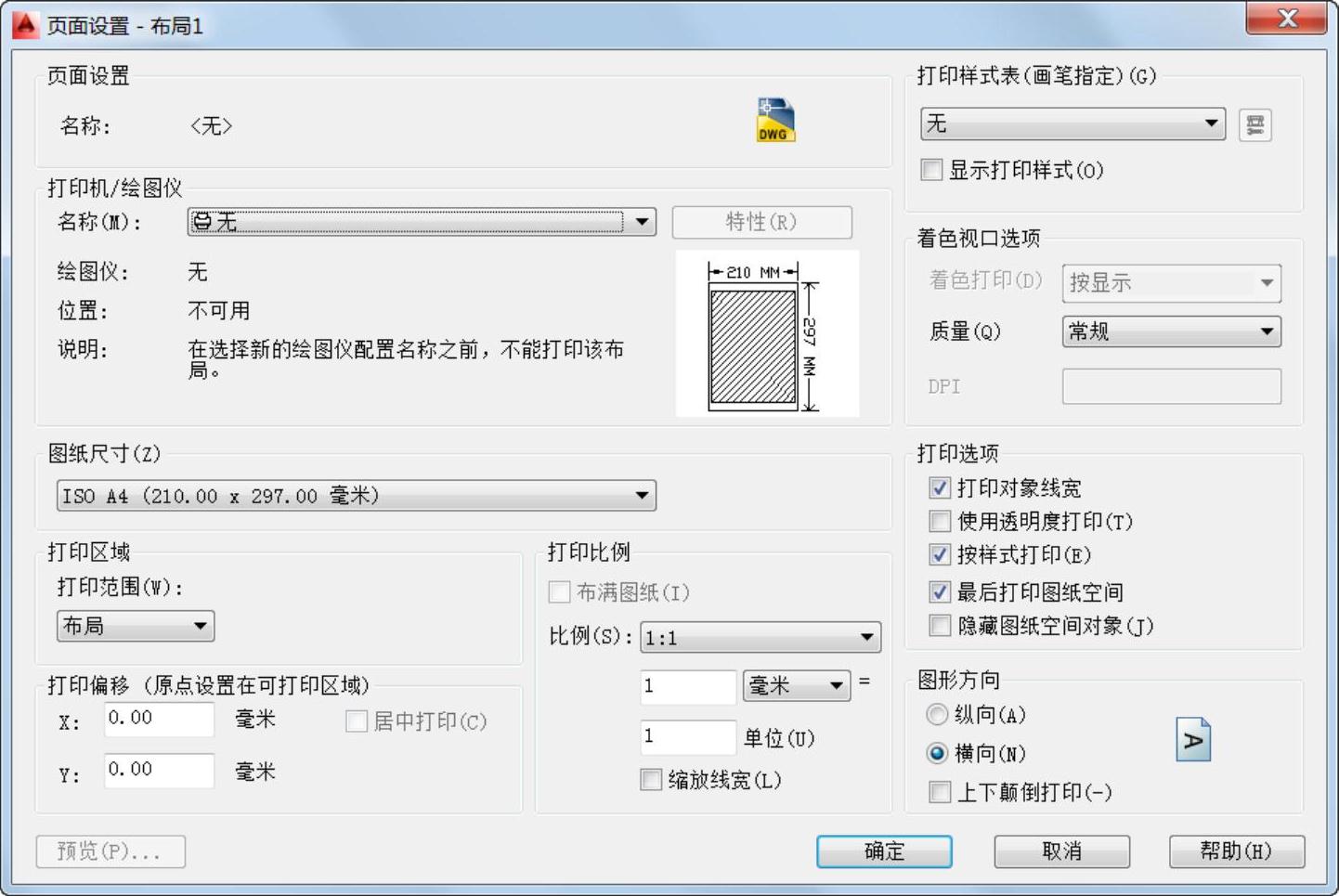

图2-25 “页面设置-布局1”对话框
在“页面设置管理器”对话框中单击“关闭”按钮，返回到“布局1”图纸空间。
