4.4 旋转

可以绕指定基点旋转图形中的选定对象。旋转对象的步骤如下。

978-7-111-45385-7-Chapter04-40.jpg在功能区的“默认”选项卡的“修改”面板中单击“旋转”按钮978-7-111-45385-7-Chapter04-41.jpg，或者在命令行的“键入命令”提示下输入“ROTATE”并按<Enter>键。

978-7-111-45385-7-Chapter04-42.jpg选择要旋转的对象，按<Enter>键。

978-7-111-45385-7-Chapter04-43.jpg指定旋转基点。

978-7-111-45385-7-Chapter04-44.jpg此时出现“指定旋转角度，或[复制（C）/参照（R）]<当前默认值>：”的提示信息。执行以下操作之一。

●输入旋转角度。输入正角度值可逆时针或顺时针旋转对象，具体取决于“图形单位”对话框中的基本角度方向设置。

●绕基点拖动对象并指定旋转对象的终点位置点。为了更加精确，则使用“正交”模式、极轴追踪或对象捕捉。

●输入“C”并按<Enter>键，创建选定的对象的副本。

●输入“R”并按<Enter>键，将选定对象从指定参照角度旋转到绝对角度。 旋转图形的操作实例如下。

978-7-111-45385-7-Chapter04-45.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-45385-7-Chapter04-46.jpg，选择“旋转即学即练.dwg”图形文件来打开，该文件中的原始图形如图4-14所示。此时，确保使用的是“草图与注释”工作空间。

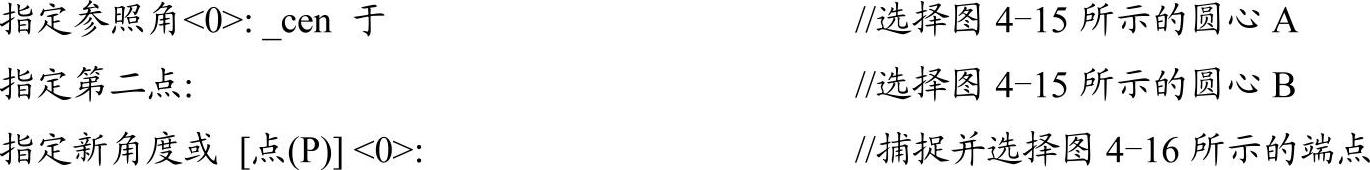

978-7-111-45385-7-Chapter04-47.jpg在功能区的“默认”选项卡的“修改”面板中单击“旋转”按钮978-7-111-45385-7-Chapter04-48.jpg，或者在命令行的“键入命令”提示下输入“ROTATE”并按<Enter>键，根据命令行提示进行以下操作。

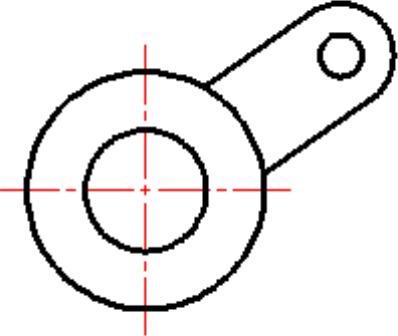

图4-14 原始图形

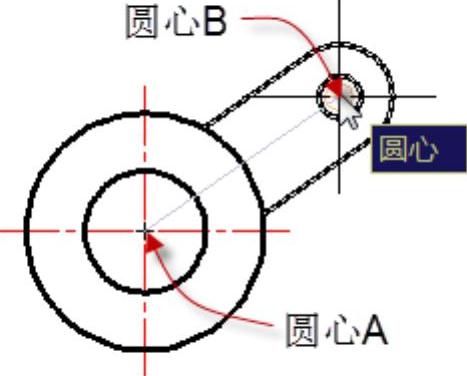

图4-15 指定参照角和第二点

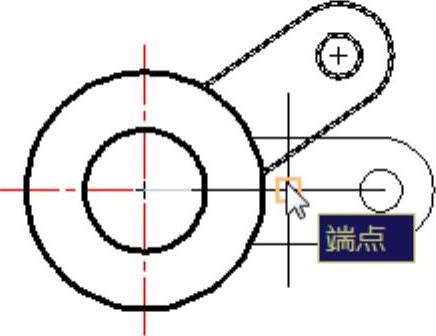

图4-16 指定新角度点

旋转1结果如图4-17所示。

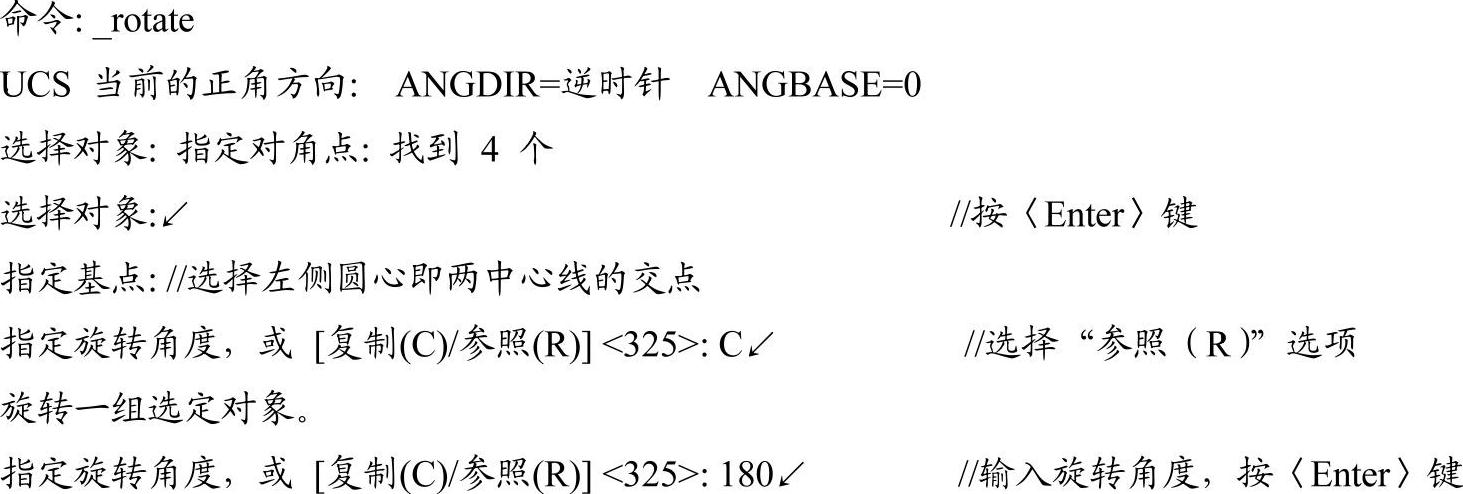

978-7-111-45385-7-Chapter04-54.jpg继续进行旋转操作。在功能区的“默认”选项卡的“修改”面板中单击“旋转”按钮978-7-111-45385-7-Chapter04-55.jpg，或者在命令行的“键入命令”提示下输入“ROTATE”并按<Enter>键，根据命令行提示进行以下操作。


得到的旋转复制结果如图4-18所示。

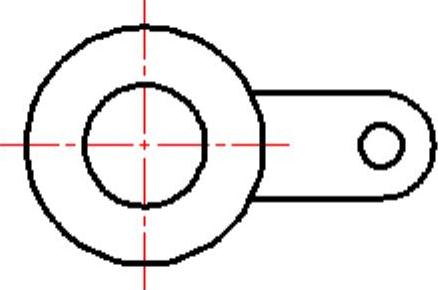

图4-17 旋转1结果


图4-18 旋转复制结果

978-7-111-45385-7-Chapter04-59.jpg在“快速访问”工具栏中单击“另存为”按钮978-7-111-45385-7-Chapter04-60.jpg，指定保存路径，将图形另存为“旋转即学即练完成效果.dwg”文件。
