8.4.2  创建多重引线标注

2025年09月26日
版权
8.4.2 创建多重引线标注

设定好所需的当前多重引线样式后，便可以从该指定样式创建多重引线。创建多重引线标注的典型示例如图8-47所示（该图例参考AutoCAD 2014官方帮助文件）。注意：多重引线对象包含一条直线或样条曲线，其中一端带有箭头（可定制），另一端带有多行文字对象或块，在某些情况下，有一条短水平线（又称为基线）将文字或块和特征控制框连接到引线上，基线、引线与多行文字对象或块关联，重定位基线时可将内容和引线随之移动。

下面通过实例介绍如何创建多重引线标注。

978-7-111-45385-7-Chapter08-124.jpg打开“多重引线标注.dwg”文件，该文件中的原始装配图如图8-48所示。

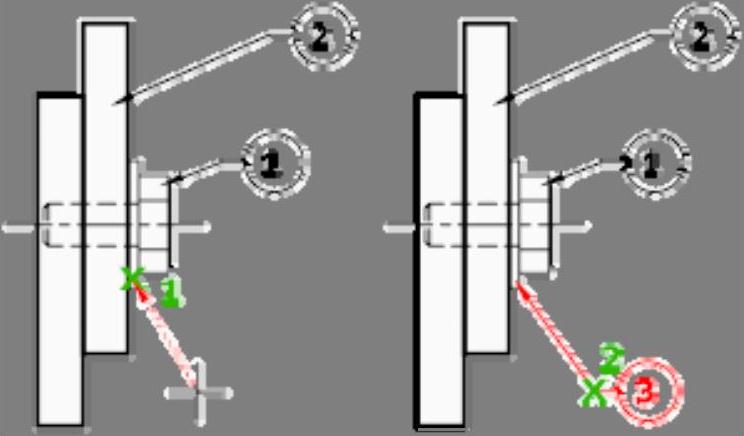

图8-47 创建多重引线标注的典型示例

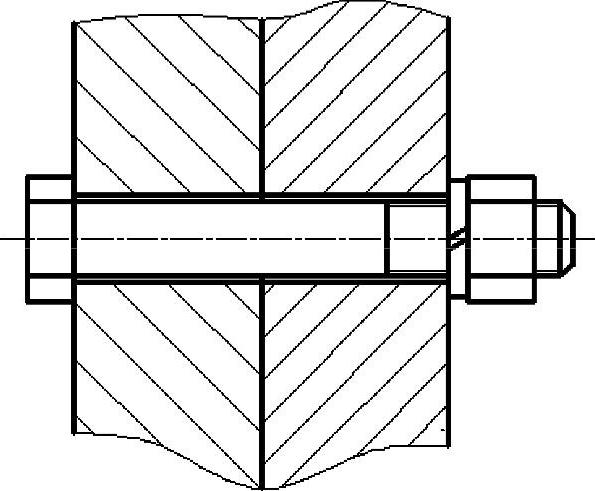

图8-48 原始装配图

978-7-111-45385-7-Chapter08-127.jpg在功能区的“默认”选项卡中单击“注释”溢出按钮，接着从“多重引线样式”下拉列表框中确保选择“序号标注”，如图8-49所示。

978-7-111-45385-7-Chapter08-128.jpg在“注释”面板中单击“引线”按钮978-7-111-45385-7-Chapter08-129.jpg，指定引线箭头的位置，接着指定引线基线的位置，如图8-50所示。

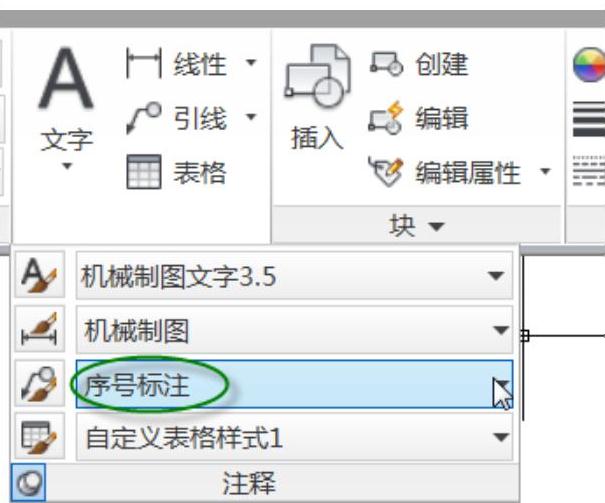

图8-49 设置当前多重引线样式

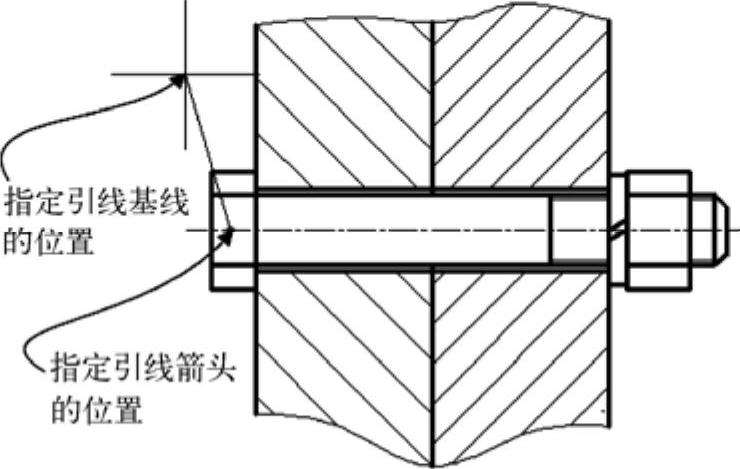

图8-50 指定引线箭头位置和基线位置

978-7-111-45385-7-Chapter08-132.jpg出现文字编辑器，在输入框中输入序号为“1”，如图8-51所示。单击“关闭文字编辑器”按钮978-7-111-45385-7-Chapter08-133.jpg，完成的序号1标注，如图8-52所示。

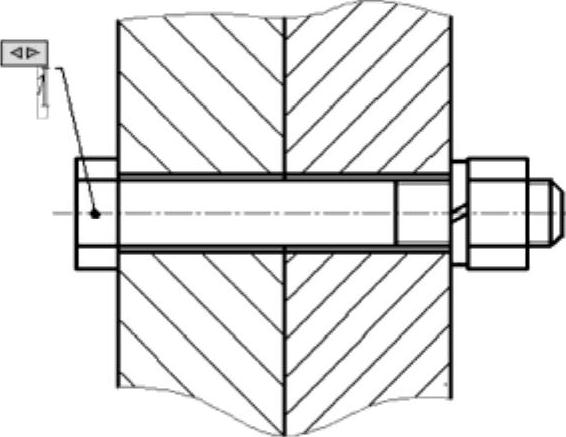

图8-51 输入序号

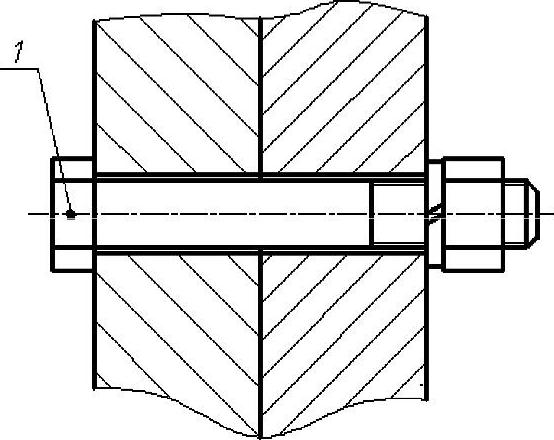

图8-52 完成序号1标注

978-7-111-45385-7-Chapter08-136.jpg使用同样的方法标注其他零件序号，结果如图8-53所示。

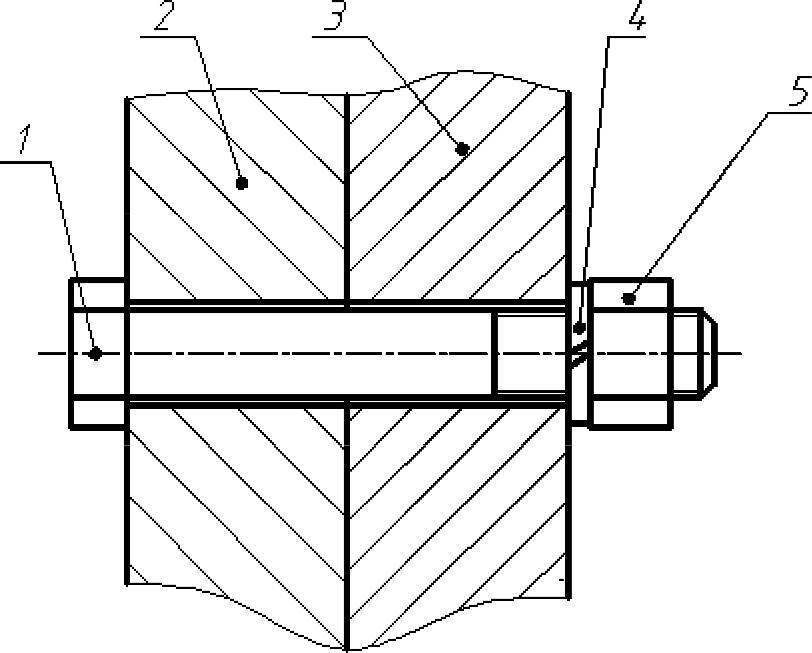

图8-53 标注其他零件序号
