12.3.4 将标注转换为标注约束

在功能区“参数化”选项卡的“标注”面板中单击“转换”按钮978-7-111-45385-7-Chapter12-90.jpg，可以将选定的现有标注转化为标注约束。这是使图形成为参数化图形或部分参数化图形的一个好途径。

下面介绍将选定标注转换为标注约束的一个典型范例，在该范例中还通过修改其中一个标注约束的尺寸值来驱动图形。

978-7-111-45385-7-Chapter12-91.jpg打开“将标注转换为标注约束即学即练.dwg”文件，该文件中存在的原始图形如图12-34所示。在该原始文件中已经通过单击“自动约束”按钮978-7-111-45385-7-Chapter12-92.jpg将若干几何约束应用于全部图形。此时，在功能区“参数化”选项卡的“几何”面板中单击“全部显示”按钮978-7-111-45385-7-Chapter12-93.jpg，可以显示图形中的所有几何约束，如图12-35所示。

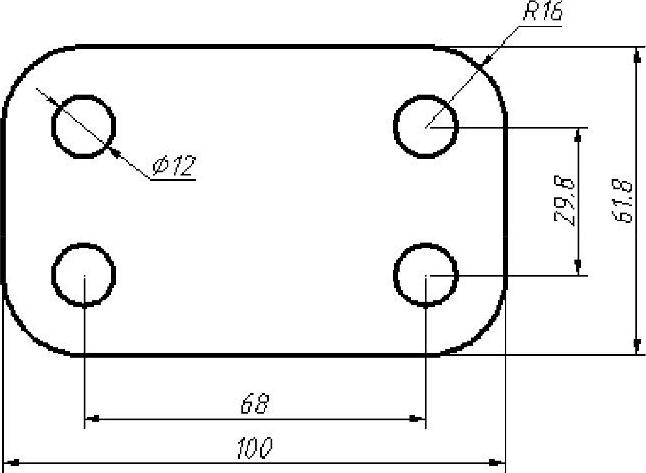

图12-34 原始图形

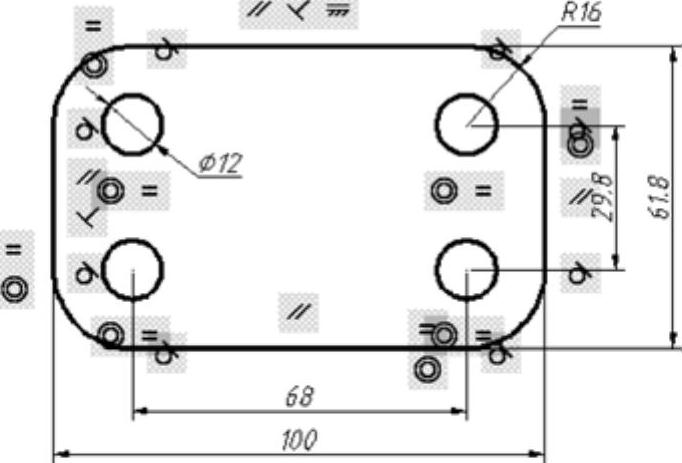

图12-35 显示图形中的所有几何约束

978-7-111-45385-7-Chapter12-96.jpg在功能区“参数化”选项卡的“标注”面板中单击“转换”按钮978-7-111-45385-7-Chapter12-97.jpg，选择要转换的关联标注，本例先选择数值为“100”的水平距离尺寸，接着依次选择数值为“61.8”的竖直距离尺寸、数值为“R16”的半径尺寸和数值为“Φ12”的直径尺寸，如图12-36所示。然后按<Enter>键，从而将所选的这些尺寸都转换为标注约束，如图12-37所示。


图12-36 选择要转换的关联标注

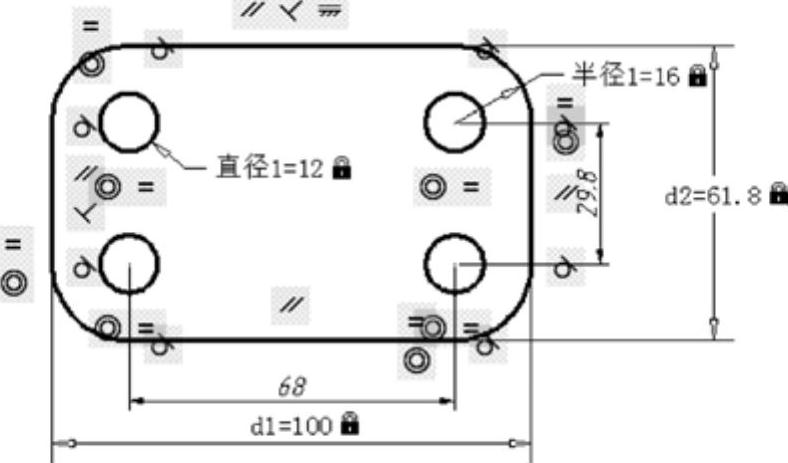

图12-37 将选定尺寸转换为标注约束

978-7-111-45385-7-Chapter12-100.jpg双击“d1”水平标注约束，接着在屏显文本框中输入新值为“128”，如图12-38所示。然后按<Enter>键确认输入，由该标注约束的新值驱动得到的新图形如图12-39所示。

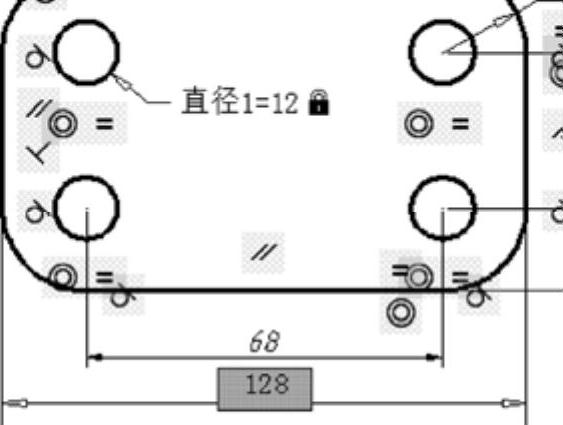

图12-38 修改一个标注约束的值

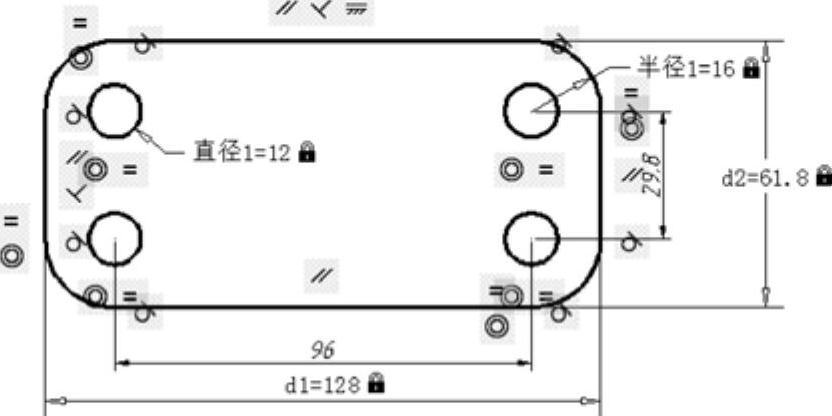

图12-39 图形驱动结果
