12.3.3 创建标注约束
创建标注约束的步骤和创建标注尺寸的步骤很相似，但前者在指定尺寸线的位置后，可输入值或指定表达式（名称=值）来驱动图形。创建标注约束的工具见表12-5，它们位于功能区的“参数化”选项卡的“标注”面板中。

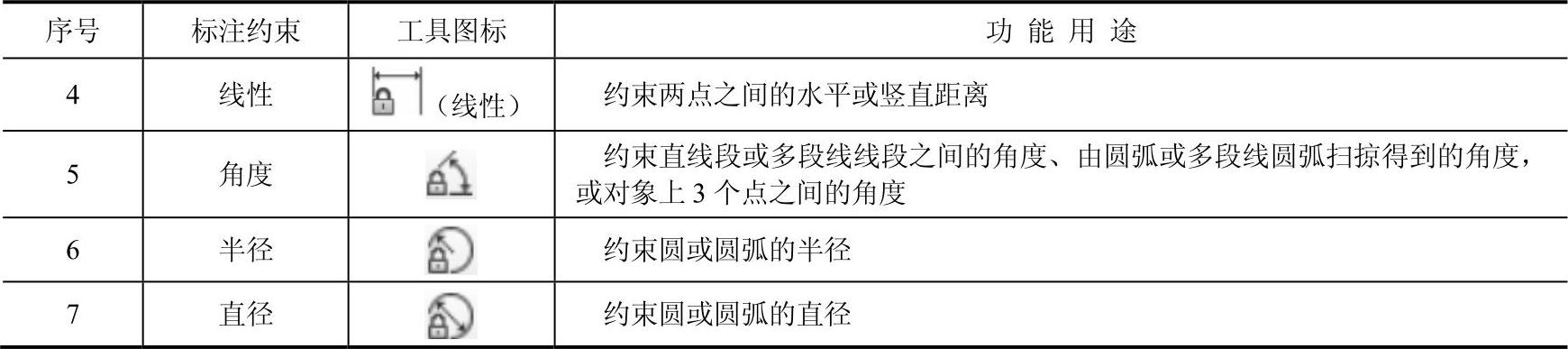

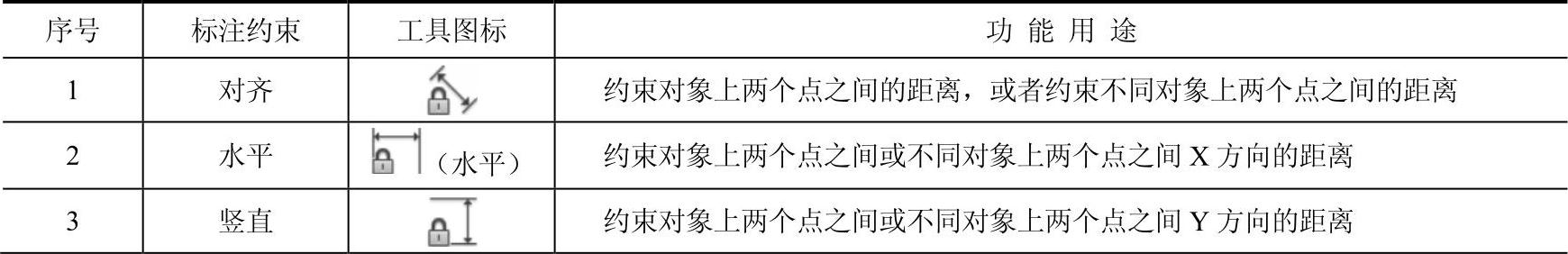

表12-5 创建标注约束的常用命令
（续）
下面介绍一个操作实例，让读者学习如何在图形中创建各种动态标注约束。
打开“创建标注约束即学即练.dwg”文件，该文件中存在的原始图形如图12-20所示。可在功能区的“参数化”选项板的“几何”面板中单击“全部显示”按钮
以显示图形中的所有几何约束。
在功能区的“参数化”选项卡中打开“标注”面板的溢出列表，确保选中“动态约束模式”按钮

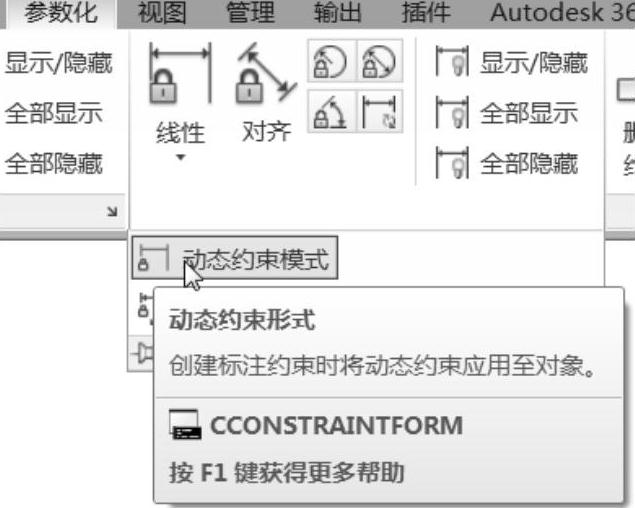

以打开动态约束模式，如图12-21所示。

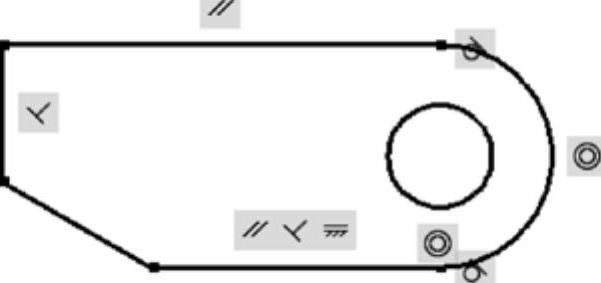

图12-20 原始图形
图12-21 确保打开动态约束模式
创建水平标注约束。单击“水平标注约束”按钮

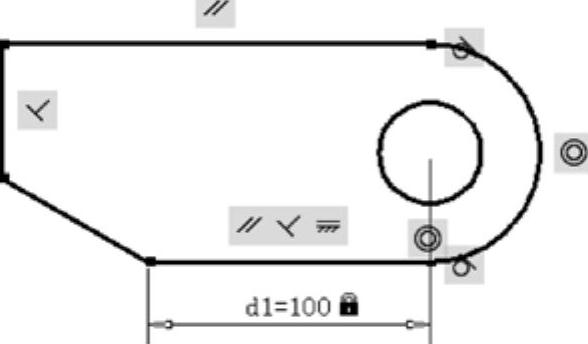

，分别指定两个约束点，如图12-22所示。然后在图12-23所示的位置指定尺寸线位置，出现一个标注屏显框，从中可以输入值或指定表达式（名称=值），在这里接受默认的值，按<Enter>键确定，完成创建的水平标注约束如图12-24所示。
图12-22 指定两个约束点

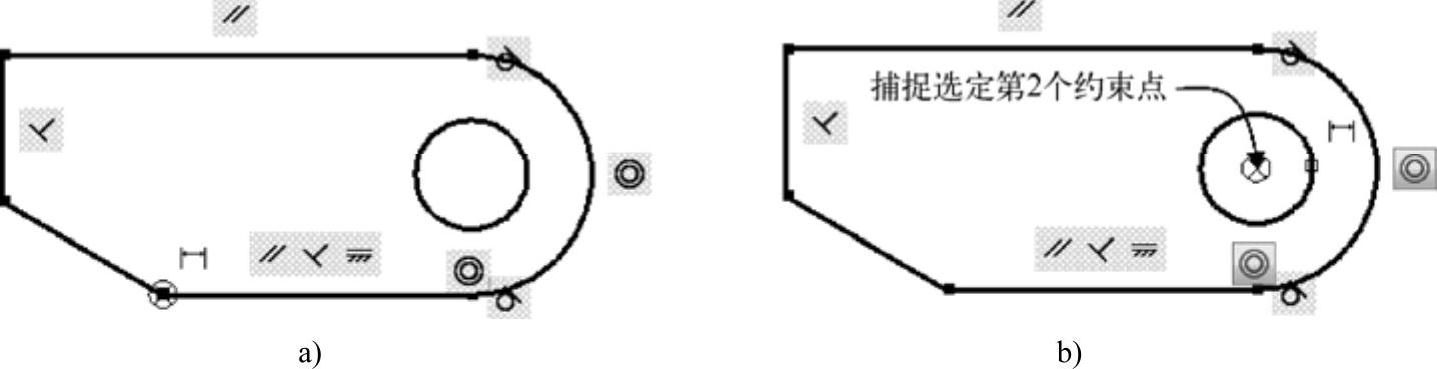

a）指定第一个约束点 b）指定第二个约束点
创建竖直标注约束。单击“竖直标注约束”按钮

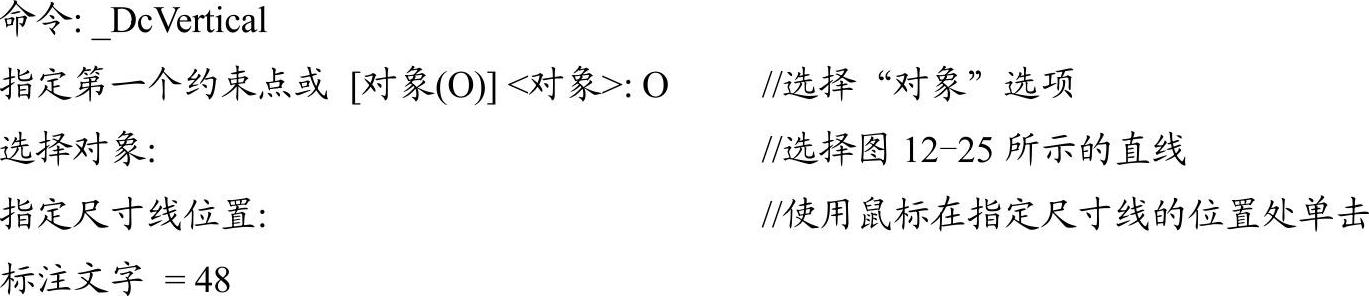

，接着根据命令行提示进行以下操作。
图12-23 指定尺寸线位置

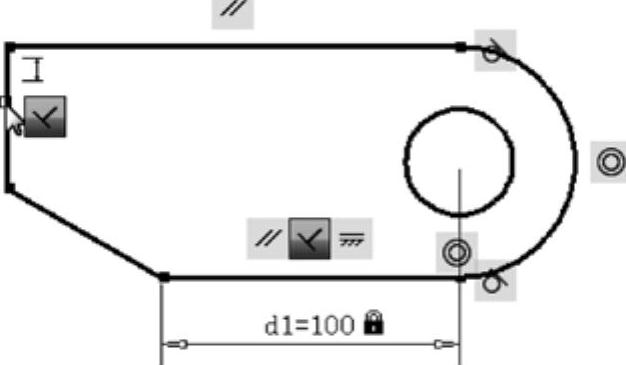

图12-24 创建水平标注约束

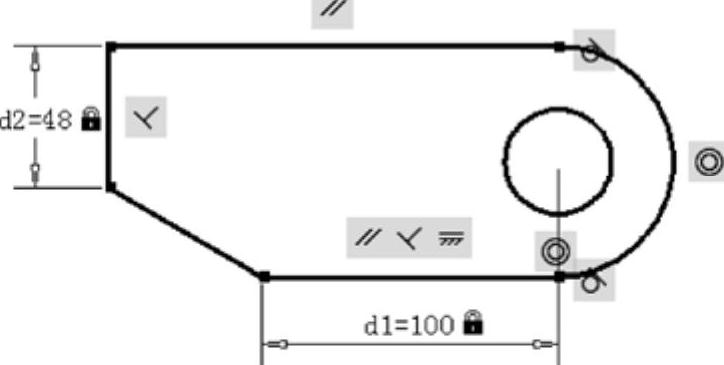

此时，按<Enter>键接受默认的尺寸参数值，创建的竖直标注约束如图12-26所示。
图12-25 选择直线对象
图12-26 完成该竖直标注约束
创建直径标注约束。单击“直径标注约束”按钮

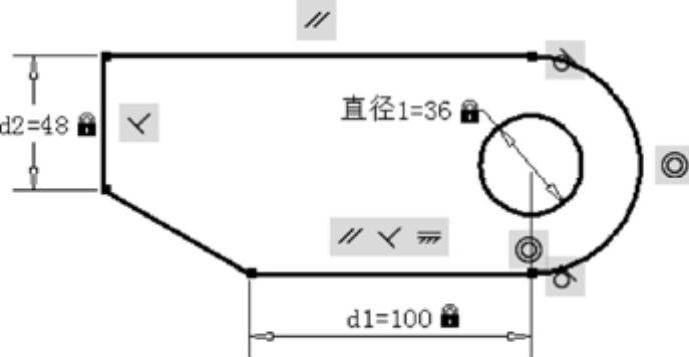

，选择圆并指定尺寸线位置，接受默认的表达式（值）后按<Enter>键，从而完成图12-27所示的直径标注约束。
创建半径标注约束。单击“半径标注约束”按钮
，选择圆弧并指定尺寸线位置，输入值或指定表达式（半径1=39），然后按<Enter>键，完成图12-28所示的半径标注约束。
图12-27 直径标注约束

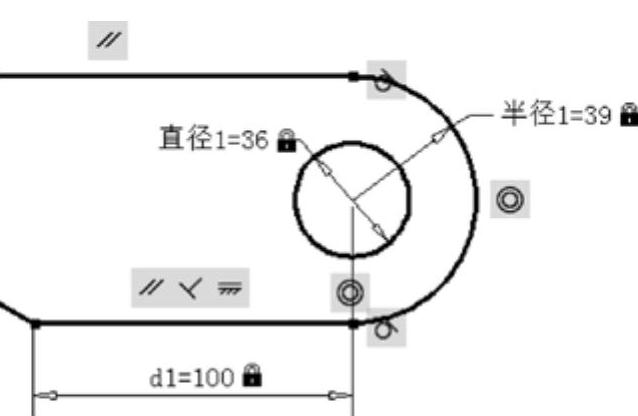

图12-28 指定半径标注约束
创建角度标注约束。单击“角度标注约束”按钮
，分别选择两条直线并指定尺寸线位置，直接按<Enter>键接受默认的标注表达式（值），从而完成图12-29所示的角度标注约束。
创建参照形式的对齐标注约束。单击“对齐标注约束”按钮

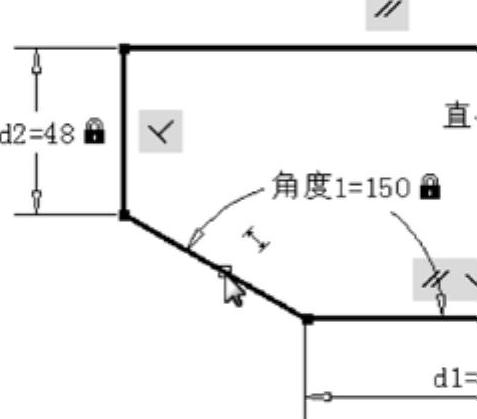

，在“指定第一个约束点或[对象（O）/点和直线（P）/两条直线（2L）]<对象>：”提示下输入“O”并按<Enter>键以确认选择“对象”选项，选择图12-30所示的直线对象，接着指定尺寸线位置，按<Enter>键接受默认的标注表达式（值），系统弹出图12-31所示的“标注约束”对话框以处理应用标注约束会过约束几何图形的情况，从中单击选择“创建参照标注”，结果如图12-32所示（即生成参照对齐标注）。
图12-29 创建角度标注约束
图12-30 选择要标注的对象

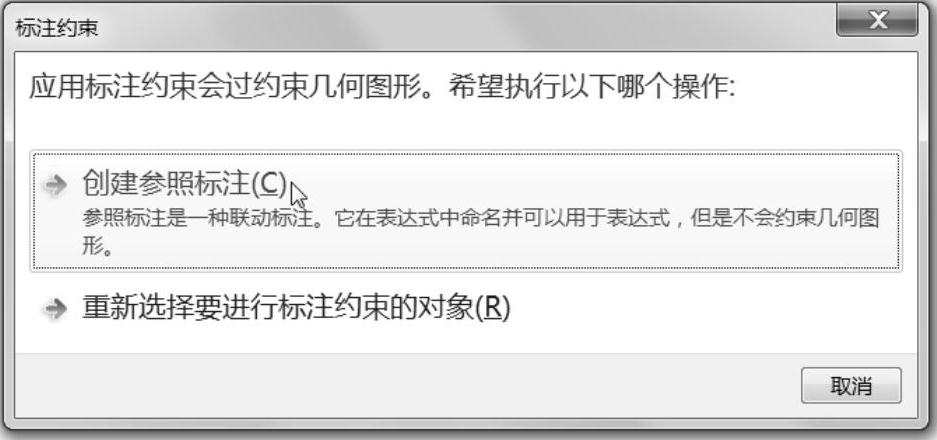

图12-31 “标注约束”对话框

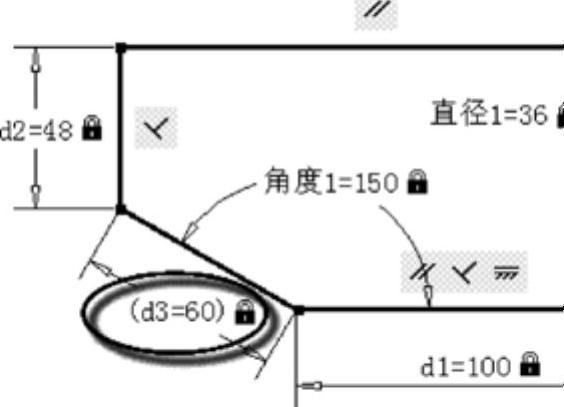

图12-32 建立参照参数

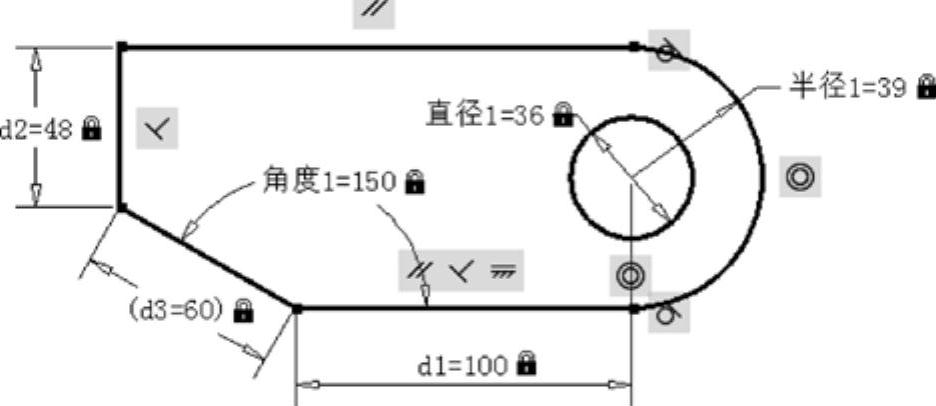

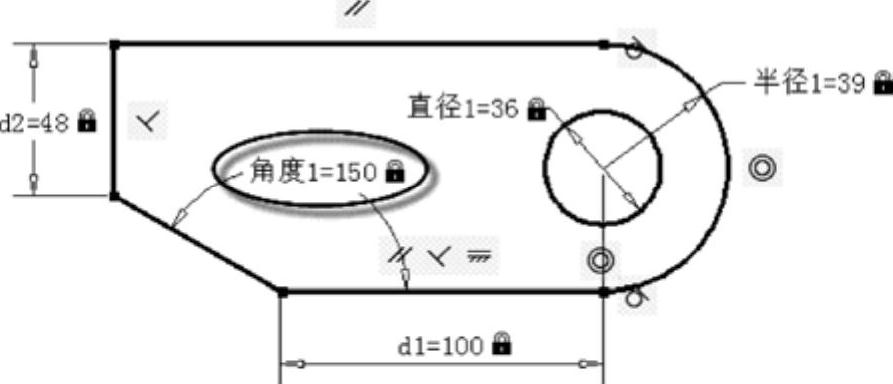

至此，本例建立的全部标注约束如图12-33所示。
图12-33 完成效果
