4.3  镜像

4.3 镜像

在实际设计工作中会碰到很多对称的图形，此时可以先创建表示半个图形的对象，接着选择这些对象并沿着指定的对称线进行镜像以创建另一半，如图4-8所示。

镜像图形的操作比较简单，即单击“镜像”按钮，或者在命令行的“键入命令”提示下输入“MIRROR”并按<Enter>键，接着选择要镜像的图形对象，按<Enter>键完成对象选择，然后指定镜像线的第1点和第2点，指定的两个点将成为镜像线（直线）的两个端点，选定对象相对于这条镜像线（直线）被镜像，最后在提示下确定在镜像原始对象后是删除还是保留它们。

镜像图形的典型示例如下。

在“快速访问”工具栏中单击“打开”按钮b，选择“镜像即学即练.dwg”图形文件来打开，该文件中的原始图形如图4 9所示。

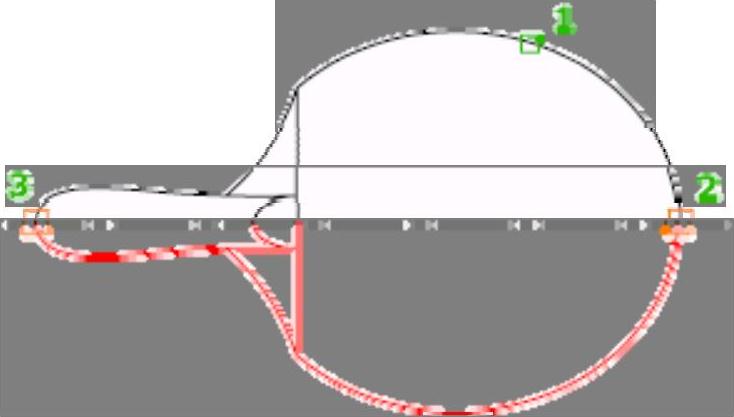

图4-8 镜像示例

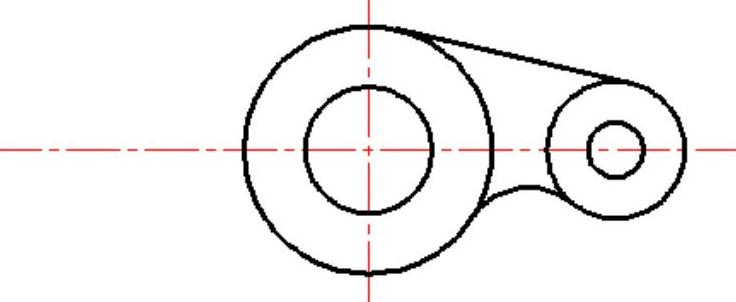

图4-9 镜像前的原始图形

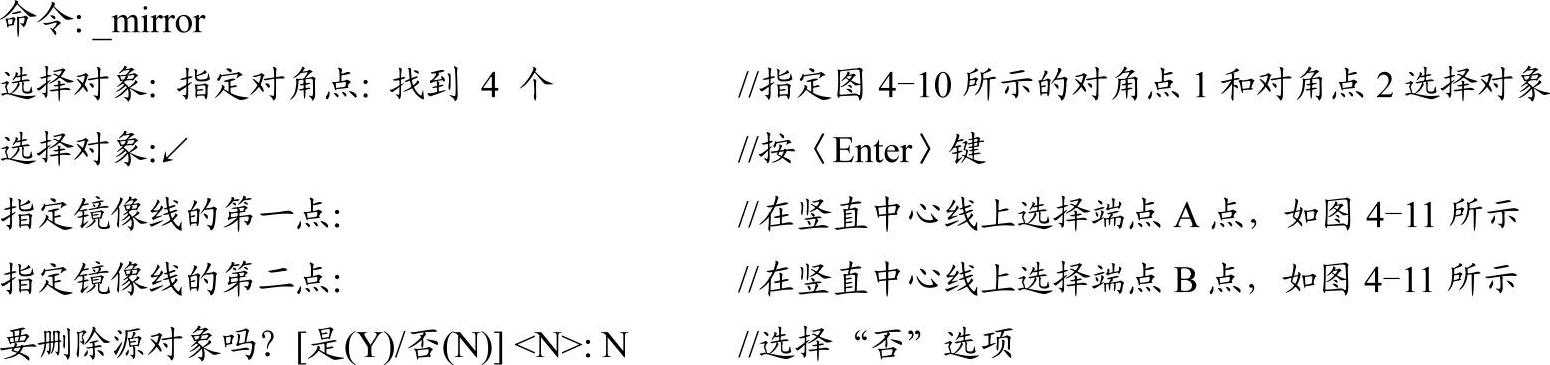

切换至“草图与注释”工作空间，在功能区的“默认”选项卡的“修改”面板中单击“镜像”按钮，接着根据命令行提示进行以下操作。

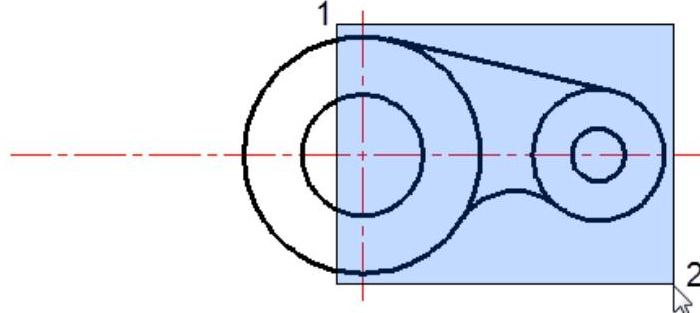

图4-10 选择要镜像的图形

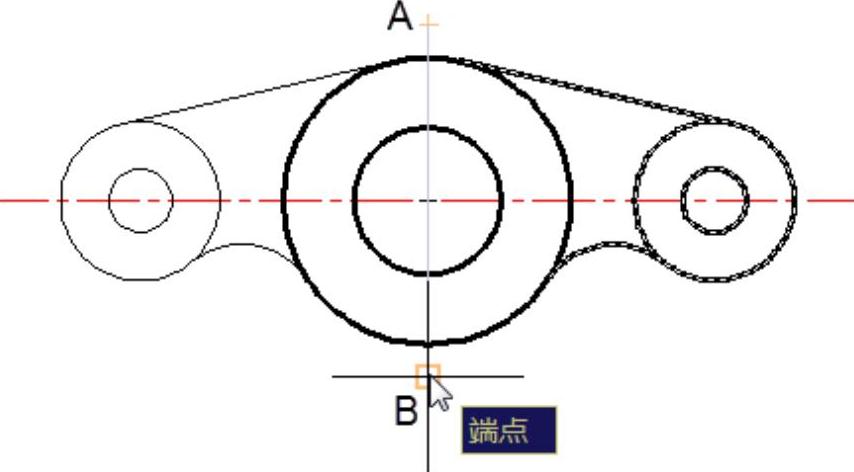

图4-11 指定镜像线上的两点

镜像图形的结果如图4-12所示。

在“快速访问”工具栏中单击“另存为”按钮，指定保存路径，将图形另存为“镜像即学即练完成效果.dwg”文件。

如果在该例中，在“要删除源对象吗？[是（Y）/否（N）]<N>：”提示下选择“是”选项，那么最终得到的图形如图4-13所示。

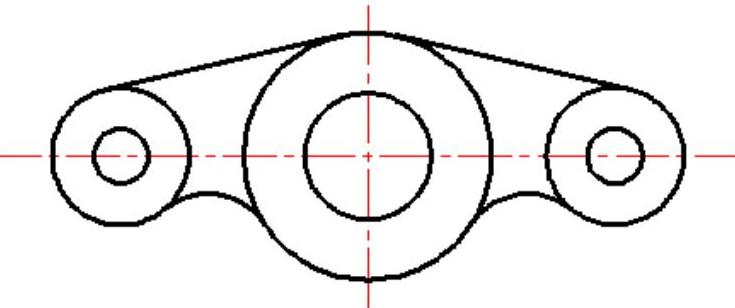

图4-12 镜像图形的结果

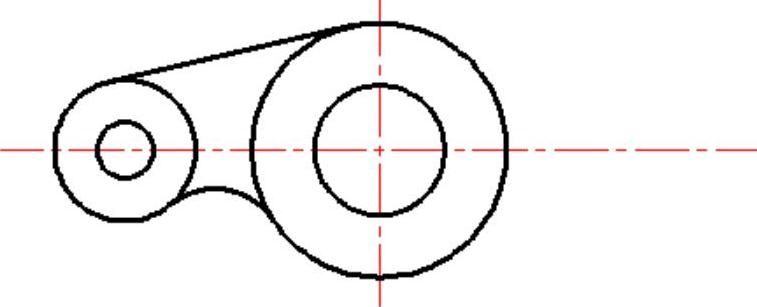

图4-13 删除源对象的镜像结果

知识点拨：有时会遇到镜像文字对象的情况，在默认情况下，AutoCAD镜像文字对象时不更改文字的方向。如果确实要反转文字，那么需要将MIRRTEXT系统变量设置为1。
