8.3.10 快速标注
AutoCAD 2014还提供了一个“快速标注”按钮
（命令为“QDIM”），它用于选定对象和快速创建一系列标注。要创建系列基线或连续标注，或者为一系列圆或圆弧创建标注时，此命令特别有用。
单击“快速标注”按钮
，接着选择要标注的几何图形，按<Enter>键，此时命令行提示如图8-38所示。然后指定尺寸线位置，或者选择相应的提示选项进行相关操作。各提示选项的功能含义如下。

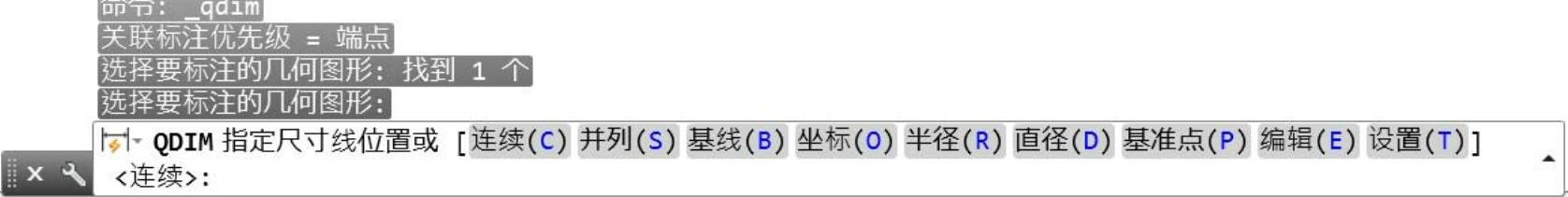

图8-38 命令行提示
●“连续”：创建一系列连续标注，其中线性标注线端对端地沿同一条直线排列。
●“并列”：创建一系列并列标注，其中线性尺寸线以恒定的增量相互偏移。
●“基线”：创建一系列基线标注，其中线性标注共享一条公用尺寸界线。
●“坐标”：创建一系列坐标标注，其中元素将以单个尺寸界线以及X或Y值进行注释。相对于基准点进行测量。
●“半径”：创建一系列半径标注，其中将显示选定圆弧和圆的半径值。
●“直径”：创建一系列直径标注，其中将显示选定圆弧和圆的直径值。
●“基准点”：为基线和坐标标注设置新的基准点。
●“编辑”：在生成标注之前，删除出于各种考虑而选定的点位置。
●“设置”：为指定尺寸界线原点（交点或端点）设置对象捕捉优先级。
下面以一个范例体现快速标注的优势。
打开“快速标注即学即练.dwg”文件。
单击“快速标注”按钮

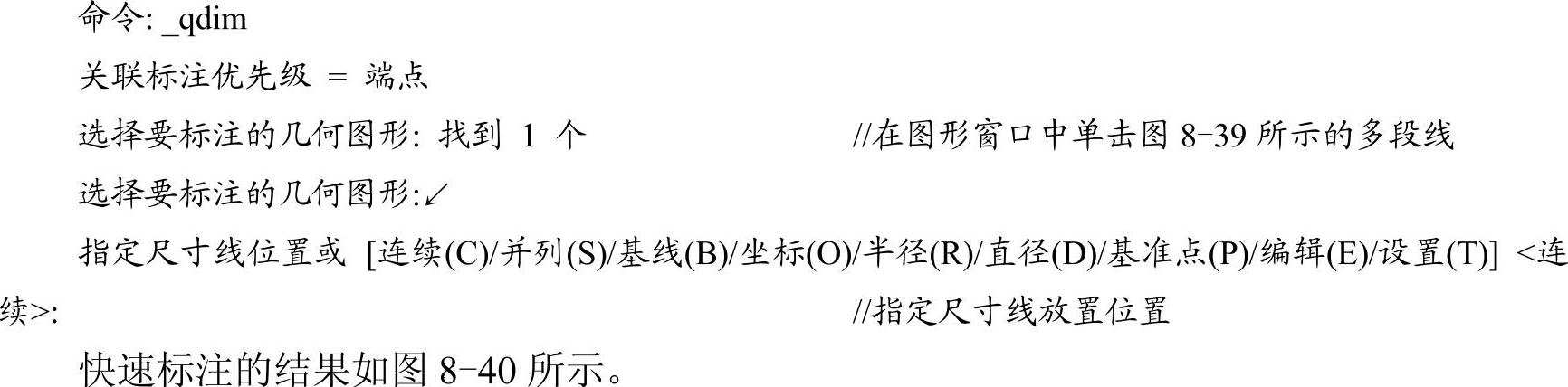

，接着根据命令行提示进行以下操作。

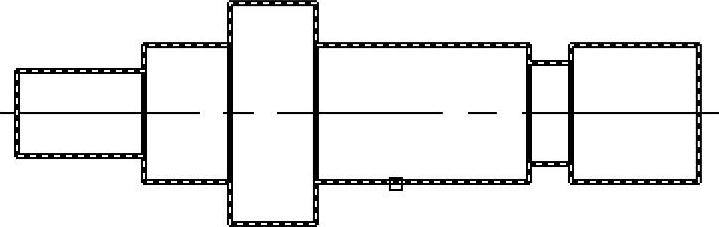

图8-39 选择要标注的几何图形

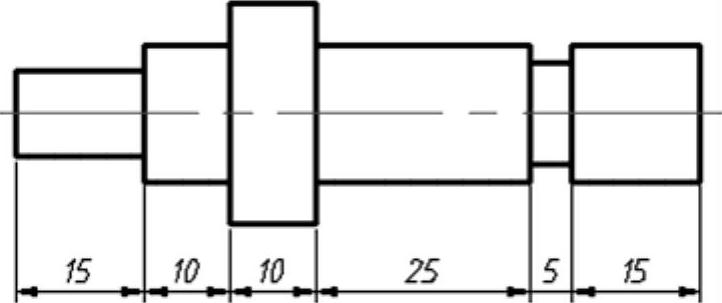

图8-40 快速标注的结果
